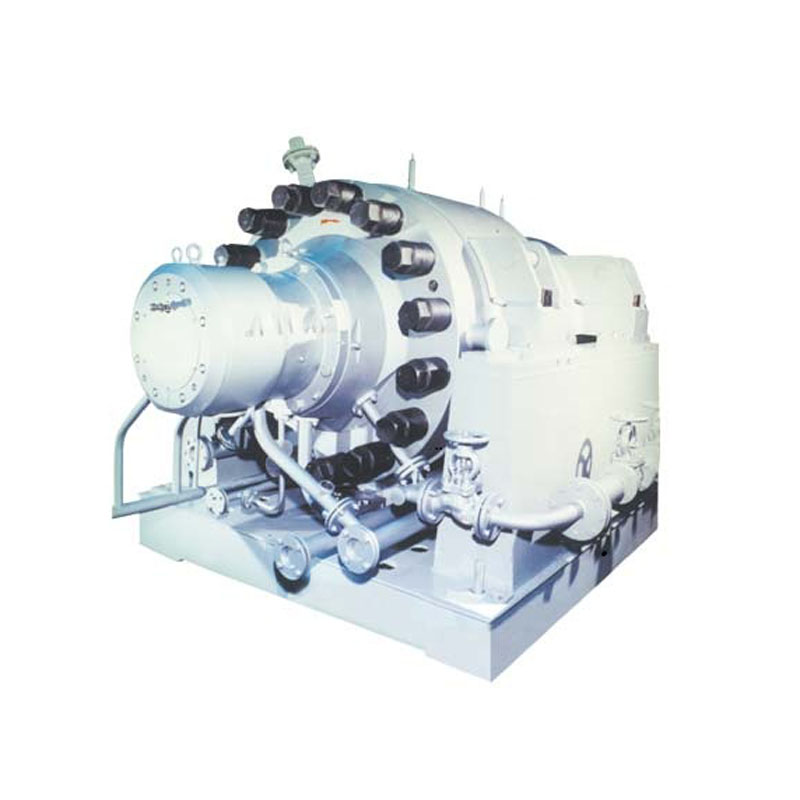

Насос ЦНА

No votes yet
Категория:

Насос специального назначения ЦНА притягивается к промышленному оборудованию, с помощью которого можно перекачивать воду, растворы, и различные жидкости, которые имеют кинематическую вязкость не больше 3,6∙10-5 м2/сек и размер частиц до 50 мкм.

Область применения насосов ЦНА

Насосы ЦНА(Г) используются для перекачивания несоленой воды, подаваемой в систему охлаждения дизельных генераторов электростанций. Также они устанавливаются и на объектах атомной энергетики, где применяются для перекачивания жидкостей в системах 1-го и 2-го контура атомной энергетической установки.

Модель насосов ЦНАГ 2-6/20 отличается от предыдущих тем, что позволяет перекачивать химически активные жидкости, которые имеют плотность 103 кг/м3 или 1,1∙103 кг/м3. Такие насосы активно применяются в составе систем очистки промышленных стоков.

Особенности конструкции

Насос ЦНА(Г) включают в свою конструкцию стальную раму насоса, к которой прикреплен корпус насоса, защищающий электрический привод и элементы системы перекачивания жидкости. Корпус насоса реализован в виде сварной кольцевой конструкции, которая обеспечивает требуемую жесткость системы и ее защиту от внешней среды.

В качестве привода насоса ЦНА используется электрический двигатель, питаемый от сети переменного тока с напряжением 380 В. В процессе работы насоса ротор вращается по часовой стрелке, его устойчивость обеспечивается за счет 2-х шарикообразны опор. Для уплотнения ротора на опорах применяются одинарные или двойные торцевые уплотнители.

В процессе функционирования насоса жидкость подается к рабочему колесу, а затем по напорному патрубку перенаправляется к напорному трубопроводу.

Модификация / характеристики

Насос ЦНА-15-100 Н-1

Насос ЦНАГ-15-100 Н-1

Насос ЦНАГ-30-30 Н-1

Насос ЦНАГ-2-6/20

Производительность насоса:

6,0 м3/час

5,4 м3/час

30 м3/час

6,0 м3/час

Величина напора:

1,5 кгс/см2

0,5 кгс/см2

0,3 кгс/см2

2,0 кгс/см2

Значение потребляемого тока:

1,8 А

6,5 А

2,5 А

2,5 А или 3,3 А

Вес устройства:

15 кг

40 кг

19 кг

16 кг или 23 кг
