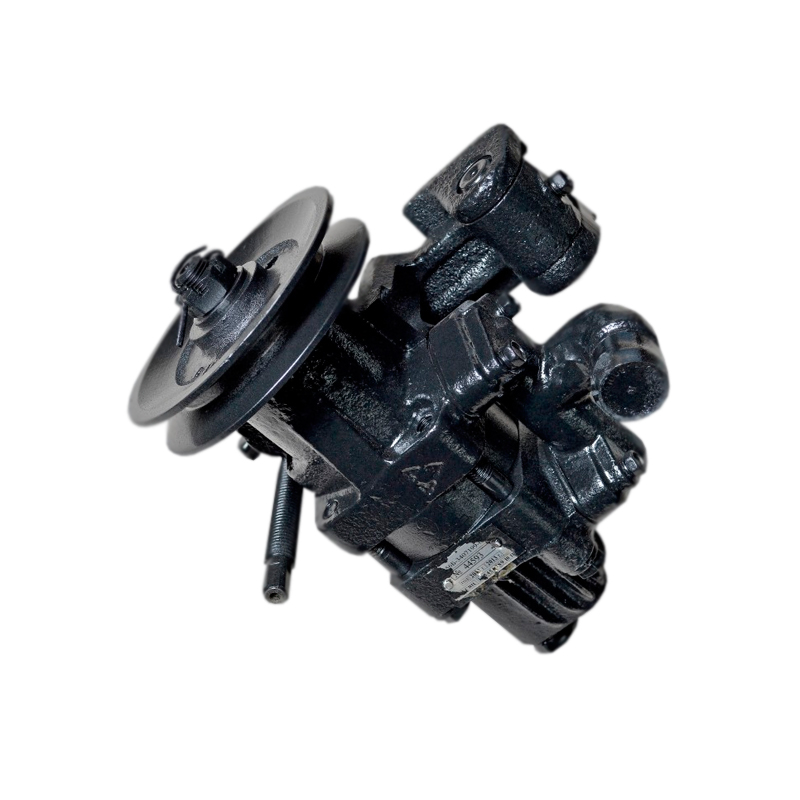

Насос гидроусилителя руля с натяж. устройством 256Б-3407190-В

Average: 9 (1 vote)
Категория:

Насос гидроусилителя руля с натяж. устройством 256Б-3407190-В предназначен для нагнетания рабочей жидкости в рулевой усилитель и обеспечения её циркуляции в гидравлической системе рулевого управления.

Устройство и принцип действия

Насос 256Б-3407190-В - лопастного типа, двойного действия, т.е. за один оборот вала насоса совершается два полных цикла всасывания и нагнетания.

При вращении вала насоса лопасти под действием центробежной силы и давления масла постоянно прижимаются к внутренней поверхности статора, перемещаясь в пазах ротора. Лопасти захватывают масло и подают его в нагнетательную полость через отверстия в распределительном диске. Привод насоса гидроусилителя осуществляется с помощью ремня от шкива коленчатого вала двигателя.

Насос гидроусилителя крепится к крышке распределительных шестерен с левой стороны двигателя.

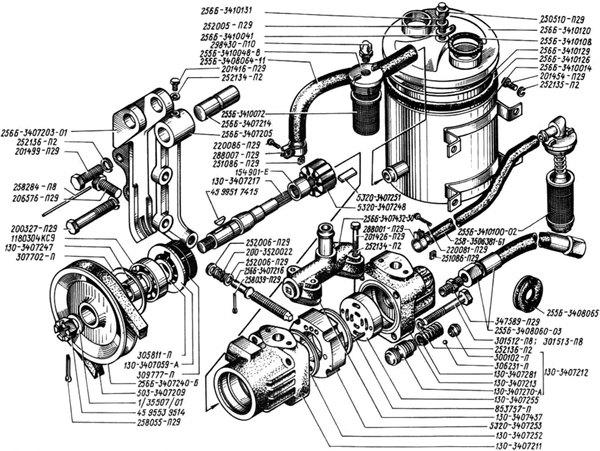

Рис.1. Схема насоса масляного и бачка усилителя рулевого привода
Рис.1. Схема насоса масляного и бачка усилителя рулевого привода

Перечень запасных частей насоса гидроусилителя руля с натяж. устройством
№ детали Наименование детали Кол-во деталей в моделях
1/35507/01 Шайба 16 1
1180304КС9 Подшипник шариковый радиальный 1
130-3407059-А Проставка насоса 1
130-3407211 Корпус насоса 1
130-3407212 Крышка насоса с предохранительным клапаном в сборе 1
130-3407213 Крышка насоса 1
130-3407217 Валик насоса 1
130-3407247 Втулка шкива 1
130-3407252 Кольцо уплотнительное 2
130-3407255 Диск распределительный 1
130-3407270-А Клапан перепускной в сборе 1
130-3407281 Пружина перепускного клапана 1
130-3407437 Прокладка уплотнительная коллектора 2
154901Е Подшипник игольчатый 1
200-3520022 Пружина регулировочного винта 1
200327-П29 Болт М10х90 2
201416-П29 Болт М6х1х12 1
201426-П29 Болт М6х1х35 4
201454-П29 Болт М8х1,25х16 4
201499-П29 Болт М10х1,5х30 1
206576-П29 Болт М12х30 2
220081-П29 Винт М5х0,8х18 2
220086-П29 Винт М5х0,8х30 2
250510-П29 Гайка М8 1
251086-П29 Гайка М5х0,8 4
252005-П29 Шайба 8 1
252006-П29 Шайба 10 2
252134-П2 Шайба 6 пружинная 9
252135-П2 Шайба 8 пружинная 4
252136-П2 Шайба 10 пружинная 7
255Б-3408060-03 Шланг нагнетательный 1
255Б-3408064-11 Шланг питающий 1
255Б-3408065 Втулка предохранительная 1
255Б-3410048-В Пробка бачка 1
255Б-3410072 Фильтр заливной горловины бачка в сборе 1
255Б-3410100-02 Фильтр насоса с клапаном в сборе 1
255Б-3410108 Прокладка уплотнительная 1
256Б-3407190-В Насос усилителя рулевого привода с натяжным устройством в сборе (Узел/Деталь на иллюстрации не отмечена) 1
256Б-3407200-В Насос гидроусилителя в сборе (Узел/Деталь на иллюстрации не отмечена) 1
256Б-3407203-01 Кронштейн неподвижный 1
256Б-3407205 Кронштейн подвижный 1
256Б-3407214 Ось кронштейна 1
256Б-3407216 Винт регулировочный 1
256Б-3407240-Б Шкив насоса 1
256Б-3407432-30 Коллектор насоса 1
256Б-3410008 Бачок масляный в сборе (Узел/Деталь на иллюстрации не отмечена) 1
256Б-3410014 Корпус бачка 1
256Б-3410041 Прокладка стержня 1
256Б-3410120 Крышка бачка 1
256Б-3410126 Маслогаситель бачка 1
256Б-3410129 Уплотнитель крышки бачка 1
256Б-3410131 Стержень крепления крышка бачка 1
258-3506381-Б Шланг сливной 1
258039-П29 Шплинт разводной 3х20 1
258055-П29 Шплинт разводной 4х36 1
258284-П8 Шплинт-проволока 1,6х250 1
288001-П29 Хомут шланга 2
288007-П29 Хомут шланга 2
298430-П10 Сапун К 1/8" 1
300102-П Седло уплотнительное перепускного клапана 1
301512-П8 Болт 2
301513-П8 Болт 2
305811-П Шайба 1
306231-П Шарик-клапан 1
307702-П Кольцо стопорное 1
309777-П Манжета 24х46 1
347589-П29 Штуцер ввертной 1
503-3407209 Ремень привода насоса 1
5320-3407248 Ротор насоса 1
5320-3407251 Лопасть ротора 10
5320-3407253 Статор насоса 1
853757
Штифт 2
Гайка Гайка 1
Шпонка Шпонка 1
Параметры Значения
Давление нагнетания, развиваемое насосом, МПа:
  • номинальное
  • максимальное
7,5
8,5
Объёмная подача:
  • при частоте вращения вала (10 + 0,33) с -1 и давлении (5,5 + 0,25) МПа, л /мин
  • при частоте вращения вала (33 + 3,3)с-1 и давлении (5,5 + 0,25) МПа, л /мин
9,0
23,0
Направление вращения вала насоса правое
Привод насоса клиноременной
Масса, кг 8,47
