Муфты ЭТМ масляные

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

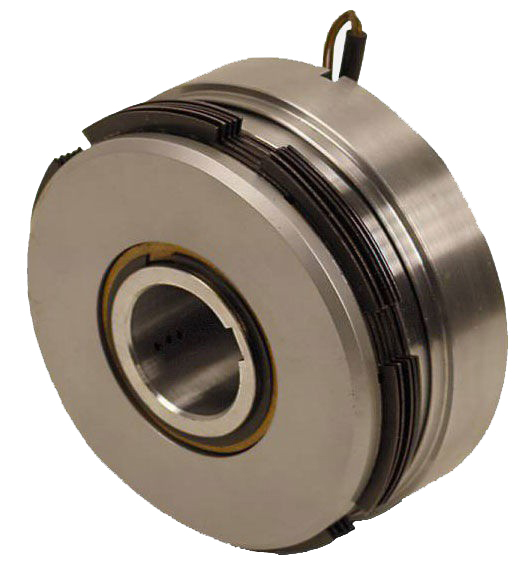

Муфты серии ЭТМ (ЕТМ, Э11М, Э1ТМ) относятся к типу муфт с магнитопроводящими дисками. Полная номенклатура электромагнитных муфт содержит 11 габаритов муфты от 05 до 15-го в четырех конструктивных исполнениях: контактное, бесконтактное, бесконтактное на подшипниках, тормозное, на номинальные моменты от 25 до 1600 Нм.

Характеристики

Характеристики

Муфты предназначены для дистанционного и автоматического управления приводами станка и для других металлорежущих машин. Так же они находят широкое применение в автоматических коробках скоростей, коробках передач, механизмах подач и вспомогательных перемещений. Муфты этой серии гарантируют быстрый пуск механизмов под нагрузкой, малые потери холостого хода, что оказывает положительное влияние на тепловой баланс данного устройства, а также защиту механизмов от импульсивных перегрузок. При правильном выборе и монтаже характеризуются надежной и долговечной работой.

Структура условного обозначения:

ЭТМ ХХ Х Х Х Х4
1 2 3 4 5 6
  1. Наименование: Электромагнитная муфта
  2. Номер габарита
  3. Исполнение муфты: 2 – контактная, 4 – бесконтактная, 6 – тормозная
  4. Номер посадочного отверстия в ряду: 1, 2 или 3
  5. Исполнение по способу посадки на вал: А – шпоночное посадочное отверстие; Б – шлицевое посадочное отверстие с центрированием по внутреннему диаметру; Н – шлицевое посадочное отверстие с центрированием по наружному диаметру; С - сухая муфта;
  6. Климатическое исполнение (УХЛ, О) и категория размещения (4).

Они могут быть использованы для реализации следующих операций:

  • разгон, торможение и реверсирование нагрузки при высоком динамическом качестве переходных процессов
  • переключение ступеней передач
  • кратковременное импульсивное регулирование частоты вращения
  • ограничение пиковых нагрузок в передачах.

Смазка масляных муфт осуществляется в основном путем полива пакета фрикционных дисков индустриальным маслом И-40А ГОСТ 20799-88 при температуре масла от 25 до 550С.

Муфты подразделяются на

сухиемасляные

  • Контактные - ЭТМ **1 ЭТМ **2
  • Бесконтактные -ЭТМ **3 ЭТМ **4
  • Тормозные - ЭТМ **5 ЭТМ **6

При выборе муфт необходимо оценить их по следующим параметрам и характеристикам:

  1. Статический (передаваемый) момент
  2. Динамический (вращающий) момент
  3. Время переходного процесса в приводе
  4. Средняя мощность потерь
  5. Единичная энергия
  6. Остаточный передаваемый момент
  7. Среда работы муфты (масляная (с поливом масла) или сухая (без подачи масла)
  8. Наружный диаметр муфты
  9. Внутренний диаметр муфты
  10. Исполнение муфты (шлицевое, шпоночное)
  11. Применение (для передачи, торможения и т.д.)
Наименование Габариты Вес
Э1ТМ Э11М ЭТМ 52 0,9
Э1ТМ Э11М ЭТМ 54 1
Э1ТМ Э11М ЭТМ 56 1,6
Э1ТМ Э11М ЭТМ 62 1,2
Э1ТМ Э11М ЭТМ 64 1,2
Э1ТМ Э11М ЭТМ 66 2,5
Э1ТМ Э11М ЭТМ 72 1,5
Э1ТМ Э11М ЭТМ 74 1,7
Э1ТМ Э11М ЭТМ 76 2,1
Э1ТМ Э11М ЭТМ 82 2,1
Э1ТМ Э11М ЭТМ 84 2,3
Э1ТМ Э11М ЭТМ 86 3
Э1ТМ Э11М ЭТМ 92 2,7
Э1ТМ Э11М ЭТМ 94 3,4
Э1ТМ Э11М ЭТМ 96 3,9
Э1ТМ Э11М ЭТМ 102 3,4
Э1ТМ Э11М ЭТМ 104 4,4
Э1ТМ Э11М ЭТМ 106 5,7
Э1ТМ Э11М ЭТМ 112 5,4
Э1ТМ Э11М ЭТМ 114 6,1
Э1ТМ Э11М ЭТМ 116 7,5
Э1ТМ Э11М ЭТМ 122 7,4
Э1ТМ Э11М ЭТМ 124 8,6
Э1ТМ Э11М ЭТМ 126 13,3
Э1ТМ Э11М ЭТМ 132 10,5
Э1ТМ Э11М ЭТМ 134 12,6
Э1ТМ Э11М ЭТМ 136 14,5
Э1ТМ Э11М ЭТМ 142 16,8
Э1ТМ Э11М ЭТМ 144 17
Э1ТМ Э11М ЭТМ 146 23
Э1ТМ Э11М ЭТМ 152 20,8
Э1ТМ Э11М ЭТМ 154 20
Э1ТМ Э11М ЭТМ 156 22,5
