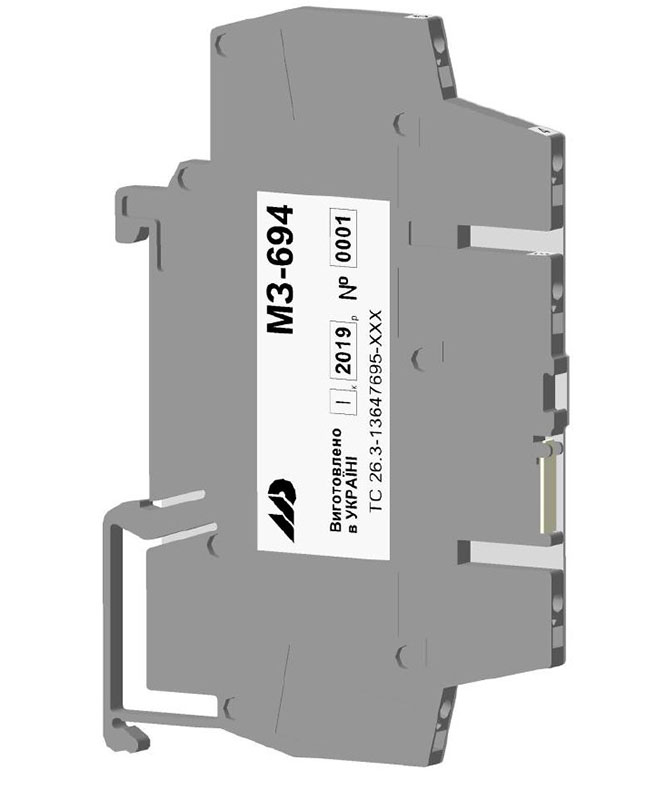

Модуль защиты линий связи МЗ-694

Голосов: 1
Документация:
4831 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Модуль защиты линий связи МЗ-694 предназначен защиты от импульсных перенапряжений и помех систем передачи данных, управления, контроля, измерения и систем низковольтного питания.

Область применения

Предназначен как для автономного, так и комплексного использования в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах, в химической и других отраслях промышленности.

Устройство

Модуль МЗ-694 конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа прибора на DIN-рейке DIN35x7,5 EN50022. Внутри корпуса размещена плата, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами.

Характеристики

Наименование

Значение

1

Количество защищенных пар

1

2

Номинальное значение входного сигнала

36 В

3

Максимальное значение входного сигнала

60 В

4

Номинальный рабочий ток

200 мА

5

Максимальный рабочий ток

250 мА

6

Ток срабатывания защиты

270 мА

7

Максимальный разрядный ток

2.5 кА

8

Время срабатывания защиты, не более

1 мкс

9

Скорость передачи данных, не более

10 Мбит/с

10

Проходное сопротивление

15 Ом

11

Паразитная емкость

50 пФ

12

Масса

Не более 0.1 кг

13

Габаритные размеры (ВхШхГ)

94 мм х 7 мм х 64 мм

14

Степень защиты согласно ДСТУ EN 60529

IP20

Схемы

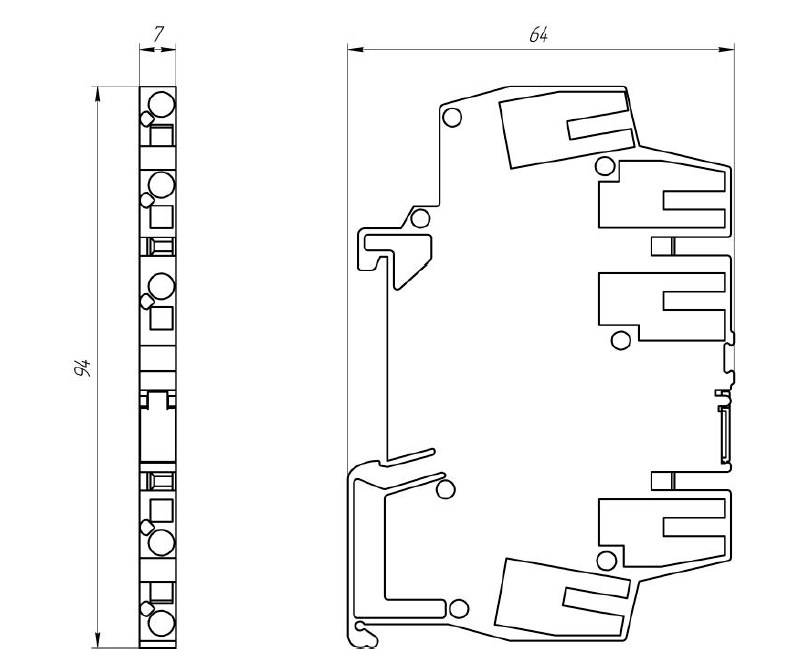

"Схема габаритных размеров модуля защиты линий связи МЗ-694"

Рис.1 Схема габаритных размеров модуля защиты линий связи МЗ-694

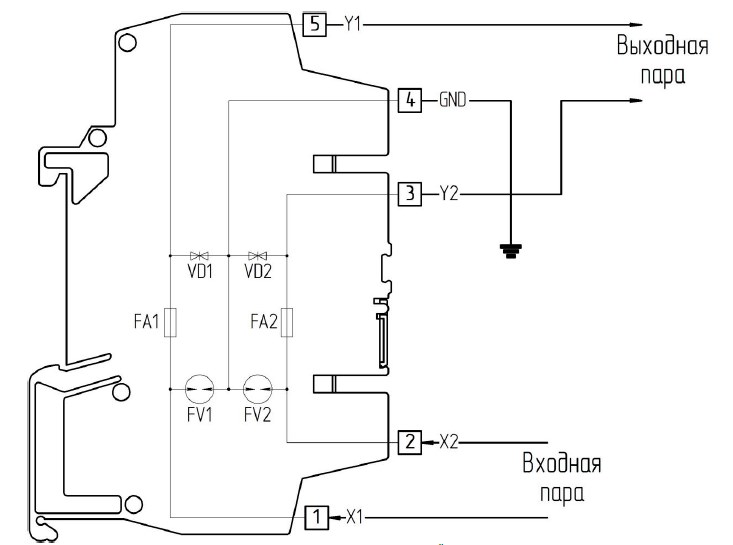

"Схема внешних соединений модуля М3-694"

Рис.2 Схема внешних соединений модуля М3-694
