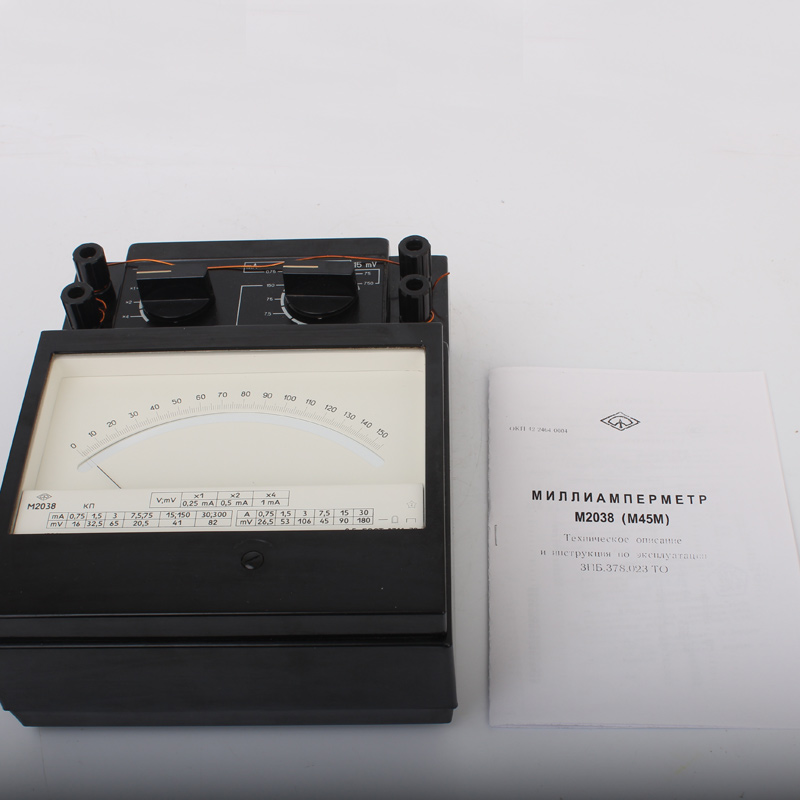

Миллиамперметр М45М

Документация:

Руководство(2.35 МБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Миллиамперметр М45М предназначен для измерения тока в цепях постоянного тока.

Исполнение

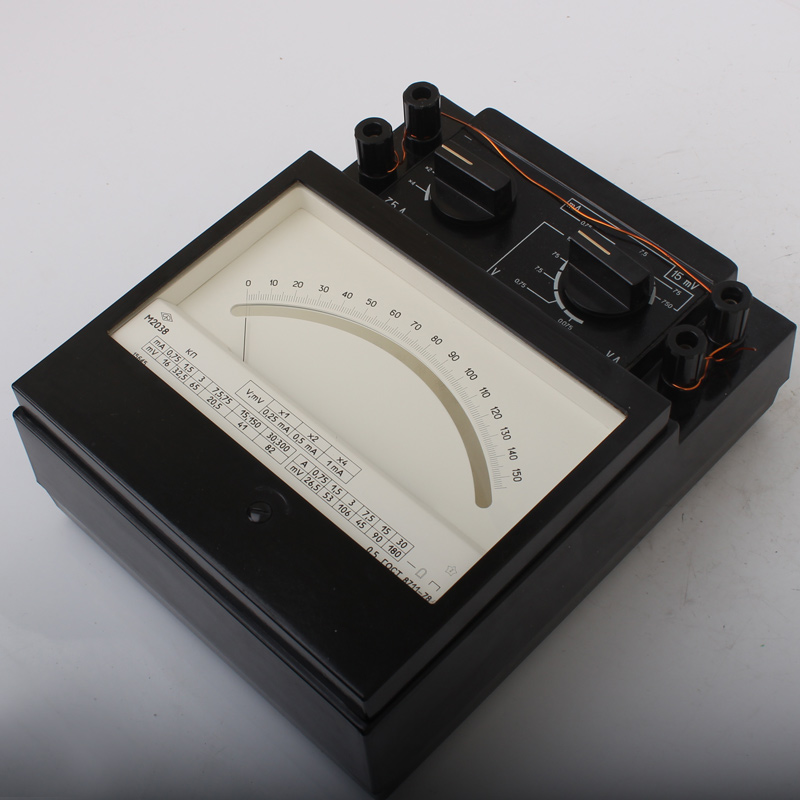

Миллиамперметр представляет собой переносной многофункциональный стрелочный прибор магнитоэлектрической системы.

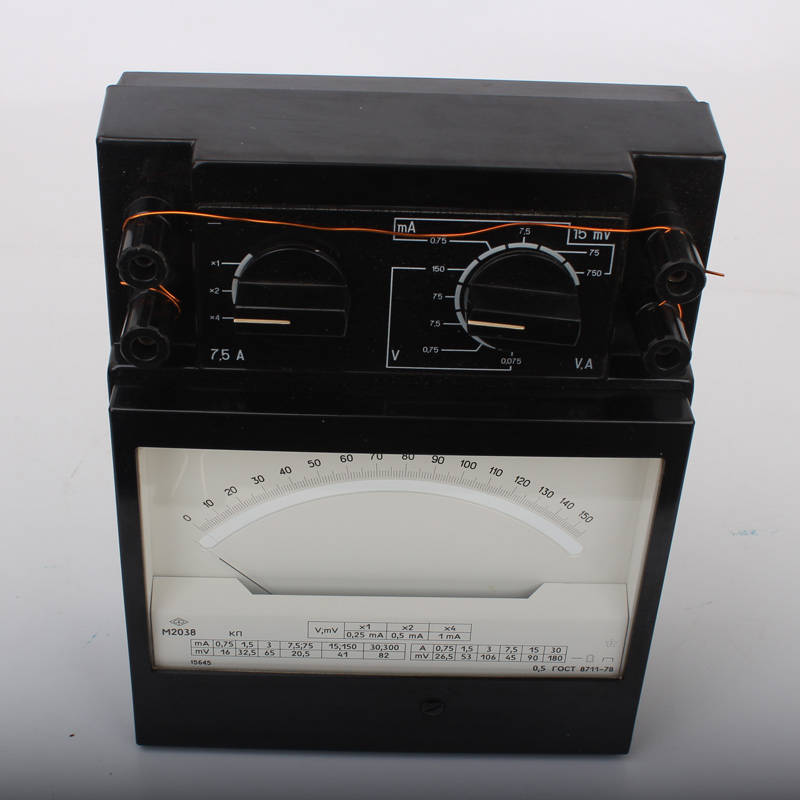

Прибор оформлен в пластмассовом корпусе. На лицевой стороне корпуса помещены: переключатель диапазонов измерения, переключатель кратности, зажимы для включения прибора в измерительную систему, корректор для установки указателя на нулевую шкалы.

Примененные в приборе универсальные зажимы с несвинчивающимися головками позволяют использовать провода со штепсельными наконечниками.

Характеристики

Параметры	Значения
Конечное значение диапазона измерений	7,5мА-15мА-30мА 1,5мА-7,5мА-15мА-30мА 3мА-15мА-75мА-150мА
Включение	непосредственно
Габаритные размеры	125х110х55мм
Класс точности	1,0
Особенности	Вибропрочные, брызгозащищенные.
Предел допускаемой основной погрешности приборов на всех отметках шкалы	не более ±1%
Изменение показаний приборов вследствие: изменения положения прибора от нормального положения в любом направлении на 30º изменения температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур изменения внешнего постоянного однородного магнитного поля с индукцией 0,5мТл при самом неблагоприятном направлении магнитного поля не превышает ±1,5% и с индукцией 1,5мТл	не превышает ±1% не превышает ±0,5% на каждые 10ºС изменения температуры не превышает ±2%
Предел допускаемой основной погрешности приборов на всех отметках шкалы	не более ±1%
Время установления показаний	не более 4с
Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями приборов выдерживает в течение 1 минуты действие испытательного напряжения, практически синусоидальной формы частотой	50Гц
Действующее значение напряжения должно быть: 2при нормальной температуре и влажности окружающего воздуха; 1при нормальной температуре и повышенной влажности 95% - только для приборов исполнения ОМ	2кВ 1,5кВ
Сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями не менее: при нормальных условиях температуры и влажности; при температуре 60ºС и относительной влажности воздуха не более 80%; при температуре 20ºС и относительной влажности воздуха 95%±3% - для приборов исполнения ОМ и 90%±3% - для приборов исполнения У; при температуре 60ºС и относительной влажности воздуха 95%±3% - для приборов исполнения ОМ и 90%±3% - для приборов исполнения У;	40 МОм 5 МОм 2 МОм 0,5 МОм
Масса	0,5кг
