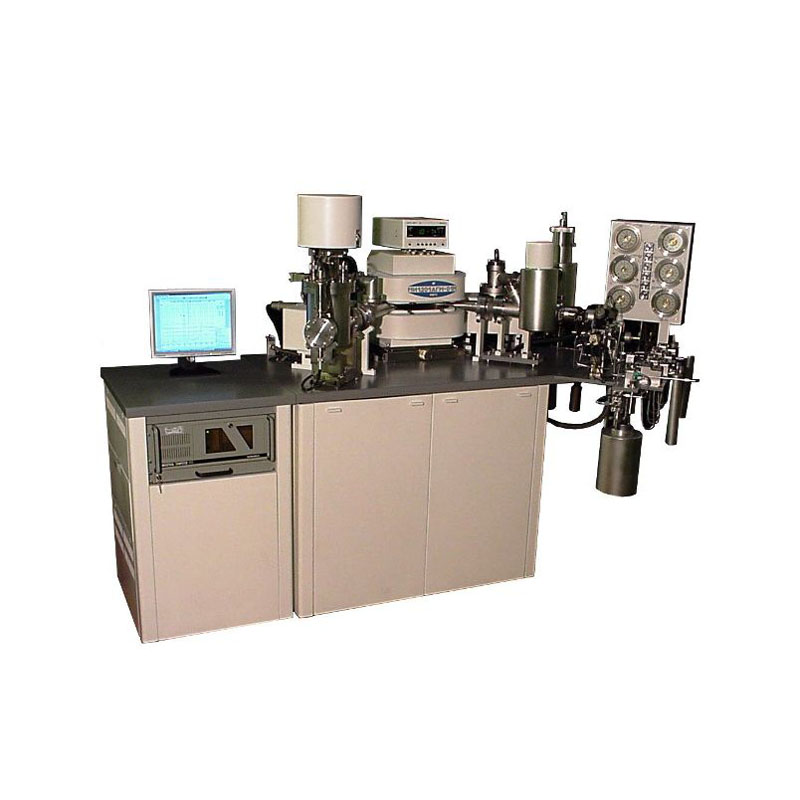

Масс-спектрометр МИ1201АГМ-01

Газовая масс-спектрометрическая установка (Масс-спектрометр МИ1201АГМ-01) для определения изотопного части состава материала «уран» в гексафториде этого урана, при чем измерение идет на всех участках технологического цикла от процесса поступления сырья до его обогащения, производства готовой продукции и получения эталонных образцов.

Назначение

Спектрометр МИ1201АГМ-01 применяется для изотопного контроля концентрации урана в его гексафториде на всех этапах производства, также используется в лабораториях исследовательских институтов разных направлений науки и техники. МИ1201АГМ-01 работает с газообразными пробами кексафторида урана.

Работа масс-спектрометра основана на принципе пространственного разделения ионизированного и сформированного в ионные пучки содержимого газовой пробы. Процесс происходит под действием сильного магнитного поля в вакууме. Этот прибор позволяет определять массы ионов разделённого вещества и определять их количественный состав. Другими словами, разделять вещество на составляющие по атомной/молекулярной массе и определять его количество.

Устройство и работа

Это определение происходит в несколько этапов:

  1. превращение молекул анализируемого вещества в поток ионов,
  2. формирование ионного пучка в сильном магнитном поле,
  3. пространственное разделение ионов в поле,
  4. регистрация и измерение ионного тока, который является прямопропорциональным количеству данных изотопов в исследуемом веществе,
  5. компьютерная обработка полученных измерений и представление информации в удобном виде.

Для управления работой системы МИ1201АГМ-01 применяется промышленный персональный компьютер, на котором установлен пакет программ, специально разработанный для этих целей. Он содержит:

  • программы тестирования и калибровки масс-спектрометра;
  • среду юстировки;
  • программы одно- и многоколлекторных измерений;
  • программы 2-х лучевых измерений с 1/2 стандартными образцами, 4-х лучевых измерений с 1 образцом, 4-х лучевых измерений абсолютным методом без образца и калибровкой по 1/2 стандартам.

Конструктивно система масс-спектрометра состоит из стола оператора, с установленным на него компьютером и расположенными рядом стойками с оборудованием. Для размещения данного комплекса нужно соответствующее помещение, так как занимаемая только им площадь составляет 12 м2.

Масс-спектрометр МИ1201АГМ-01) подготовлен под работу с размером каждой функции:

Диапазон масс (при ускоряющем напряжении 8000 В)

1 ÷ 350 аем

Разрешающая способность (на уровне 10 % интенсивности UF6)

750

Порог рабочей чувствительности (материал уран)

10-3

Уровень порога чувствительности  материал уран (изотопический)

10-5

Фактор памяти по урану

1,003

Расход пробы

1 мг/ч

Масса

1400 кг

Напряжение питания

380 В, 50 Гц

Максимальная потребляемая мощность

4500 ВА

Площадь, занимаемая установкой

12 м2

Расход жидкого азота

8 л/сут
