Масс-спектрометр «МОНОПОЛЬ»

Малогабаритный масс-спектральный анализатор высоковакуумных систем «Монополь». Масс-спектрометр применяется для разделения вещества на пучки ионов, молекул, атомов по их массе с целью дальнейшей регистрации и анализа.

Назначение

Анализатор «Монополь»  предназначен для масс-спектрального анализа газов. Применяется для

  • анализа примесей,
  • контроля технологических процессов,
  • лабораторных и производственных исследовательских изысканий.

Конструкция

Функциональная схема масс-спектрометров состоит из трёх основных блоков

  • ионного источника,
  • анализатора,
  • детектора.

Существует множество методов масс-спектрометрии, но основной задачей является получение пучков ионов разной массы, которые в анализаторе под действием разделяющих факторов, например, магнитных полей разной природы происхождения, силы и направленности, разделяются на пучки определённой ионной массы. А регистрация в коллекторе позволяет получить их спектр. Таким образом производят идентификацию веществ.

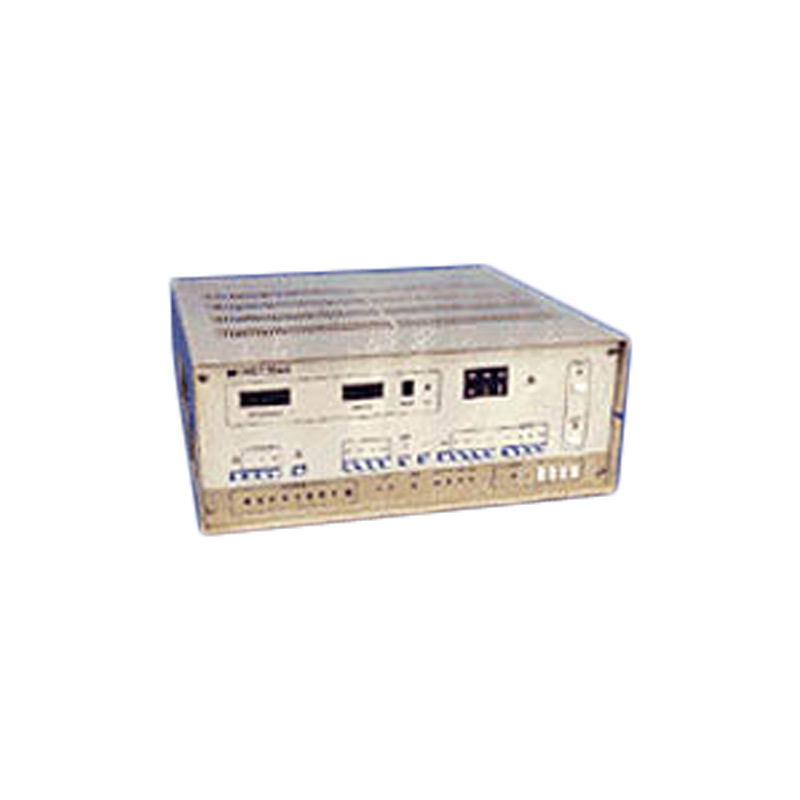

Анализатор «МОНОПОЛЬ» производится в приборном настольном исполнении и собирается в металлическом прямоугольном корпусе. На его передней панели расположены все оперативные органы управления и индикаторы. Прибор имеет порт для подключения к компьютеру и поставляется с базовым программным обеспечением.

Масс-анализатор снабжён высокоэффективным ионным источником нового типа, позволяющим добиться улучшенной чувствительности и разрешающей способности по сравнению с предыдущей версией прибора, а также расширить верхний предел анализатора до 500 единиц. В качестве детектора в «МОНОПОЛЬ» применён коллектор Фарадея и вторично-электронный умножитель канального типа, который может работать в режиме регистрации токов и счёта ионов.

В приборе предусмотрена аварийная защита, режимы диагностики. Анализатор может иметь конфигурацию под конкретные потребности производственного/технологического процесса заказчика.

Масс-спектральный анализатор «Монополь» трудится по такому направлению свойств.

Разрешающая способность (на уровне 10 %)

1 ÷ 5 М

Интерфейсы

RS232S

Основной диапазон массовых чисел

1 ÷ 300

Порог чувствительности

1×10-12 Ра

Масса бока управления и питания

25 кг

Потребляемая мощность

230 ВА
