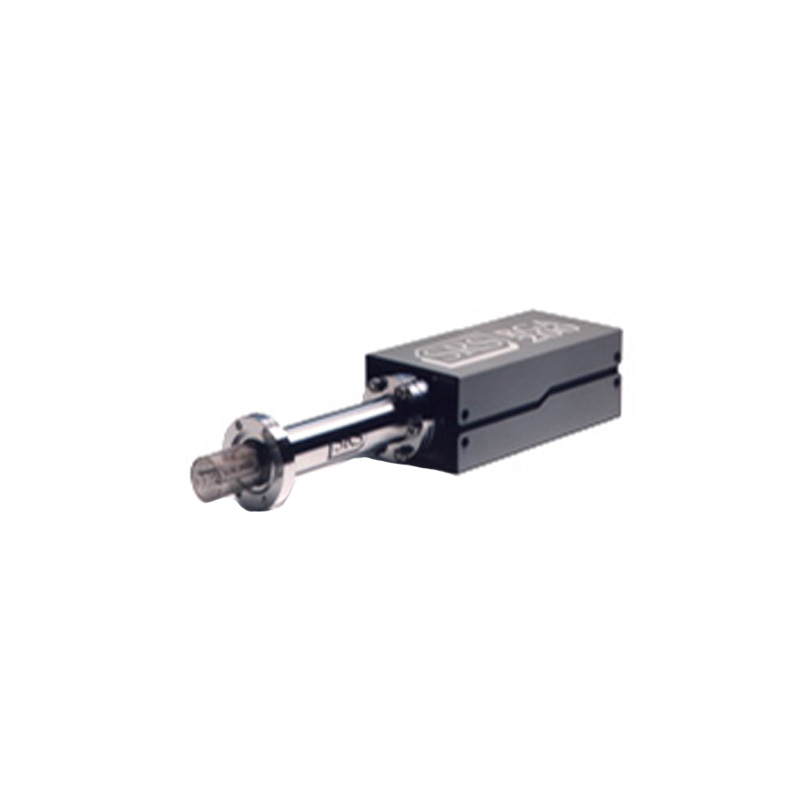

Масс-анализатор qMass

Квадруполный масс-анализатор остаточных газов qMass 100, qMass 200, qMass 300 являются электронными приборами для проведения исследовательских мероприятий.

Назначение

Использование qMass позволяет проводить аналитические процедуры в вакуумных системах, направленные на определение остаточных газовых компонентов.

Устройство и работа масс-анализатора

Структурно анализатор состоит из:

  • ионизационного узла,
  • фильтра масс квадрупольного типа,
  • детекторного узла.

Все эти элементы размещены в цилиндрическом кожухе из нержавеющего стального сплава. Его конструкция обеспечивает простоту и быстроту сборки после очистки.

Блок управления содержит электронную схему, управляющую функционированием головки анализатора. Он оснащен точечными светодиодными индикаторами, отображающими рабочие параметры:

  • электронного делителя,
  • нити накаливания,
  • электросхемы,
  • датчика.

Нить накаливания имеет двойную структуру, обеспечивающую ей повышенную долговечность.

Электронный умножитель диодного типа имеет конструкцию, аналогичную цилиндру Фарадея.

Для связи с компьютером используется интерфейс RS-232.

Встроенное ПО позволяет проводить:

  • анализ аналогового и гистограммного типа,
  • выявление утечек,
  • настройку параметров датчика.

В результате достигается легкость интеграции результатов измерений в стороннее ПО.

Физические рабочие свойства

Численные показатели

Измерительный интервал по массе

(1÷100)amu масс-анализатор qMass 100

(1÷200)amu масс-анализатор qMass 200

(1÷300)amu масс-анализатор qMass 300

Измерительное разрешение по массе

<0,5 amu/10% высоты пика

Чувствительность (A/Torr)

0,0002 (FC)

<200 (EM)

Нижний предел регистрируемого парциального давления

50 pTorr (FC)

0,05 pTorr (EM)

Нижний предел рабочего давления

0,1 mTorr (FC)

1000 mTorr (EM)

Верхний предел рабочего давления

UHV

Верхний предел рабочей температуры

+70 °C

Температура нагрева

+300 °C

Мощность нити накала ионизатора

(1÷10) Вт

Энергия электронов ионизатора

(25÷105) В

Энергия ионов ионизатора

(8/12) В

Напряжение фокусировки ионизатора

(0÷150) В

Ток эмиссии электронов ионизатора

(0÷3,5) мА

Размер датчика

8,75''

Расстояние вхождения датчика

2''

Крепеж датчика

2,75'' CF

Нижний предел внутреннего диаметра трубки

1,375''

Размер блока управления

(3,1х4,1х9,1)''

Длительность разогрева

0,5 часа

Нестабильность по массе после разогрева

±0,1 amu

Питающее постоянное напряжение

24 В

Сила потребляемого тока в работе

2,5 Ампера

Вес одного анализатор

2,72 кг

По требованию заказчика прибор может быть укомплектован:

  • электронным умножителем (EM),
  • встроенным блоком питания,
  • выходом для счета ионов (допустима установка только при наличии электронного умножителя).

Стандартная комплектация прибора qMass содержит:

  • квадрупольный анализатор,
  • управляющий электронный модуль,
  • программное обеспечение.

По предварительному заказу могут быть предоставлены:

  • нагреватель до +200°C,
  • удлиняющий кабель (4,5''),
  • резервный электронный умножитель,
  • резервная нить ионизатора,
  • резервный ионизатор.
