Маслоуказатель М39х1,5
700 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Описание

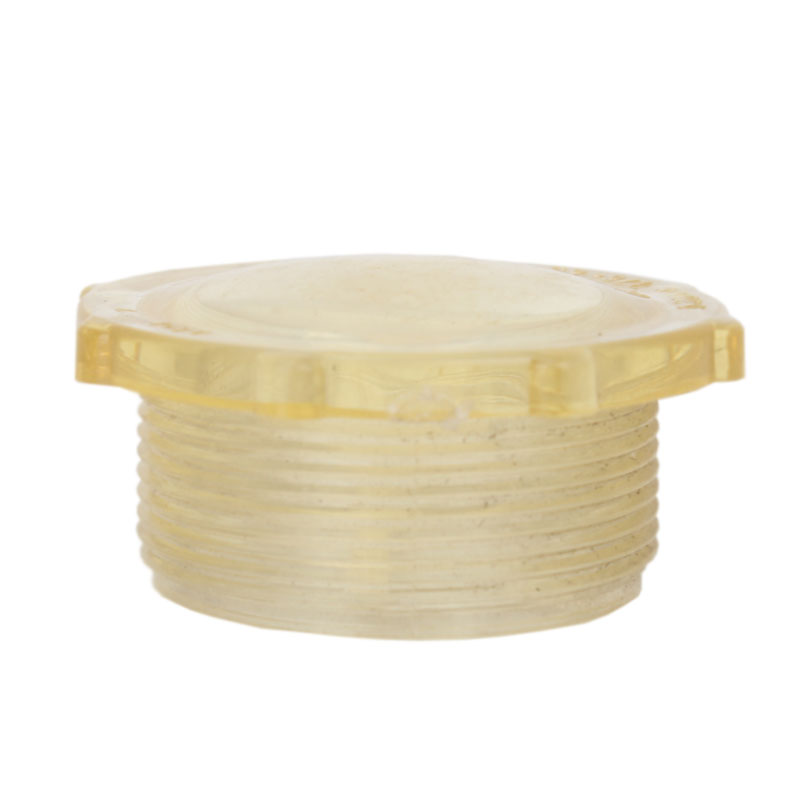

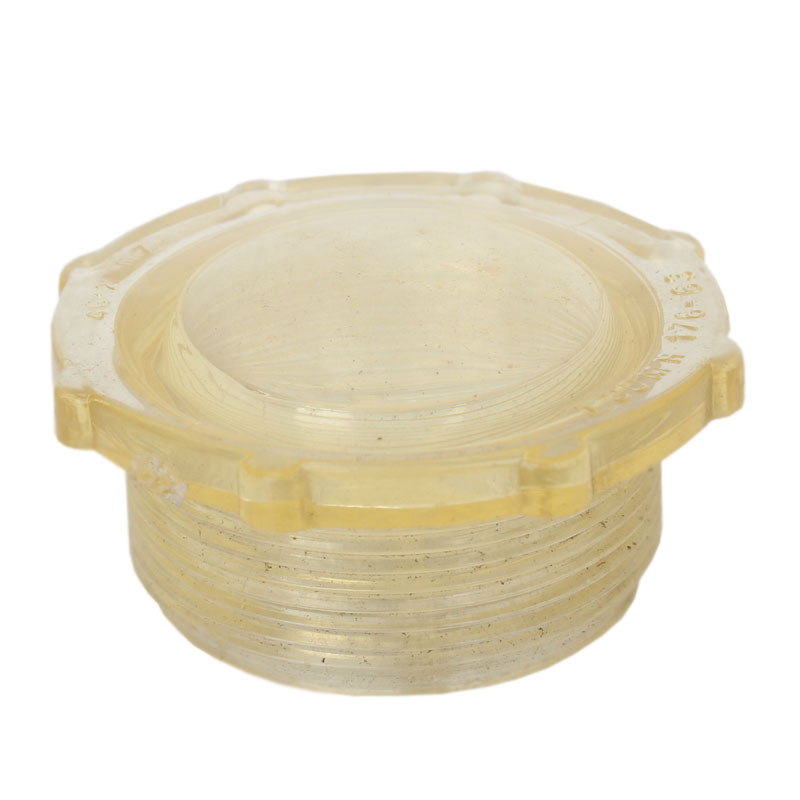

Маслоуказатель МН176-63 наружная резьба М39х1.5 предназначен для визуального контроля уровня масла, находящегося в емкостях , корпусах гидростанций и резервуарах машин.
Устройство и принцип действия
Маслоуказатели МН 176-63 работают по принципу сообщающихся сосудов с ёмкостью в которой содержится масло. На стекле маслоуказателя нанесены контрольные метки, показывающие соответствующий уровень масла в баке, при изменении температуры или протечки из гидролинии.
Изготавливаются маслоуказатели из прозрачного стекла, для удобства контроля за уровнем масла в баке.

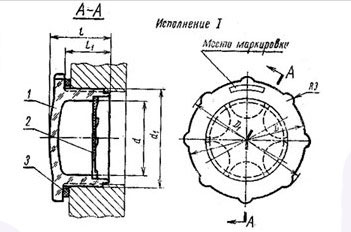

Рис.1 Габаритный чертеж маслоуказателя МН176-63 с наружной резьбой М39х1.5
Характеристики
| Обозначения маслоуказателей | d | d1 | D | D1 | L | L1 | Вес кг | Дет.1 Корпус | Дет.2 Экран | Дет.3 Прокладка |
| Количество | ||||||||||
| 1 | 1 | 1 | ||||||||
| Обозначение деталей | ||||||||||
| 1-30 | 30 | М39х1,5 | 48 | 51 | 24,5 | 17,5 | 0,017 | 1-30/1 | 1-30/2 | P40x48x2 |
