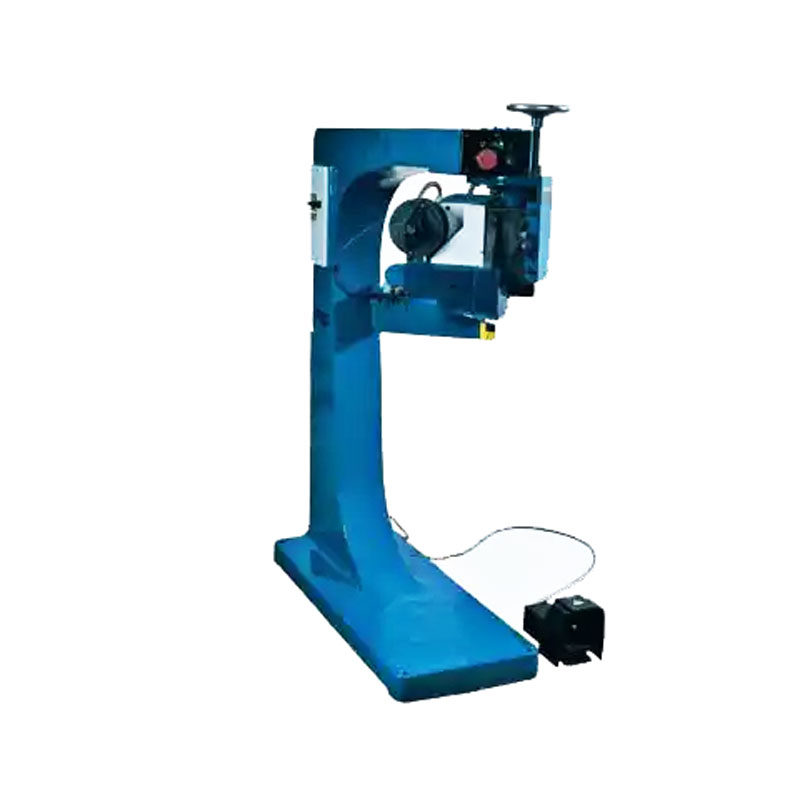

Машина 3ТПШ представляют собой проволокошвейные машины, используемые на производстве упаковочной тары для выполнения процедуры сшивания картонных коробок. Процесс сшивания производят с помощью проволочных скоб.

Модификации устройств 3ТПШ

Предложенное устройство производится в 4-х модификациях, среди которых машина 3ТПШ-50С; 3ТПШ-70С; машина 3ТПШ-120С; машина 3ТПШ-50Н. Устройства первых трех модификаций применяются для сшивания проволокой боковых стенок с длинной 50, 70 или 120 см. Модель установки 3ТПШ-50Н рассчитана для проведения процедуры сшивания клапанов дня ящика с длинной шва 50 см.

Отличительные особенности конструкционного исполнения

Все четыре варианта швейных головок, установленных на представленных модификациях 3ТПШ, имеют одинаковую конструкцию, что позволит их использовать на разных устройствах. Швейная головка владеет индивидуальным отдельным приводом, а ее монтаж производят на жесткой литой станине. Такая конструкция позволит получать надежный и ровный шов. Рабочий вылет головки может регулироваться и имеет три рабочих положения – на 500, 700 и 1200 мм.

Для управления процессом работы устройства используется специальная педаль ножного типа.

Конструкционное исполнение машины обеспечивает простоту ее эксплуатации, высокое качество выпускаемой продукции и оптимальную скорость работы – 250 цикл./мин.

Функционирование установки

Предложенная швейная машина поддерживает сшивание картонных коробок тремя разными швами: продольного типа, поперечного и под углом в 450. Чтобы осуществить переналадку на другой тип шва достаточно просто провернуть швейную головку. Выполнение перенастройки на другую толщину производимой продукции выполняется централизовано с помощью специального штурвала.

Благодаря использованию в установке сменных деталей швейного узла можно сшивать продукцию при помощи проволоки с диаметром от 0,5 до 1 мм и плющенной ленты, имеющей сечение 2,5х0,5 мм.

Возможная величина вылета швейной головки:

50, 70 или 120 см

Предельно допускаемая толщина выпускаемой продукции:

1,4 см

Показатель скорости функционирования устройства:

250 цикл./мин

Диаметр используемой металлической проволоки:

от 0.5 до 1 мм

Параметры ленты плющенного типа:

2.5х0,5 мм

Показатель номинальной мощности установки:

550 Вт

Вес установки:

от 240 до 310 кг
