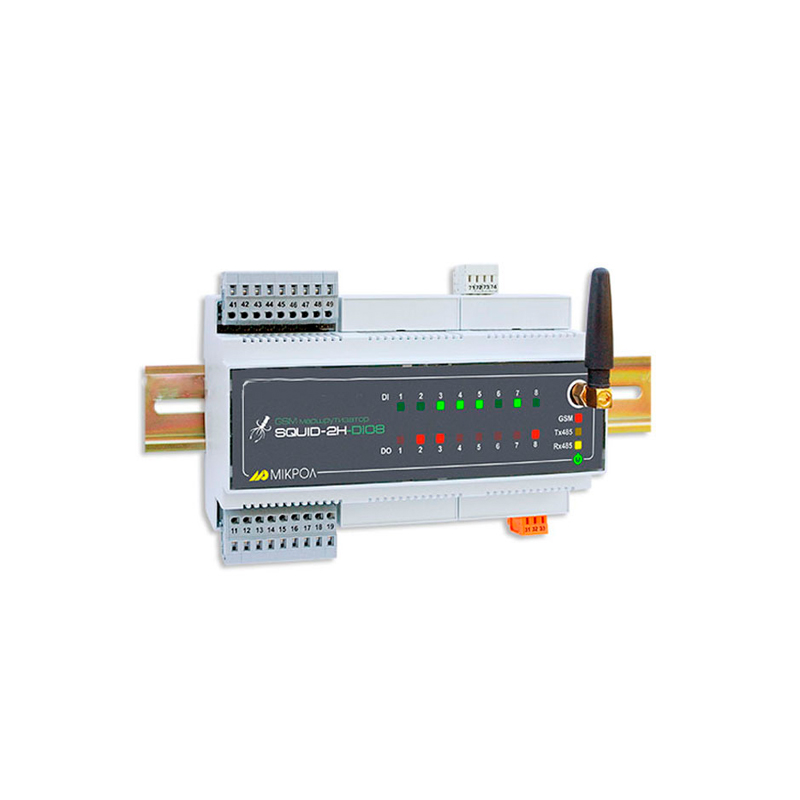

Маршрутизатор SQUID-2H-DIO8

Average: 9 (1 vote)
Категория:

Маршрутизатор SQUID-2H-DIO8 предназначен для реализации различных систем беспроводного сбора данных с восьми дискретных входов и беспроводного управления восьмью дискретными выходами, а также сбора данных и управления по протоколу MODBUS RTU, с использованием технологии передачи пакетных данных GPRS в сотовых сетях стандарта GSM.

Структура условного обозначения

Маршрутизаторы SQUID-2H-DIO8 маркируются так: Squid-2Н-DIO8-D-В-U где:

  • D - тип выходных дискретных сигналов:
    • Т - транзисторные выходы (40В, 100мА);
    • Р - релейные выходы (220В, 1А);
  • В - тип GSM антенны:
    • 1 - ANT-1;
    • 2 - ANT-2;
    • 3 - ANT-3;
    • 4 - ANT-4.
  • U - напряжение питания:
    • 220 - 220В переменного тока;
    • 24 - 24 В постоянного тока.

Устройство и принцип действия

GSM-маршрутизатор SQUID-2H-DIO8 является «активным» модемом. Особенность в том, что он может самостоятельно, без подачи внешних команд, установить GSM/GPRS соединение и выполнить передачу данных. Таким образом, к маршрутизатору можно подключать оборудование изначально не рассчитанное на передачу данных с помощью модема. Реализованный в GSM-маршрутизаторе протокол TCP/IP позволяет этим модемам передавать данные по технологии GPRS по сетям Интернет.

Прием и передача данных с помощью GPRS:

  • постоянно;
  • по запросу;
  • по наличию данных.

Прием и отправка SMS:

  • по событию;
  • удаленное управление модемом.

Архивирование данных:

  • постоянно;
  • хранение архивов на карте памяти.

Наличие дискретных входов и выходов:

  • 8 дискретных входов;
  • 8 дискретных выходов.

Эксплуатация

Оптимальными условиями для использования маршрутизатора SQUID-2H-DIO8 являются:

  • температура окружающей среды от -20 °С до +70 °С,
  • атмосферное давление От 85 до 106.7 кПа,
  • вибрация исполнение 5 согласно ГОСТ 22261,
  • помещение - закрытое, взрыво- пожаробезопасное. Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
Наименование характеристики Значение характеристики
Дискретные входные сигналы:
Количество дискретных входов - в базовой модели 8
Сигнал логического "0" – состояние ОТКЛЮЧЕНО Сигнал логической "1"  – состояние ВКЛЮЧЕНО 0-7В 18-30В
Максимальная частота следования импульсов для импульсного входа ≤ 2кГц
Входной ток (потребление по входу) ≤ 10 мА
Гальваническое разделение цепей Дискретные входы гальванически изолированы друг от друга, от выходных и других входных цепей и цепей питания.
Дискретные (импульсные) выходные сигналы
Количество дискретных выходов - в базовой модели 8
Тип выхода Открытый коллектор (NPN транзистора)
Максимальное напряжение коммутации 40 В постоянного тока
Максимальный ток нагрузки каждого выхода 100 мА
Гальваническое разделение цепей Дискретные выходы соединены в группу и гальванически изолированы от входов, других выходов и остальных цепей.
Сигнал логического "0" Сигнал логической "1" Разомкнутое состояние транзисторного ключа Замкнутое состояние транзисторного ключа.
Напряжение внешнего источника питания Нестабилизированное, от 20 до 40 В постоянного тока
Дискретные (релейные) выходные сигналы:
Количество дискретных выходов - в базовой модели 8
Тип выхода Замыкающие контакты реле
Максимальное напряжение коммутации: - переменного тока 250В
Максимальный ток нагрузки каждого выхода 1 А
Гальваническое разделение цепей Дискретные выходы соединены в группу и гальванически изолированы от входов, других выходов и остальных цепей.
Сигнал логического "0" Сигнал логической "1" Разомкнутое состояние контактов реле. Замкнутое состояние контактов реле.
Вид нагрузки Активная, индуктивная
Беспроводный интерфейс
Приѐм/передача Данные
Класс GSM Small MS
Частотный диапазон GSM 900/1800
Мощность передатчика Class 4 (+33dBm ±2dB) для EGSM900 Class 1 (+30dBm ±2dB) для GSM1800
GPRS

10;
кодирования: CS-1, CS-2, CS-3 и CS-4;
станция класса В;
поддержка PBCCH.
PPP стек для передачи данных по GPRS.

SMS MT, MO, CB, Text and PDU mode. SMS хранятся на SIM карте Передача SMS может производиться через CSD.
Поддерживаемая SIM карта 3В, 1.8В
Стек протоколов TCP/IP Протоколы: TCP, UDP, HTTP, FTP, SMTP, POP3 Доступны при использовании AT команд
Интерфейс RS-485
Тип канала Асинхронный полудуплексный
Топология сети "Общая шина"
Конфигурации сети Многоточечная
Интерфейс RS-485
Протокол связи ModBus
Число контроллеров (приемопередатчиков) в сети До 31 на одном сегменте сети
Тип приемопередатчиков Дифференциальный, потенциальный
Скорость передачи данных (устанавливается пользо- вателем) 2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2 Кбит/с
Гальваническая развязка Интерфейс гальванически изолирован от входов-выходов и остальных цепей
Длина линии связи сети До 100м
Тип линий связи Витая пара, экранированная витая пара
Назначение интерфейса Для сбора информации (приема-передачи команд и данных).
Основные технические характеристики
Держатель SIM – карты Встроенный
Внешняя антенна SMA 50Ώ
  Отключение Отключение посредством AT команды (AT^SMSO). Автоматическое отключение при превышении предельной температуры.
Перезагрузка По AT команде или при выключении и включении питания или звонку с мобильного телефона.
Часы реального времени Встроены
  Отключение Отключение посредством AT команды (AT^SMSO). Автоматическое отключение при превышении предельной температуры.
Габаритные размеры блока (110 х 160 х 58) mm
Источник питания от сетей постоянного тока от переменного тока  от 12В до 32В от 100В до 242В (50 ± 1) Гц
Потребляемая мощность Не более 3 ВА
Положение при монтаже Любое
Степень защиты IP20 по ГОСТ 14254-96
Вес, не более 0,5 кг
Обозначение Наименование Кол
ПРМК.467769.004 GSM-маршрутизатор «Squid-2Н-DIO8» 1 шт.
ПРМК. 467769.004 ПС Паспорт 1 экз.
ПРМК. 467769.004 РЭ Руководство по эксплуатации *)
232-209/026-000 Розетка угловая **)
734-203 Розетка прямая **)
231-131 Рычаг монтажный **)
734-230 Рычаг монтажный **)
  CD-ROM диск с комплектом драйверов *)
SCU-2-2 Кабель     соединительный     USB     вилка-вилка, тип А-В, 2м *)
SMA GSM антенна 1 шт.
*) 1 экз. на любое количество изделий данного типа при поставке в один адрес
**) 1 шт. при условии заказа контроллера с напряжением питания 220 В переменного тока 1 шт. при условии заказа контроллера с напряжением питания 24 В постоянного тока
