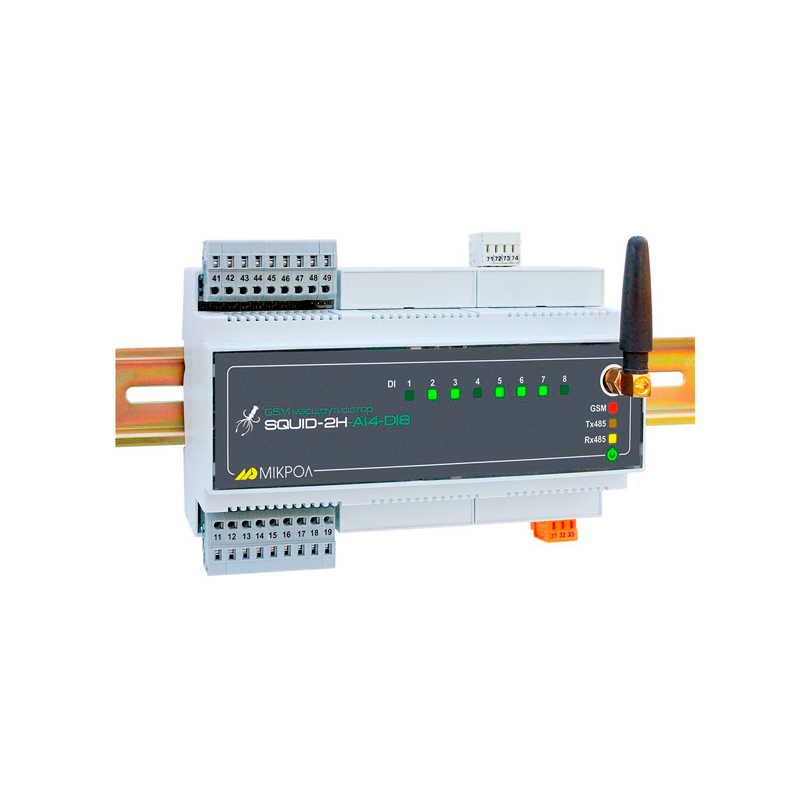

Маршрутизатор SQUID-2H-AI4-DI8

Average: 9 (1 vote)
Категория:

Маршрутизатор SQUID-2H-AI4-DI8 предназначен для реализации различных систем беспроводного сбора данных и/или управления по протоколу MODBUS, с использованием технологии передачи пакетных данных GPRS в сотовых сетях стандарта GSM.

Структура условного обозначения

Маршрутизатор SQUID-2H-AI4-DI8 маркируется так: Squid-2Н-AI4-DI8-A-В-U, где:

  • A - тип входного аналогового сигнала:
    • 1 - 0-5 мА;
    • 2 - 0-20 мА;
    • 3 - 4-20 мА;
    • 4 - 0-10 В.
  • В - тип GSM антенны:
    • 1 - ANT-4;
    • 2 - ANT-6,
  • U - напряжение питания:
    • 220 - 220 В переменного тока;
    • 24 - 24 В постоянного тока.

Эксплуатация

Оптимальными условиями для использования маршрутизатора SQUID-2H-AI4-DI8 являются:

  • температура окружающей среды от -20 °С до +70 °С,
  • атмосферное давление От 85 до 106.7 кПа,
  • вибрация исполнение 5 согласно ГОСТ 22261,
  • помещение  - закрытое, взрыво- пожаробезопасное. Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
Наименование характеристики Значение
характеристики входных дискретных сигналов
Количество дискретных входов 8
Сигнал логического "0" – состояние ОТКЛЮЧЕНО Сигнал логической "1"  – состояние ВКЛЮЧЕНО 0-7 В 18-30 В
Входной ток (потребление по входу) ≤ 10 мА
Гальваническое разделение цепей Дискретные входы соединены группу и гальванически изолированы от выходных и других входных цепей и цепей питания. Напряжение гальванической развязки не менее 500 В
характеристики аналоговых входных сигналов
Количество аналоговых входов 4
Тип входного аналогового сигнала унифицированный согласно ГОСТ26.011-80: 0-5 мА,  Rвх=400 Ом 0-20 мА, Rвх=100 Ом 4-20 мА, Rвх=100 Ом 0-10В,   Rвх не менее 25 кОм
Разрешающая способность АЦП 12 разрядов
Период измерения, не более 0,1 с
Гальваническое разделение цепей Аналоговые входы гальванически изолированы друг от друга, от выходных и других входных цепей и цепей питания. Напряжение гальванической развязки не менее 500 В.
характеристики беспроводного интерфейса
Приѐм/передача Данные
Класс GSM Small MS
Частотный диапазон GSM 900/1800
Мощность передатчика Class 4 (+33dBm ±2dB) для EGSM900 Class 1 (+30dBm ±2dB) для GSM1800
GPRS

10;
кодирования: CS-1, CS-2, CS-3 и CS-4;
станция класса В;
поддержка PBCCH.
PPP стек для передачи данных по GPRS.

SMS MT, MO, CB, Text and PDU mode. SMS хранятся на SIM карте Передача SMS может производиться через CSD.
Стек протоколов TCP/IP Протоколы: TCP, UDP, HTTP, FTP, SMTP, POP3 Доступны при использовании AT команд
характеристики интерфейса RS-485
Количество приемопередатчиков До 32 приемопередатчиков на одном сегменте
Максимальная длина линии в пределах одного сегмента сети До 1200 метров
Диапазон сетевых адресов 255
Вид кабеля Витая пара, экранированная витая пара
Протокол связи Modbus режим RTU (Remote Terminal Unit)
Гальваническая развязка Интерфейс гальванически изолирован от других входов-выходов и остальных цепей, напряжение гальванической развязки не менее 500 В
характеристики GSM-маршрутизатора
Держатель SIM – карты Встроенный
Внешняя антенна SMA 50Ώ
  Отключение Отключение посредством AT команды (AT^SMSO). Автоматическое отключение при превышении предельной температуры.
Перезагрузка По AT команде или при выключении и включении питания или звонку с мобильного телефона.
Часы реального времени Встроены
Напряжение питания:
  • от сетей постоянного тока
  • от сетей переменного тока
от 12 В до 32 В
от 100 В до 242 В (50 ± 1) Гц
Потребление:
  • от сетей постоянного тока
  • от сетей переменного тока
не более 300 мА
не более 3 В·А
Положение при монтаже Любое
Степень защиты IP20 согласно ГОСТ 14254-96
Вес, не более 0.5 кг
Обозначение Наименование Количество
ПРМК.467769.006 GSM-маршрутизатор Squid-2Н-AI4-DI8 1 шт.
ПРМК.467769.006 ПС Паспорт 1
ПРМК.467769.006 РЭ Руководство по эксплуатации 1*
232-209/026-000 Разъем для подключения входных сигналов 2
734-104 Разъем для подключения интерфейса 1
232-203/026-000 Разъем сетевой (220 В) 1**
734-203 Разъем сетевой (24 В) 1***
231-131 Рычаг монтажный 1
734-230 Рычаг монтажный 1***
  CD-ROM диск с комплектом драйверов 1*
SCU-3-2 Кабель соединительный USB вилка-вилка, тип А-В, 2м 1*
SMA GSM антенна 1****
* - 1 экз. на любое количество изделий данного типа при поставке в один адрес
** - 1 шт. при условии заказа маршрутизатора с напряжением питания 220 В переменного тока
*** - 1 шт. при условии заказа маршрутизатора с напряжением питания 24 В постоянного тока
**** - 1 шт. согласно с заказом
