Описание

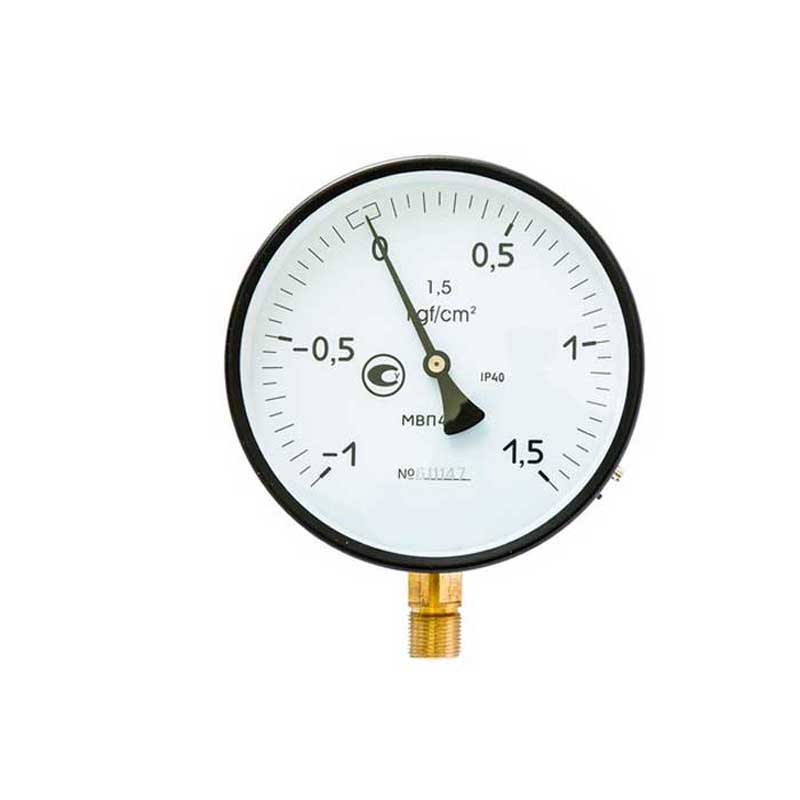

Мановакуумметр МВП4-У2 предназначен для измерения избыточного и вакуумметрического давления, некристаллизующихся жидкостей, пара, газа, кислорода, ацетилена, хладонов.
Модификации
Мановакууметры изготавливаются в таких вариантах исполнения:
- с демпфером,
- с осевым штуцером (ОШ),
- с радиальным штуцером (РШ),
- с передним фланцем,
- с задним фланцем.
Конструктивное исполнение
Детали мановакуумметра изготовлены из:
- корпус - сталь,
- штуцер, трубчатая пружина - латунь, бронза,
- трибко-секторный механизм - бронза, латунь,
- стекло - техническое.
Чувствительный элемент мановакуумметра МВП4-У2 – трубка Бурдона. Она и реагирует на изменение давления.
Измеряемая среда должна быть неагрессивна, по отношению к медным сплавам.
Характеристики
| Параметры | Значение |
| Базовое исполнение корпуса | РШ, без фланца |
| Диаметр корпуса, мм | 150 |
| Резьба соединяющего штуцера | М20х1,5 |
| Класс точности | 1,5 (1,0) |
| Степень защиты | IP 40 (IP 54) |
| Виброзащищенность по ГОСТ 12997-84 | L3 |
| Устойчивость к климатическим воздействиям по ГОСТ15150-69 | У2, но от -50 до +60 °С. |
| Диапазоны измеряемого давления, МПа | от -0,1 до 0.06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 |
| Средний срок службы изделия | 12 лет |
| Гарантийный срок эксплуатации | 1 год |
| Масса, не более | 0,9 кг |
