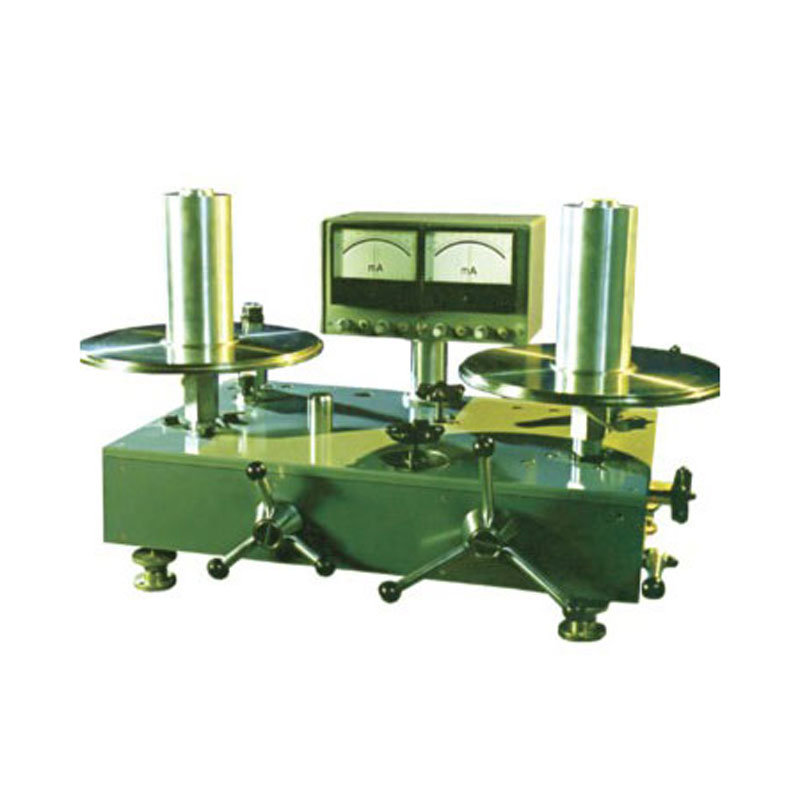

Манометр МПД-100
Описание
Манометр МПД-100 это грузопоршневое, дифференциальное устройство, которое специализируется на передачи полученной информации, которая считывается с измерительной техники.
Об оборудовании
Рабочий процесс заключается в мгновенной передачи считываемой информации с измерительного прибора, оборудования, аппаратуры. Можно считывать информацию с высокочастотного рабочего средства измерения. Считывается текущее значение разности давления. Свое местонахождение для работы находит в диапазоне измерений от 1 до 100 килоПаскаль, а так же во время статического давления в диапазоне 0,1…10 мегаПаскаль. Он воспроизводит и измеряет два избыточных давления, а так же разность между ними, и может проводить поверочные работы над преобразователями разности давления, дифманометрами.
Описание и состав
Основной принцип работоспособности заключен в процессе воспроизведения двух измерительный поршневых систем, которые имеют простые неуплотненные цилиндрические поршни с заданным значением давления, избыточного типа.
Манометр грузопоршневой МПД-100 в своем составе имеет две измерительные системы; два набора специальных грузов; устройство, благодаря которому образовывается давление. В состав этого устройства включены: пресс и насос; компенсатор для давления; устройство для контроля за положением рабочих поршней.
Чувствительные элементы, благодаря которым воспринимается давление, это, по сути, поршневые пары: цилиндр и поршень. Между собой они притерты относительно друг друга. После того, как поршневые системы уравновесятся, имеющаяся между собой связь прерывается. На одну систему начинается нагружение, оно равно разности давления, которое находится под измерением.
Характеристики
- Если избыточное давление имеет диапазон от 0,1 МПа до 10,0 МПа, то диапазон для измерения разности значений давления выглядит так: от 1 кПа до 100 кПа.
- Эффективная площадь поршней имеет значение 1,0 сантиметр квадратный.
- На протяжении минимум 5 минут происходит свободное вращение рабочих поршней во время нагрузки, которая соответствует давлению в 2,0 МПа.
- Во время нагрузки, которая пропорциональна значению давления в 10,0 МПа, поршни опускаются со скоростью 0,35 миллиметров за 60 секунд.
- Средний гарантированный период службы достигает 7 лет.
- Рабочая жидкость – жидкость «керосин».
- Параметры 700х500х420 миллиметров.
- Вес без упаковки и грузов равен 50 килограмм.
