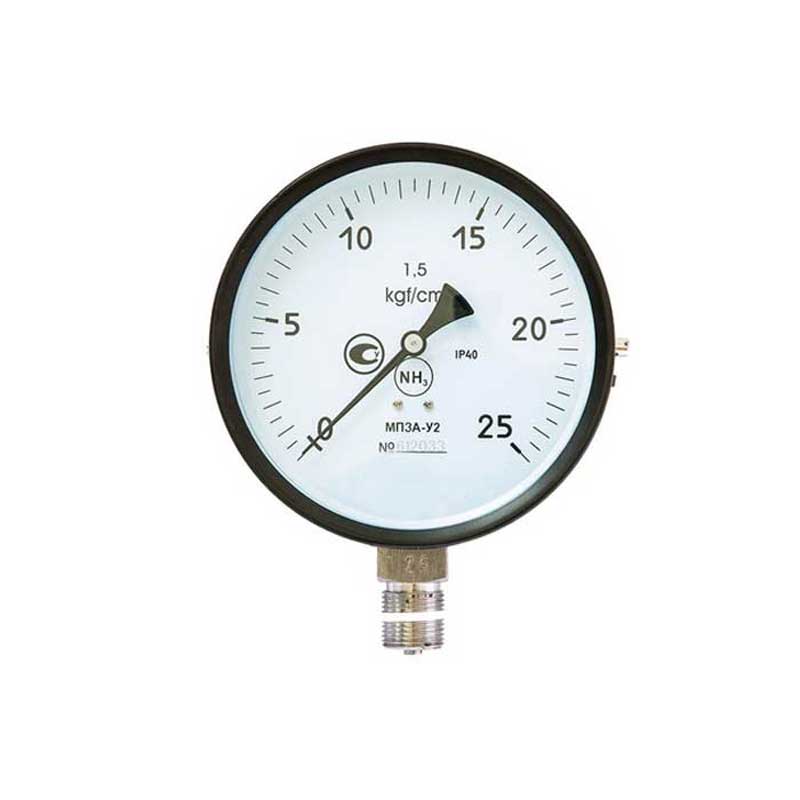

Манометр МП3А-У2
Описание
Манометр МП3А-У2 предназначен для измерения избыточного давления жидкого, газообразного и водного раствора аммиака.
Модификации
Манометры изготавливаются в таких вариантах исполнения:
- с демпфером,
- с осевым штуцером (ОШ),
- с радиальным штуцером (РШ),
- с передним фланцем,
- с задним фланцем.
Конструктивное исполнение
Манометр создан для агрессивной среды. Корпус, механизм и штуцер изготовлены из нержавеющей стали. Стекло – техническое.
Трубка Бурдона является чувствительным элементом манометра МП3А-У2. Она и реагирует на изменение давления.
Характеристики
| Параметры | Значение |
| Базовое исполнение корпуса | РШ, без фланца |
| Диаметр корпуса, мм | 100 |
| Резьба соединяющего штуцера | М20х1,5 |
| Класс точности | 1,5 (1,0) |
| Степень защиты | IP 40 (IP 54) |
| Виброзащищенность по ГОСТ 12997-84 | L3 |
| Устойчивость к климатическим воздействиям по ГОСТ15150-69 | У2, но от -50 до +60 °С. |
| Диапазон измеряемого давления, МПа | От 0 до 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40;,60 |
| Средний срок службы изделия | 12 лет |
| Гарантийный срок эксплуатации | 1 год |
| Масса, не более | 0,5 кг |
