Манометр МП2-У2
Описание
Манометр МП2-У2 предназначен для измерения избыточного давления, некристаллизующихся жидкостей, пара, газа, кислорода, ацетилена, хладонов.
Конструктивное исполнение
Детали манометров изготовлены из:
- корпус – сталь,
- стекло – органическое,
- механизм и штуцер – латунный сплав.
- чувствительный элемент прибора – трубка Бурдона. Она и реагирует на изменение давления.
Измеряемая среда должна быть неагрессивна, по отношению к медным сплавам.
Характеристики
| Параметры | Значение |
| Базовое исполнение корпуса | РШ, без фланца |
| Диаметр корпуса, мм | 63 |
| Резьба соединяющего штуцера | М12х1,5 (М10х1) |
| Класс точности | 2,5 (1,5) |
| Степень пылевлагозащиты защиты | IP 40 |
| Виброзащищенность по ГОСТ 12997-84 | L3 |
| Устойчивость к климатическим воздействиям по ГОСТ15150-69 | У2, от -50 до +60 °С. |
| Диапазон измеряемого давления, МПа | от 0 до 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40;,60 |
| Средний срок службы изделия | 12 лет |
| Гарантийный срок эксплуатации | 1 год |
| Масса манометра МП2-У2, не более | 0,15 кг |
Схемы

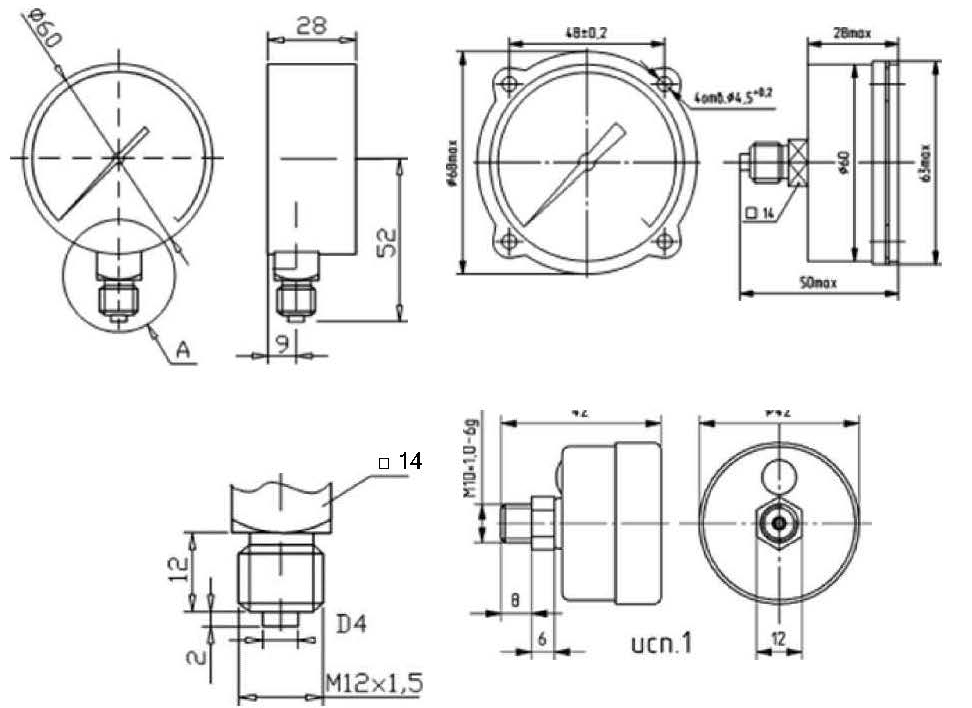

Рис.1 Габаритные и присоединительные размеры манометра МП2-У2
Комплектация
- Манометр МП2-У2 - 1 шт
- Паспорт - 1 шт
- Руководство - 1 шт При поставке потребителю партии приборов не менее 10 шт. прилагается одно руководство на каждые три прибора.
