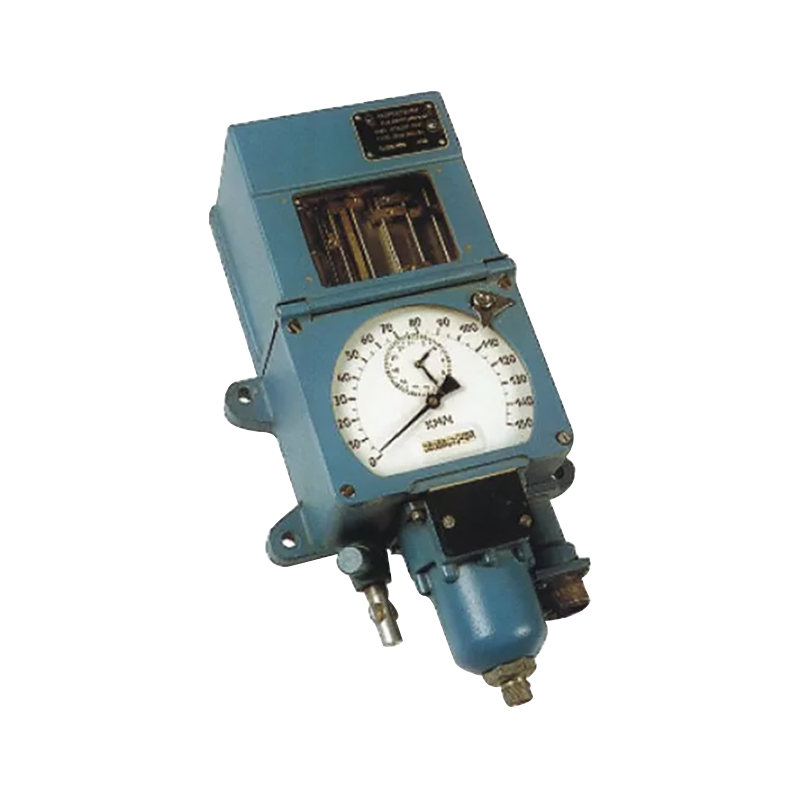

Локомотивный скоростемер 3СЛ2М
Описание
Локомотивный скоростемер 3СЛ2М предназначен для:
- отображения скорости движения, пройденного пути и суточного времени;
- сигнализации контролируемых скоростей;
- регистрации скорости движения, пройденного пути, суточного времени и стоянок, давления воздуха в тормозной магистрали и режима торможения;
- регистрации направления движения и огней светофора.
Предлагаем также полный перечень запасных частей механического скоростемера 3СЛ2М:
- карандаш;
- механизм подзавода;
- барабан;
- колесо комбинированное;
- ролик;
- вилка анкерная;
- индикатор тормозного давления;
- валик и др.
Характеристики
| Параметр | Значение | ||
| В зависимости от верхнего предела измерения скорости скоростемеры выпускаются в двух исполнениях: | 3СЛ2М-150П | с пределом измерения скорости от 5 до 150 км/ч | |
| 3СЛ2М-220П | с пределом измерения скорости от 5 до 220 км/ч | ||
| Верхний предел регистрируемого давления воздуха в тормозной магистрали | 0,8 Мпа (8кгс/см2) | ||
| Электропитание скоростемеров осуществляется напряжением постоянного тока | от 42,5 до 55 В | ||
| Номинальный ток в цепи сигнализации контролируемых скоростей | 0,5 А | ||
| Ёмкость счетчика | 999999 км, с ценой деления 1,0 км | ||
| Наибольшая длина диаграммной ленты в одной катушке | 12,5 м | ||
| Масштаб записи на ленте пройденного пути | 1:200000 | ||
| Поле записи на ленте: | скорости (расчетное значение): | для 150 км/ч | 40 мм |
| для 220 км/ч | 39,07 мм | ||
| 30 минутного интервала времени и 24 наклона часов | (30 ±0,5) мм | ||
| давления (расчетное значение) | 25 мм | ||
| огней светофора | (2,5 ±0,5) мм | ||
| заднего хода | (2 ±0,5) мм | ||
| Продолжительность хода часов от одного полного завода | не менее 30 ч | ||
| Количество регистрируемых сигналов огней локомотива светофора | 4 | ||
| Скоростемеры регистрируют на диаграммной ленте движение локомотива «вперед» и «назад» | |||
| Габаритные размеры | 455 x 230 x 176 мм | ||
| Масса | не более 11,4 кг | ||
| Вероятность безотказной работы скоростемеров за 2000 ч должна быть не менее 0,88 в нормальных условиях по ОСТ 25 1240-86 | |||
