Датчики угла поворота (инкрементальные магнитные энкодеры)
Описание
Датчики угла поворота (инкрементальные магнитные энкодеры) для систем противоюзной защиты рельсового транспорта. Энкодеры вращения преобразуют угол поворота вала в электрический сигнал и работают на магнитном принципе действия (эффект Холла).
Основные особенности

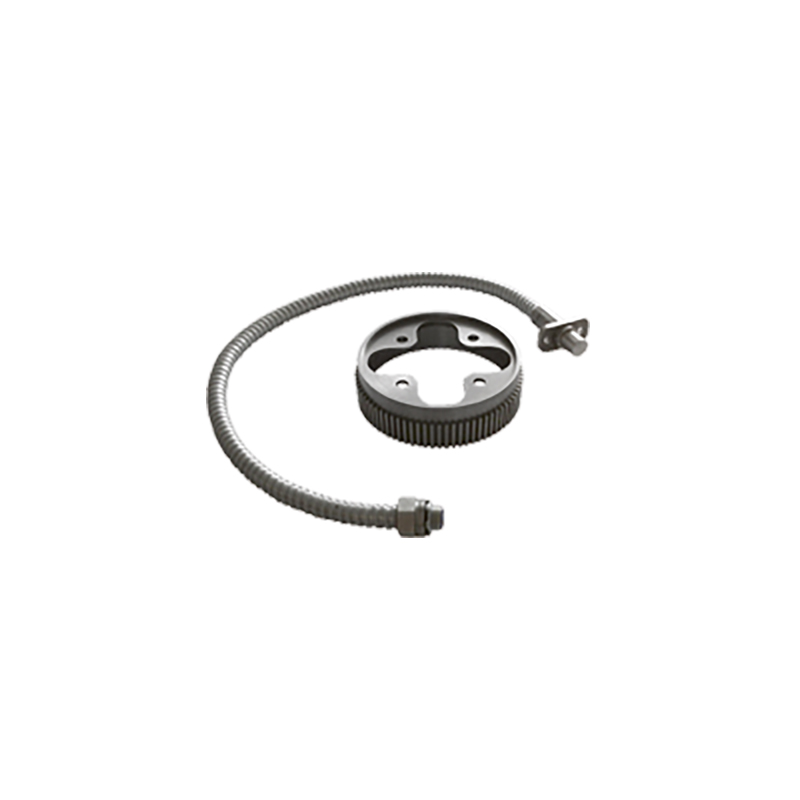

Магнитные энкодеры состоит из следующих основных элементов:
- Импульсное колесо. Вместо него может использоваться аналогичный элемент из состава оборудования, куда устанавливается датчик.
- Импульсный осевой датчик ИОД с чувствительным элементом.
Скорость вращающегося объекта определяется на основе электрических импульсов, которые формирует датчик ИОД с частотой следования зубьев импульсного колеса, установленного на вращающийся объект.
Характеристики
| Параметр | Датчик скорости ДС (в корпусе) |
Датчик ИОД-2 (без корпуса) |
|
| Максимальная частота вращения вала, об/мин | 6 000 | 2 100 | |
| Число импульсов на оборот вала | 80 | 200 | |
| Частота импульсов, Гц | до 8 000 | до 7 000 | |
| Количество выходных каналов | 2 | 2 | |
| Количество групп каналов | 1 | 2 | |
| Фазовый сдвиг между каналами | (90°±30°) | 90° | |
| Выходной сигнал, мА | первая группа каналов, напряжение, В |
- |
низкий: 1,5; высокий: Uпит |
| вторая группа каналов токовая, мА |
низкий: 4,3 - 8,9; высокий: 11,3 - 17,4 |
низкий: 4,3 - 8,9; высокий: 11,3 - 17,4 |
|
| Напряжение питания, В | 16±1 | от 10 до 26 | |
| Потребляемая мощность, не более, ВА | 1 | 1 | |
| Рабочая температура, °С | от -50 до + 60 | от -55 до +85 | |
| Габаритные размеры, мм | ИОД (без учета кабельной части) |
60х110 |
155х66,2 |
| импульсное колесо | 162,5х45,5 | ||
| Масса, кг | ИОД |
0,73 |
4 |
| импульсное колесо | 1,35 | ||
| Стойкость к внешним механическим воздействиям по ГОСТ 17516.1-90 | Группа М27 (для применения на ж/д транспорте) | Группа М27 (для применения на ж/д транспорте) | |
| Степень защиты по ГОСТ 14254-96 | IP 68 | IP 67 | |
| Расстояние между ИОД и полюсным колесом (с учетом радиального биения колеса), мм | от 0,4 до 1,4 | - | |
| Радиальное биение базовой поверхности полюсного колеса, мм | 0,3 | - | |
| Срок службы | 20 лет | ||
Модификации
Производятся следующие разновидности датчиков угла поворота:
- датчик скорости ДС – формирует 80 импульсов на оборот вала при скорости вращения 6 000 оборотов в минуту;
- импульсный осевой датчик ИОД-2 в корпусе - формирует 200 импульсов на оборот вала при скорости вращения 2 100 оборотов в минуту. По габаритным и присоединительным размерам полностью взаимозаменяем с датчиком импульсов вращения типа REN 704-TF/001.
