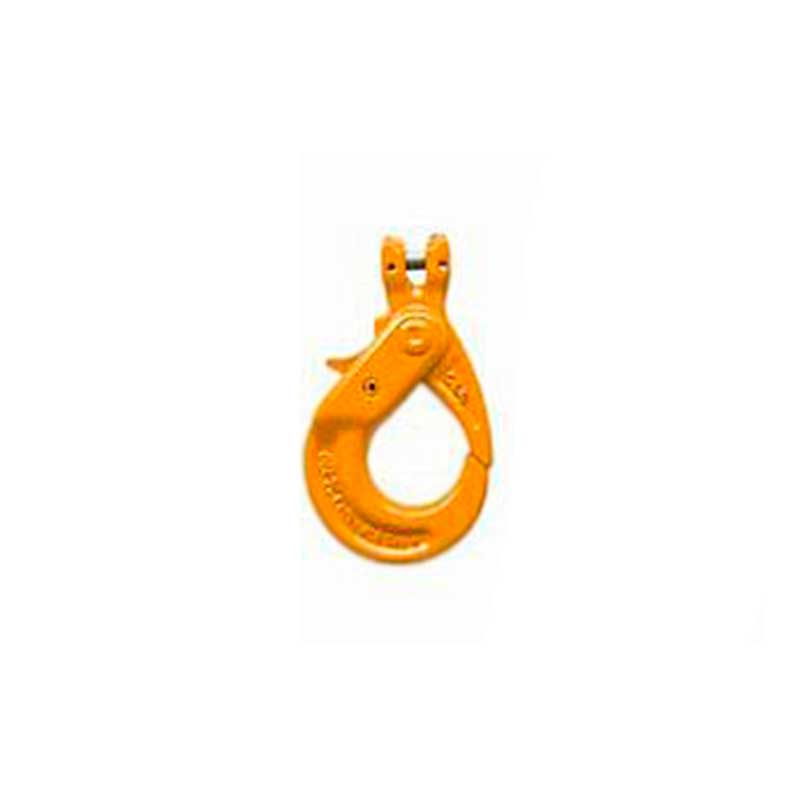

Крюк самозакрывающийся с вилочным соединением XLC
Описание
Крюк самозакрывающийся с вилочным соединением XLC - это элемент крепежа, применяемый в составе различных приспособлений для подъема, монтажа и буксировки.
Характеристики
| Код | Г/п тонн | Для цепи d | Высота | Ширина | Ширина | Толщ. | Шири-на | Нар. шир. | Нар. шир. | Выс. | Диам. | Вес/ шт |
| t | mm | a | b | c | d | e | f | g | h | i | kg | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | ||||
| XLC05 | 0.8 | 5 | 92 | 7 | 32 | 16 | 26 | 28 | 77 | 131 | 6 | 0.49 |
| XLC0 | 1.12 | 6 | 92 | 7 | 32 | 16 | 26 | 28 | 77 | 131 | 8 | 0.49 |
| XLC1 | 2 | 7/8 | 116 | 9 | 43 | 23 | 29 | 32 | 92 | 161 | 9 | 0.91 |
| XLC2 | 3.2 | 10 | 143 | 11 | 47 | 32 | 35 | 42 | 111 | 200 | 13 | 1.77 |
| XLC3 | 5.4 | 13 | 167 | 14 | 61 | 37 | 45 | 54 | 142 | 242 | 16 | 3.33 |
| XLC4 | 8.2 | 16 | 201 | 18 | 74 | 43 | 56 | 68 | 185 | 293 | 20 | 6.75 |
| XLC5 | 12.8 | 18/20 | 232 | 22 | 88 | 51 | 63 | 82 | 207 | 341 | 24 | 9.57 |
Схемы

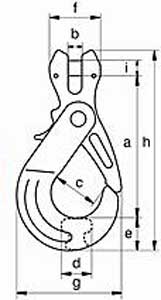

Рис.1. Схема крюка самозакрывающегося с вилочным соединением XLC
