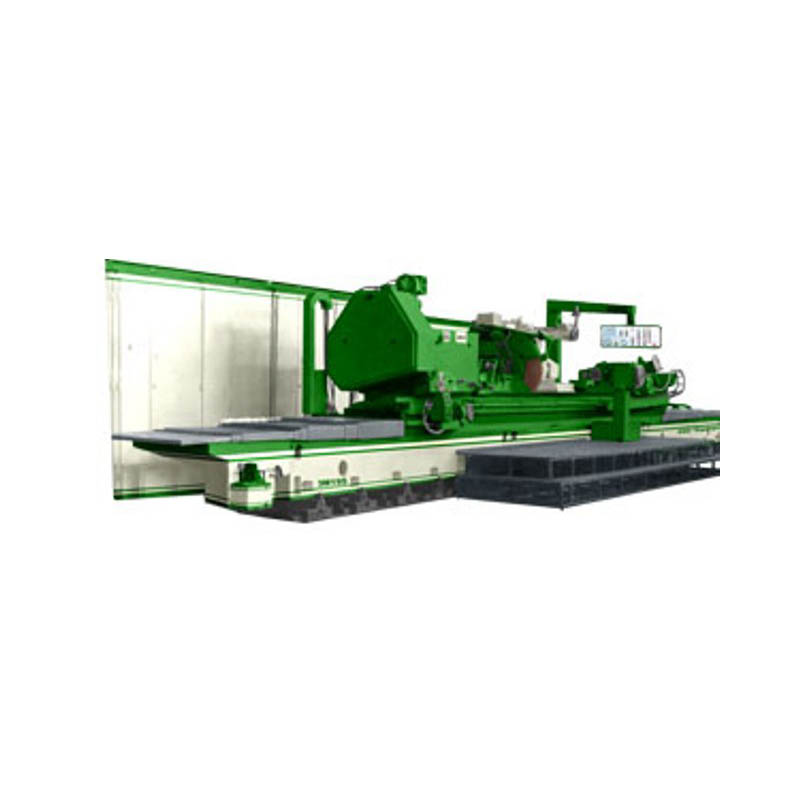

Круглошлифовальный полуавтомат 3М132В, 3У142МВ, 3У143МВ, 3У144МВ

No votes yet
Категория:

Универсальные круглошлифовальные станки моделей 3М132В, 3У142МВ,3У144МВ, 3У143МВ предназначены для шлифования всех видов конических и цилиндрических поверхностей, а также для обработки плоских поверхностей деталей типа направляющие, шайбы, фланцы.

Конструкция станка

Станок может оснащаться электроаппаратурой и электроприводами отечественных и зарубежных фирм Mitsubishi,Siemens, Heidenhain,Fagor. Круглошлифовальные станки оснащены программируемым командо-контроллером, с помощью которого осуществляется управление электроавтоматикой полуавтомата, что повышает его надежность эксплуатации.

Привод механизма подач абразивного инструмента, а также вращения детали осуществляется с помощью электродвигателей переменного тока с частотными преобразователями (частотник).

Круглошлифовальные станки оснащаются устройством балансировки абразивного инструмента во время эксплуатации, состоящим из механизма балансировки инструмента и электронного индикатора амплитуды колебаний. Устройство обеспечивает надежность работы, быстродействие, простоту управления, удобство обслуживания, повышает производительность труда и чистоту шлифования.

На станках возможна установка датчиков активного контроля с навесной и настольной скобами.

Особенности конструкции

  • Бесступенчатое регулирование угловой скорости изделия, продольных и поперечных подач гарантируют возможность обработки на оптимальных режимах;
  • Линейная скорость резания основного шлифовального инструмента 50 м/с, угловая скорость (9840 фут/мин) обеспечивает высокую производительность и качество обработки. Сменные шпиндельные головки диаметром 100, 80 и 60 мм гарантируют необходимую скорость резания при обработке отверстий различных диаметров;
  • Гидростатические опоры шпинделя передней бабки обеспечивают надежную стабильность фиксированного положения его оси при вращении на протяжении всего периода эксплуатации без серьезных затрат на ремонт оборудования;
  • Индикатор контроля амплитуды колебаний абразивного инструмента с помощью балансировочного устройства быстро решает проблемы, связанные дисбалансом абразивного инструмента;
  • Двухступенчатая очистка СОЖ способствует повышению качества обработки и увеличению срока службы смазывающие-охлаждающей жидкости;
  • Механическая передача винт-гайка качения в механизме подач обеспечивает точность перемещения шлифовальной бабки на необходимый размер независимо от возникающих внешних динамических нагрузок на бабку;
  • Гидрофицированный датчик для автоматической правки абразивного инструмента по копиру значительно увеличивает производительность полуавтомата при обработке большого количества деталей;
  • Точность обработанной цилиндрической поверхности изделия- 3 мкм;.
  • Плоскостность торцовой части изделия - 3,6 мим;
  • Шероховатость Rа цилиндрических поверхностей - 0,125 мкм;
  • Шероховатость Rа плоской торцовой части - 0,5 мкм.
Технические данные
Параметры 3М132В 3У142МВ 3У143МВ 3У144МВ
Высота центров, мм: 185 240 240 240
Наибольшие размеры, мм:
  • диаметр
  • длина
280
1000
400
1000
400
1400
400
2000
Размеры шлифуемого отверстия, мм:
  • диаметр:
  • наибольший
  • наименьший
  • наибольшая длина
100
15
125
200
30
125
200
30
125
200
30
125
Наибольшая высота фланца при шлифовании плоскостей, мм: 20 50 50 50
Наибольший диаметр отверстия устанавливаемого в патроне, мм: 200 250 250 250
Наибольшая длина изделия при обработке с люнетом при шлифовании отверстия, мм: 250 350 350 350
Наибольшая масса изделия, кг:
  • при незажатой пиноли
  • при зажатой пиноли
  • при обработке в патроне
55
160
50
200
500
150
200
500
150
200
500
150
Наибольшая длина перемещения стола, мм: 995 1395 1395 2000
Скорость перемещения стола от гидропривода, м/мин.: 3
8
3
8
3
7
3
6
Частота вращения изделия (регулирование бесступенчатое), об/мин.: 25...300 25...300 25...300 25...300
Наибольший угол поворота передней бабки, град.:
  • по часовой стрелке
  • против часовой стрелке
30
90
30
90
30
90
30
90
Мощность электродвигателя привода изделия, кВт: 0.86 1.5 1.5 1.5
Размеры шлифовального круга (наружный диаметр х высота х диаметр отверстия), мм: 600x80x305 600x80x305 600x80x305 600x80x305
Скорость резания, м/с: 50 50 50 50
Наибольшее перемещение по винту, мм: 290 290 290 290
Периодическая подача, мм/об:
  • для станков в обычном исполнении
  • для станков с ЧПУ
0.001...0.05 0.001...0.05 0.001...0.05 0.001...0.05
Скорость врезной подачи, мм/мин.:
  • для станков в обычном исполнении
  • для станков с ЧПУ
0.01...4.5 0.01...9.99 0.01...4.5 0.01...9.99 0.01...4.5 0.01...9.99 0.01..4.5 0.01...9.99
Наибольший угол поворота шлифовальной бабки, град.: ( /-) 30 ( /-) 30 ( /-) 30 ( /-) 30
Мощность электродвигателя привода шлифовального круга, кВт: 11 11 11 11
Мощность электродвигателя привода внутришлифовального устройства, кВт: 1.1 1.1 1.1 1.1
- при правке шлифовального круга 0,05…0,5 0,05…0,5 0,05…0,5 0,05…0,5
Габаритные размеры станка, мм
  • длина
  • ширина
  • высота
5000
2580
2220
5000
3420
2220
5190
3420
2220
6440
3420
2220
Масса полуавтомата, кг.: 6980 7560 9000 10830
