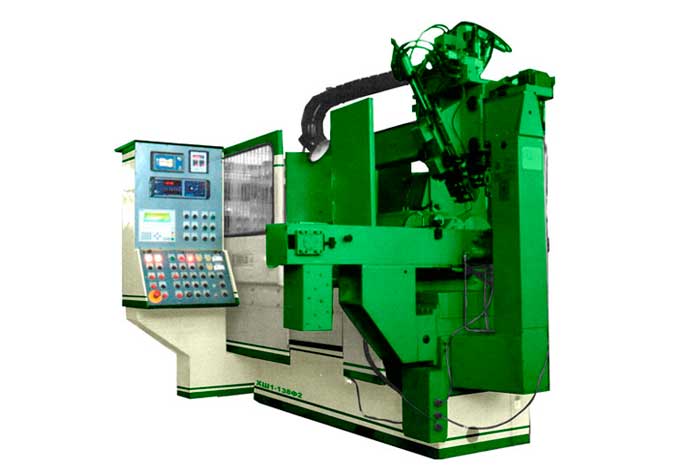

Автомат круглошлифовальный с ЧПУ ХШ1-138Ф2н

No votes yet
Категория:

Автомат специальный круглошлифовальный с ЧПУ модели ХШ1-138Ф2н предназначен для наружного врезного шлифования нескольких цилиндрических поверхностей с автоматическим циклом шлифования (черновое шлифование, чистовое, доводочное шлифование, выхаживание).

Конструктивное исполнение

Автомат оснащен малогабаритным портальным манипулятором для загрузки и выгрузки изделий, установленным на станине станка, и двумя лотками емкостью 15- 20 деталей (загрузочным и разгрузочным), устанавливаемыми за задней бабкой станка.

Также ХШ1-138Ф2н оснащен устройством активного контроля и устройством автоматического вывода конусности изделия.

Автомат поставляется налаженным на обработку конкретной детали Заказчика. Область применения автомата – крупносерийное и массовое производство.

Технические характеристики
Параметры Значение
Расстояние между центрами, мм до 500
Высота центров, мм 190
Размеры шлифования, мм
  • диаметр
  • длина
от 10 до 345
от 10 до 200
Наибольшая масса устанавливаемой заготовки, кг 50
Окружная скорость шлифовального круга, м/сек не более 50
Скорость врезных поперечных подач шлифовального круга, мм/мин 0,01 – 300
Дискретность заданий перемещения шлифовальной бабки, мм 0,001
Питающая сеть:
  • род тока
  • частота, Гц
  • ннапряжение, В
трехфазный переменный
50
380
Мощность двигателя привода шлифовального круга, кВт 15
Суммарная мощность установленных электродвигателей, кВт 26
Габаритные размеры станка с отдельно расположенным оборудованием, мм 4250х3840х2700
Масса автомата с приставным оборудованием, кг 8800
Производительность автомата при припуске 0,3 мм на диаметр и К=1,0, шт/час 125
Шероховатость обработки, Ra, мкм 0,4

Комплектность

Автомат ХШ1-138Ф2н комплектуется:

  • системой ЧПУ,
  • шкафом управления и электродвигателями,
  • устройством, контролирующим моментом касания шлифовального круга,
  • устройством автоматической балансировки шлифовального круга.
