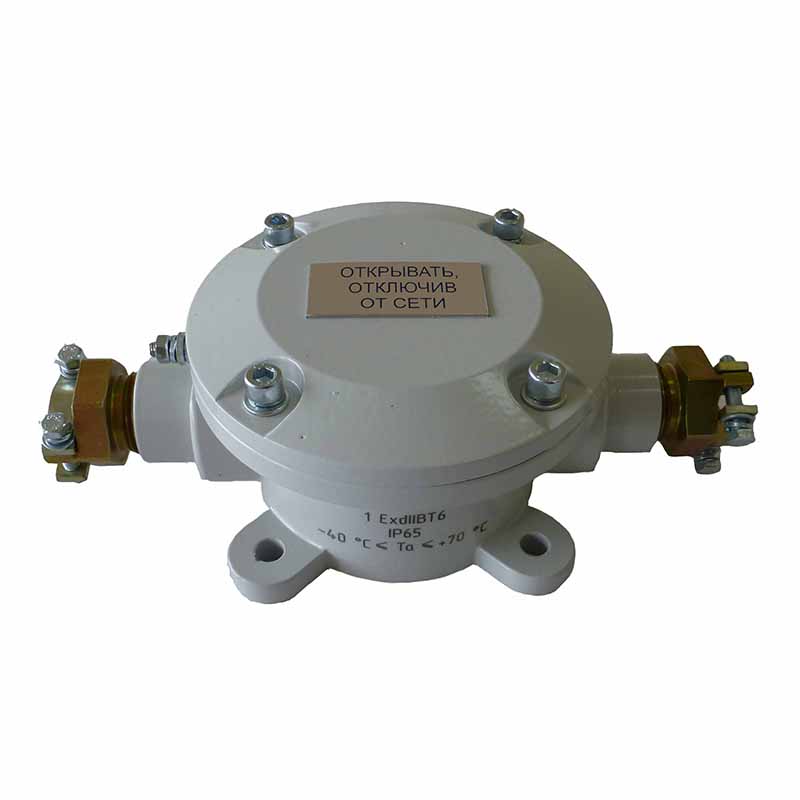

Коробка соединительная КСВ

Коробка соединительная КСВ является механическим устройством для создания электрического соединения между токопроводящими жилами двух электрокабелей.

Назначение

Применяется для организации разъемных электрических соединений во взрывоопасных зонах.

Модификации могут различаться типоразмером кабельного ввода:

  • для кабеля ПВС,
  • для круглого бронированного кабеля.

Поэтому в комплекте к соединительной коробке должны быть уплотнительные втулки, соответствующие размерам используемых кабельных изделий.

Устройство и работа

Корпус коробки соединительной КСВ изготовлен из алюминиевого сплава методом литья и состоит из двух частей:

  • основания,
  • крышки.

Внутри основания закреплена клеммная колодка, а с противоположных концов устроены герметичные кабельные вводы. Внутри и снаружи основания имеются зажимы для заземляющего проводника, оснащенные пружинными шайбами.

Крышка прикрепляется к основанию винтовым соединением. Предотвращение ослабления соединения обеспечивается пружинными шайбами. Открытие крышки для соединения/отсоединения проводников должно выполняться при отсутствии на них напряжения.

Особенностью конструкции соединительной коробки является отсутствие в ее составе легковоспламеняемых и горючих материалов. Этим обеспечивается ее пожаробезопасность. При этом все используемые конструктивные элементы выполнены из экологически безопасных материалов.

Монтаж устройства выполняется при помощи винтов. Перед подсоединением проводников необходимо все зажимы и поверхности, обеспечивающие взрывозащиту, покрыть слоем противокоррозионной смазки.

После выполнения монтажа необходимо проверить:

  • правильность соединений,
  • наличие всех предусмотренных крепящих и контрящих элементов,
  • ширину взрывонепроницаемой щели (не более 200мкм).

Название от производителя Меридиан

Соединительная коробка КСВ

Взрывозащита подтвержденного уровня

1ExdIIВT6

Степень пылевлагозащиты

IP65

Рабочий температурный интервал

(-40÷+70) °C

Внешняя влажность изделия

<95% при +40 °С

Допустимая амплитуда  ускорения вибраций частотой (10÷150) Гц

<0,5g

Число кабельных вводов

1 или 2

Число двухпроводных клемм в колодке

3

Сечение подключаемых проводников

<2,5 см2

Сила тока клемм

<10 А

Напряжение клемм

<400 В

Объем внутреннего пространства

<172 см3

Сопротивление электроизоляции клемм относительно корпуса

>20 МОм

Размер одной КСВ

122х230х76 мм

Масса без тары

1 кг 950 грамм
