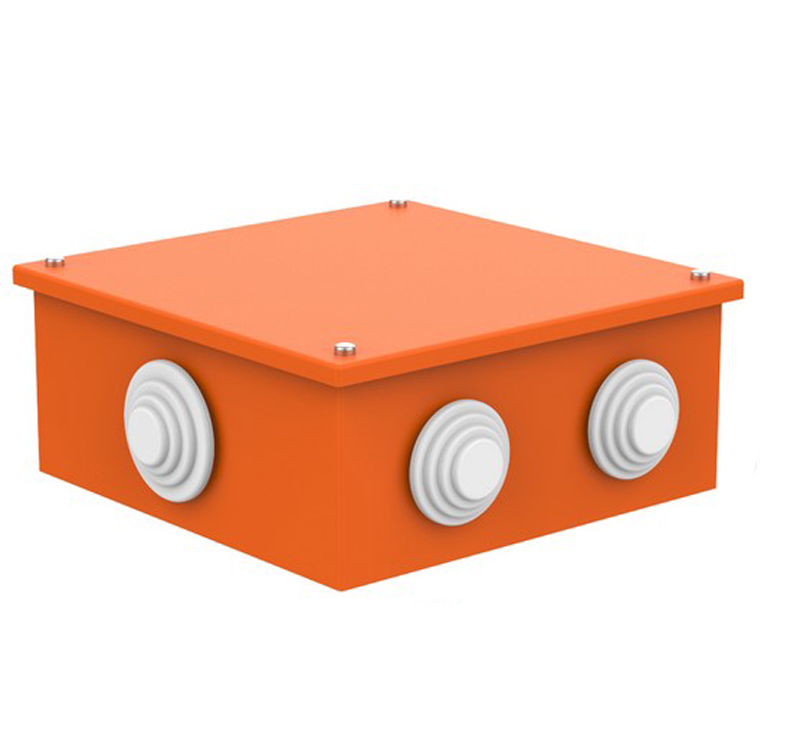

Коробка огнестойкая ККВ

Документация:
Паспорт(216.17 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Огнестойкая коробка ККВ предназначена для соединения и распределения огнестойких кабельных линий. Огнестойкие коробки поставляются в комплекте с керамической клеммой и сальниками для герметизации кабельных вводов.

Характеристики

Наименование Значения
Предельная огнестойкость Е 60 (Р60)
Степень защиты IP65
Корпус коробки выполнен из оцинкованной стали;
Рабочая температура окружающей среды, С - от -40 до +45
Габаритные размеры
Маркировка Размер по крышке, мм (длина, ширина, высота) Размер по телу, мм (длина, ширина, высота) Клеммы Кабельные вводы
KKB-100х100х50-4х4-4х20-Е60 120х120х50 86х86х45 4 шт для 2,5-4 мм2 4 шт для кабеля ø20 мм макс.
KKB-100х100х50-4х10-4х20-Е60 120х120х50 86х86х45 4 шт для 6-10 мм2 4 шт для кабеля ø20 мм макс.
KKB-150х150х65-6х4-4х25-Е60 184х184х65 150х150х60 6 шт для 2,5-4 мм2 4 шт для кабеля ø25 мм макс.
KKB-150х150х65-8х4-6х25-Е60 184х184х65 150х150х60 8 шт для 2,5-4 мм2 6 шт для кабеля ø25 мм макс.
KKB-150х150х65-6х10-4х25-Е60 184х184х65 150х150х60 6 шт для 6-10 мм2 4 шт для кабеля ø25 мм макс.
KKB-150х150х65-8х10-6х25-Е60 184х184х65 150х150х60 8 шт для 6-10 мм2 6 шт для кабеля ø25 мм макс.
KKB-150х150х65-4х16-4х25-Е60 184х184х65 150х150х60 4 шт для 16 мм2 4 шт для кабеля ø25 мм макс.
KKB-150х150х65-6х16-6х25-Е60 184х184х65 150х150х60 6 шт для 16 мм2 6 шт для кабеля ø25 мм макс.
KKB-150х200х85-10х4-6х40-Е60 185х235х85 150х200х80 10 шт для 2,5-4 мм2 6 шт для кабеля ø40 мм макс.
KKB-150х200х85-12х4-8х40-Е60 185х235х85 150х200х80 12 шт для 2,5-4 мм2 8 шт для кабеля ø40 мм макс.
KKB-150х200х85-10х10-6х40-Е60 185х235х85 150х200х80 10 шт для 6-10 мм2 6 шт для кабеля ø40 мм макс.
KKB-150х200х85-12х10-8х40-Е60 185х235х85 150х200х80 12 шт для 6-10 мм2 8 шт для кабеля ø40 мм макс.
KKB-150х200х85-8х16-6х40-Е60 185х235х85 150х200х80 8 шт для 16 мм2 6 шт для кабеля ø40 мм макс.
KKB-150х200х85-10х16-8х40-Е60 185х235х85 150х200х80 10 шт для 16 мм2 8 шт для кабеля ø40 мм макс.

Схемы

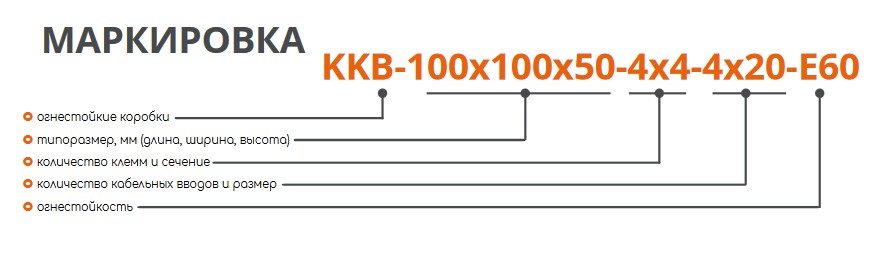

Рис.1. Структура условного обозначения
