Контакторы ПМЛ-7110 ... ПМЛ-7114

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

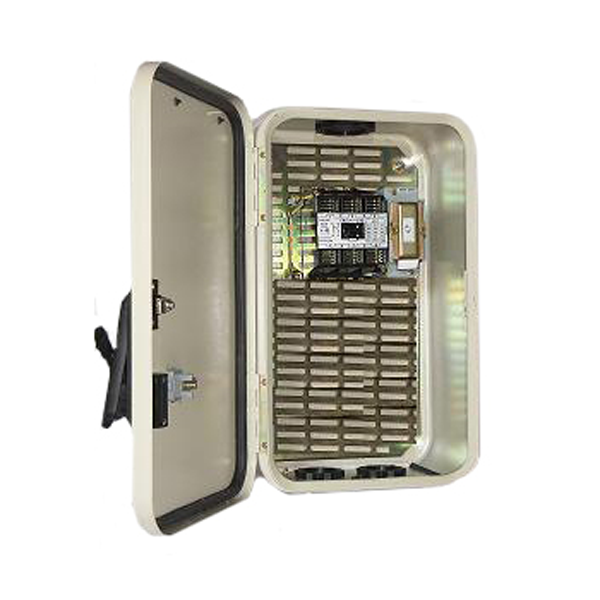

Модели нереверсивных контакторов обладают конструкцией в металлической оболочке, без оснащения тепловым реле, с возможностями дополнительного увеличения количества используемых контактов. При подключении приставок ВКЛ численность контактов легко можно увеличить.

Работа контакторов серии ПМЛ-7110 обеспечивается переменным током цепи управления, и в отличие от других моделей девайс обладает защитой уровня IP54.

Назначение

Контакторы данноно типа предусматривают уровень номинального тока главной цепи 250 А. Предназначены для комплектации схемы управления электроприводами, остановки, реверсирования электрических двигателей с оснащением короткозамкнутым ротором, других систем и механизмов.

Где применяется

Применение контакторов в металлическом корпусе с реле марки РТЛ обеспечивает защиту разных видов силовых установок от воздействия перегрузок, токов, появляющихся при обрыве одной фазы.  Устройства применяются для безотказной работы стационарных установок и моделей с дистанционным управлением, для осуществления реверсирования, остановки токоприемников электроустановок с параметрами:

  • Напряжения до 660 В;
  • Переменного тока частоты 50 Гц.

Особенности (преимущества, недостатки)

Вы можете увеличивать количество вспомогательных контактов при помощи приставок ВКЛ, которые предназначены для задержки замыканий, размыкания контактов вспомогательной цепи. Производятся следующие модификации контакторов этой серии на номинальный ток 250 А:

ПМЛ-7111 2 размыкающие и 1 замыкающий вспомогательный контакт
ПМЛ-7114 1 размыкающий контакт, 5 замыкающих
ПМЛ-7113 1 размыкающий, 2 замыкающих контакта
ПМЛ-7112 3 размыкающих, 2 замыкающих вспомогательных контакта

Комплект поставки

Контакторы на номинальный ток 250 А модели ПМЛ-7110/ПМЛ-7114/ПМЛ-7113/ПМЛ-7112/ПМЛ-7111 1
Эксплуатационная документация (паспорт, техническое описание и инструкция по эксплуатации) 1
Упаковка
Технические характеристики
Параметры Значения
Номинальный ток главной цепи 250 А
Номинальный уровень напряжения по изоляции 660 В
Номинальное напряжение втягивающей катушки 24, 48, 40, 127, 110, 220, 230, 240, 380, 415, 400, 500, 660 В
Частота 50 Гц
Номинальный рабочий ток при напряжении 380 В, 550 В, 660 В 205, 200, 125 А
Максимальный уровень частот включения без нагрузки, с нагрузкой 2400/600 вкл.час
Варианты винтового крепления 4 болта М6
Износостойкость механическая/коммутационная Б 5/0,5, В 3/0,25 млн.циклов
Мощность, необходимая для потребления катушки контактора включения/удержания 800/56,0 В.А
Конструкция Без реле, без установки на DIN-рейку
Мощность двигателя категории АС-3 380 В, 132,0 кВт
Габаритные размеры 500х300х220 мм
Установочные размеры 525х200 мм
Вес 16,6 кг
Уровень защиты IP54
