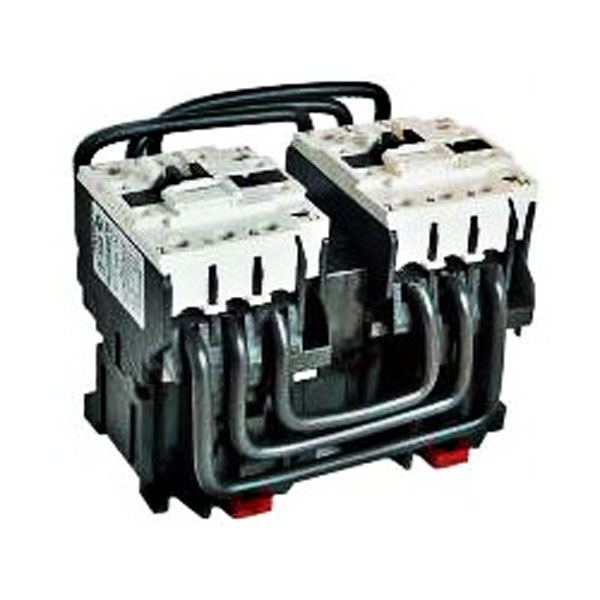

Контактор ПМЛ-1561М
Описание
ПМЛ-1561М – это электромеханический пускатель, который широко применяется в системах управления режимами работы электрических двигателей. При помощи этого контактора осуществляется прямой пуск и остановка трехфазного электропривода с короткозамкнутым ротором.
Особенности конструкции
Пускатели этой модели выполнены в виде корпусного узла и не имеют защитной оболочки. Также у них отсутствует тепловое реле, а для охлаждения используется пассивная система охлаждения. Для работы контактора применяется реверсная схема работы, питание его управляющей цепи осуществляется от переменного тока. Степень защищенности устройства от попадания влаги и пыли отвечает IP20.
ПМЛ-1561М отличаются компактными параметрами – их размер составил всего лишь 84,7х78,0х103,1 мм, а для установки устройства требуется место 50х94,3мм. Монтаж в рабочем месте реализован посредством использования стандартной DIN-рейки и четырех винтов типа М4.
Комплектность
- Контактор ПМЛ-1561М;
- Руководство по работе;
- Сертификат.
| Параметр | Значение |
| Параметры тока рабочей цепи: | 660 V, 10 A, 50 Hz |
| Напряжение втягивающей катушки: | от 24 V до 660 V, 50 Hz |
| Износоустойчивость механическая/коммутационная: | (А)-20/3,0 (Б)-10/1,5 и (В)-3/0,3 |
| Рабочие токи при напряжениях 380 V, 550 V и 660 V: | 10 A, 10 A и 6 A |
| Мощность контакторной катушки для режима | |
| "включение" | 68±8 VA |
| "удержание" | 8±1,8 VA |
| Предельные частоты включения для режимов: | |
| "нет нагрузки" | 3600 вкл/час |
| "есть нагрузка": | 2400 вкл/час |
| Вес: | 0,68 kg |
