Контактор ТКС111ДОД

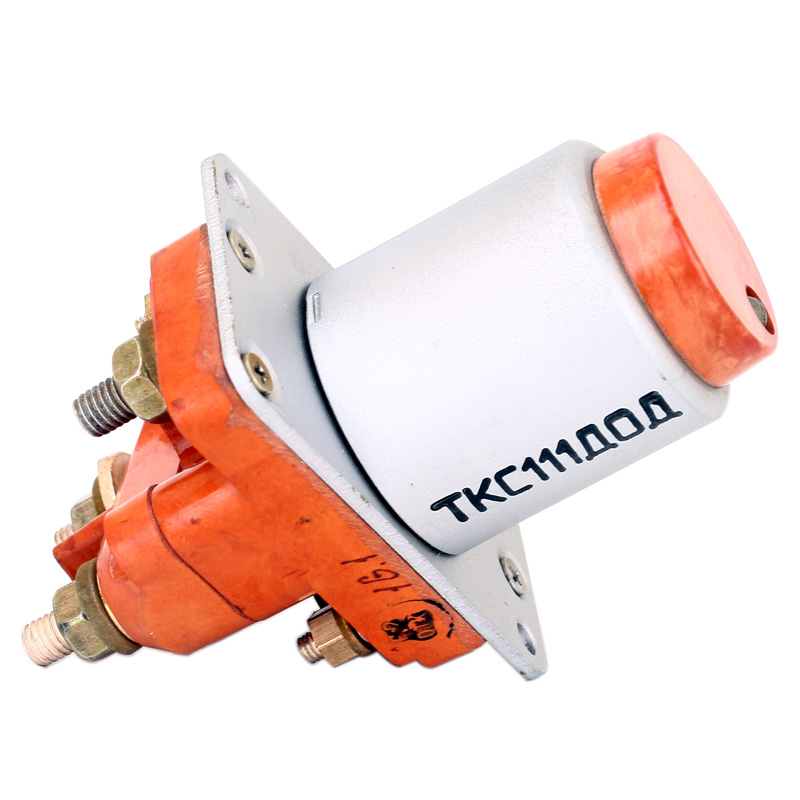

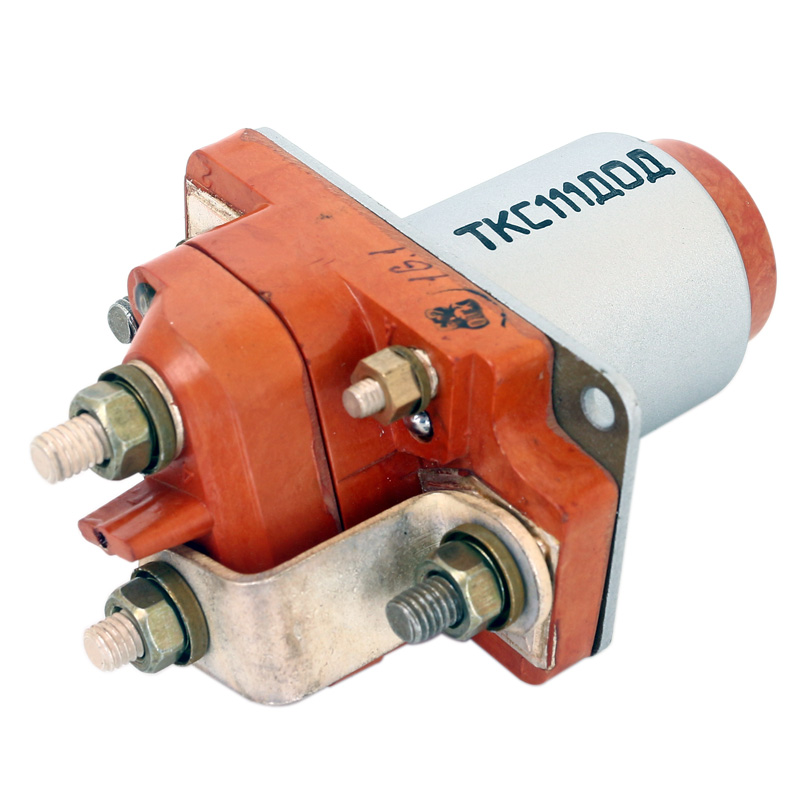

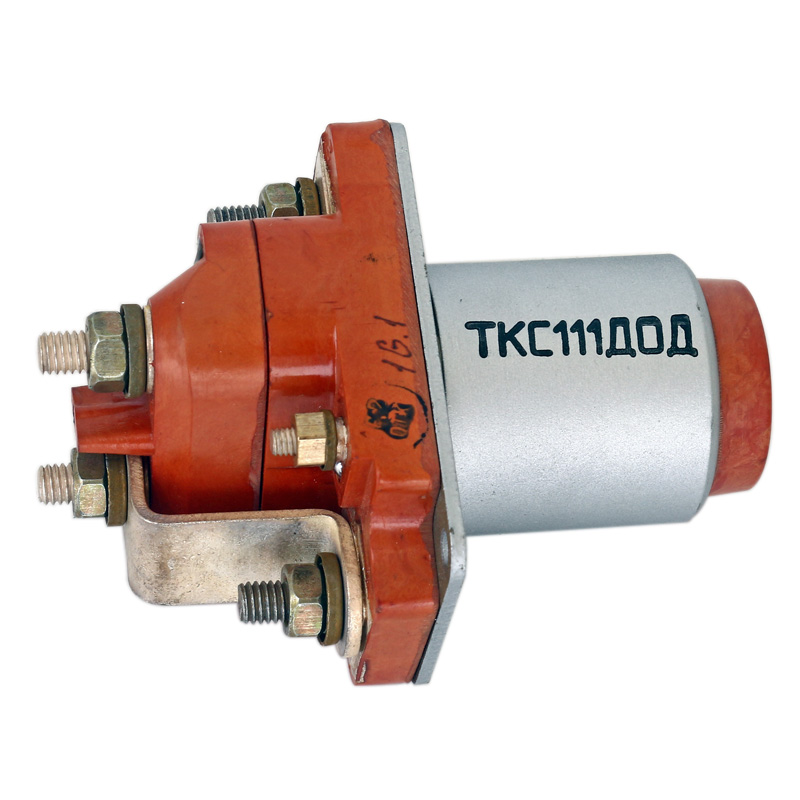

Контактор ТКС-111 ДОД является одноцепным переключающим контактором. Основная функция контактора – это коммутация цепей постоянного тока в электрических схемах авиационной техники, которая работает в различных условия, включая и тропические.

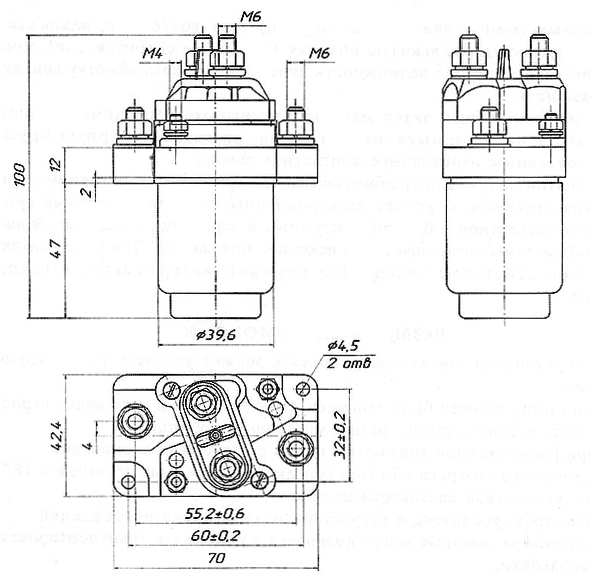

Устройство и принцип действия

Основные составляющие контактора: электромагнит, контактная система, возвратная пружина и узел блок-контакта.

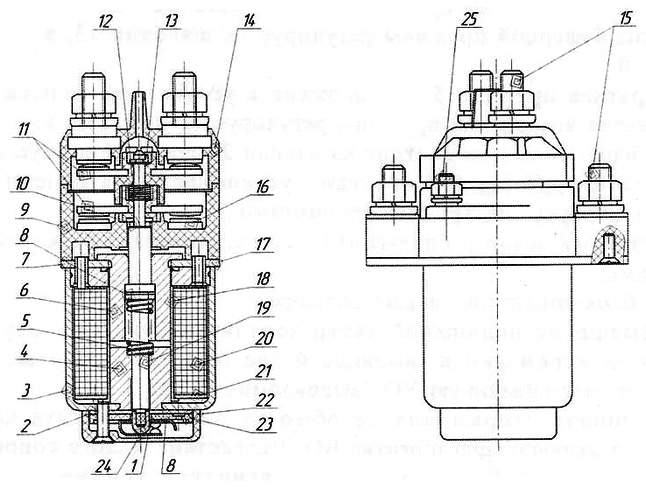

Рис. 1. Схематическое устройство ТКС111ДОД

1. Шинка;
2. Прокладка;
3. Корпус;
4. Полюс;
5. Пружина;
6. Сердечник;
7. Фланец;
8. Шайбы;
9. Панель;
10. Шайба;
11. Шпилька;
12. Пружина;
13. Шайба;
14. Крышка;
15. Винты;
16. Шинка;
17. Плита;
18. Втулка;
19. Шток;
20. Катушка;
21. Шайба;
22. Колпачок.

Электромагнит имеет замкнутую магнитную систему и состоит из сердечника, фланца, полюса, катушки и цилиндрического корпуса. Сердечник перемещается в латунной втулке и с помощью штока сообщает движение контактной системе. Катушка размещена в корпусе и фиксируется на полюсе по внутреннему диаметру втулки.

В момент подачи напряжения на обмотку электромагнита создается большое электрическое усилие, служащее для перемещения сердечника. Вследствие этого сердечник притягивается к полюсу, тем самым приводя в движение подвижную часть контактной системы.

При отключении напряжения, сердечник и подвижная часть контактной системы приходят в исходное состояние.
