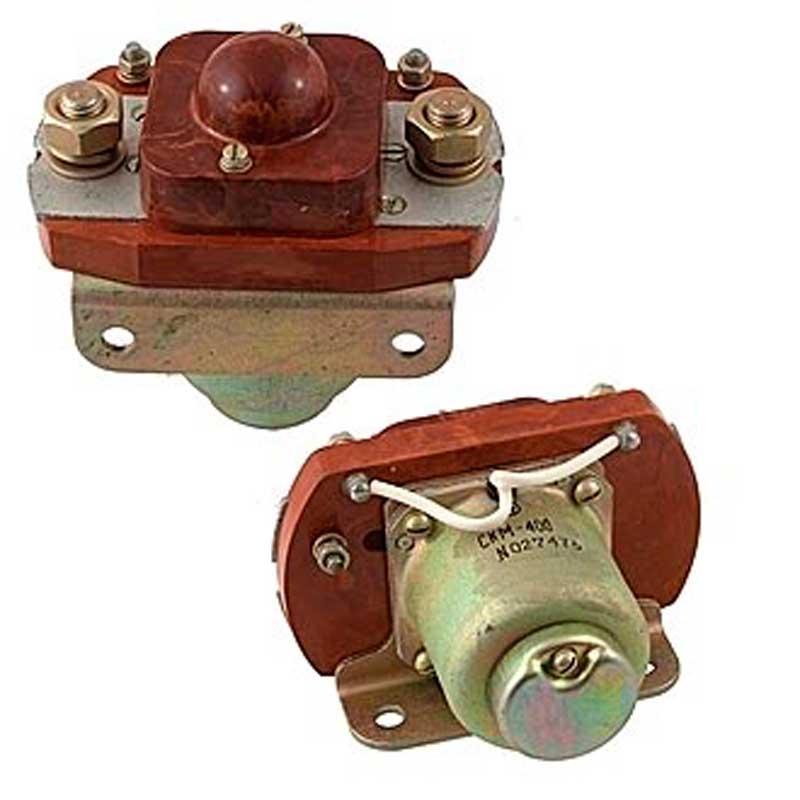

Контактор КМ 400ДВ

Контактор КМ 400ДВ устанавливается в пульт управления А-547У.3.00.00.

Об оборудовании

Контактор А-547У.13.00.00 используется для осуществления дистанционных включений или выключений текущих потребителей электрической энергии, которая имеет постоянный ток. Наибольшее значение напряжения имеет предел в 30 Вольт. Входит в состав управляющего пульта, за счет которого обеспечивается тотальный контроль над работой А-547У (сварочный тип полуавтомата).

Контактор с длительным периодом рабочего состояния, работает в цепи, где ток не должен превысить значение в 400 Ампер. Если на корпусе нет повреждений, не происходит самопроизвольных замыканий или размыканий, то размер линейного ускорения контакта может достичь 8,0 g. В месте, где он закреплен, может выдержать тряску с коротким временным размером, при частоте 59…101 удар за минуту при значении ускорения в 4,0 g.

Внешнее описание, состав

Контактор КМ 400 ДВ включает в свой рабочий список электрический магнит, контактную систему и вспомогательные элементы. Электромагнит имеет втяжные характеристики, магнитная цепь замкнута. В контактном устройстве содержится 6 контактов разбитые на 3 пары. Одна пара -  это шунтирующие размыкающие контакты, две другие пары - это силовые замыкающие контакты. Катушка в магните владеет двумя обмотками: включающая и удерживающая. Шунтирующие контакты нужны, чтобы шунтировать удерживающую обмотку при дотрагивании к подвижной системе.

  • Силовой контакт в цепях имеет стандартный показатель напряжения 27 Вольт.
  • Ток в контакторе владеет номинальным показателем в 400,0 Ампер.
  • 15,57 грамм серебра в контакторе.
  • 0,341 килограмма меди находится в КМ 400Д-В.
  • 2 раза в 60 секунд, таким размером характеризуется допустимый показатель включений продуктов.
  • Длина 10,5 сантиметров.
  • Ширина 6,5 сантиметра.
  • Высота 10,2 сантиметра.
  • Вес контактора 1 000 грамм.
