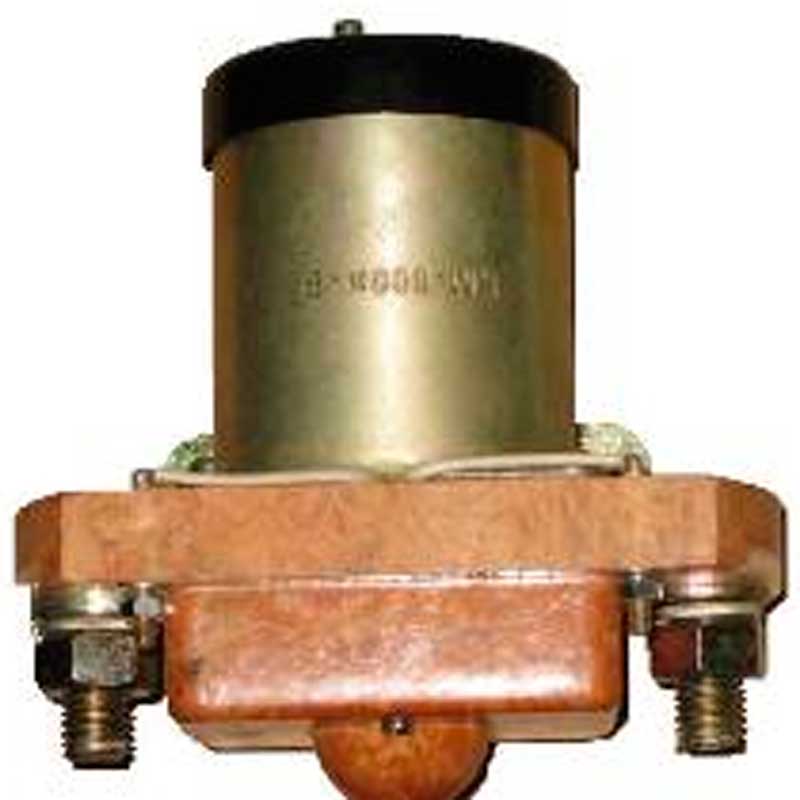

Контактор КМ 600ДВ

Контактор КМ 600ДВ малогабаритное устройство, рассчитанное для рабочих нагрузок в сфере авиации и сварки.

Об оборудовании

Контактор А-547У.30.00.00 осуществляет выключение и включение всех потребителей, которые потребляют электрический тип энергии в авиационной электрической системе, где работает постоянный ток при не превышающем показателе напряжения в размере тридцать Вольт. Наш влагостойкий контактор работает согласно длительному рабочему режиму.

Помимо техники в авиации, наш продукт весьма продуктивно занимается работой в сварочном направлении производства. Он устанавливается в устройство сварки, где и происходит коммутация рабочих цепей. Так же может работать в железнодорожном, тракторном оборудовании.

Внешнее описание, состав

Основой для КМ600Д-В является электромагнит и его помощники: система контактного типа, вспомогательные элементы. Сердце контактора – электромагнит, создан с замкнутой цепью магнитного поля. Исполнение электромагнита – втяжное. Три двойки контактов образуют устройство контактного типа. Первая двойка контактов включает в себя два шунтирующих контакта, направленных на размыкание. Две другие двойки контактов это силовые контакты, направленные на замыкание.

Катушка данного электромагнита является двухобмоточной:  первая обмотка включающая, вторая обмотка удерживающая. За счет шунтирующих контактов достигается процесс шунтирования в обмотке, которая отвечает за удержание, происходящее, когда на подвижную систему оказывается прикосновение.

  • 600 Ампер достигает рабочий ток в главных контактах.
  • Промежуток тока, подвергающийся коммутации, с пределами от 20 Ампер до 600 Ампер.
  • Электромагнит потребляет 0,67 Ампер тока.
  • Напряжение можно упасть на контакте в размере, не превышающем 0,15 Вольт.
  • Сварочный контактор рассчитан на показатель 10 тысяч включений при работе с номинальным током.
  • Самый большой показатель тока, который попадает под коммутацию, может достигнуть 4 800 Ампер.
  • Весовое значение 1 650 грамм.
  • Исполнение климата – В2.
  • Ширина равна 130 мм.
  • Глубина 80 мм.
  • Диаметр контактора по болтам крепления примерно 72 мм.
  • Высота 121 мм.
