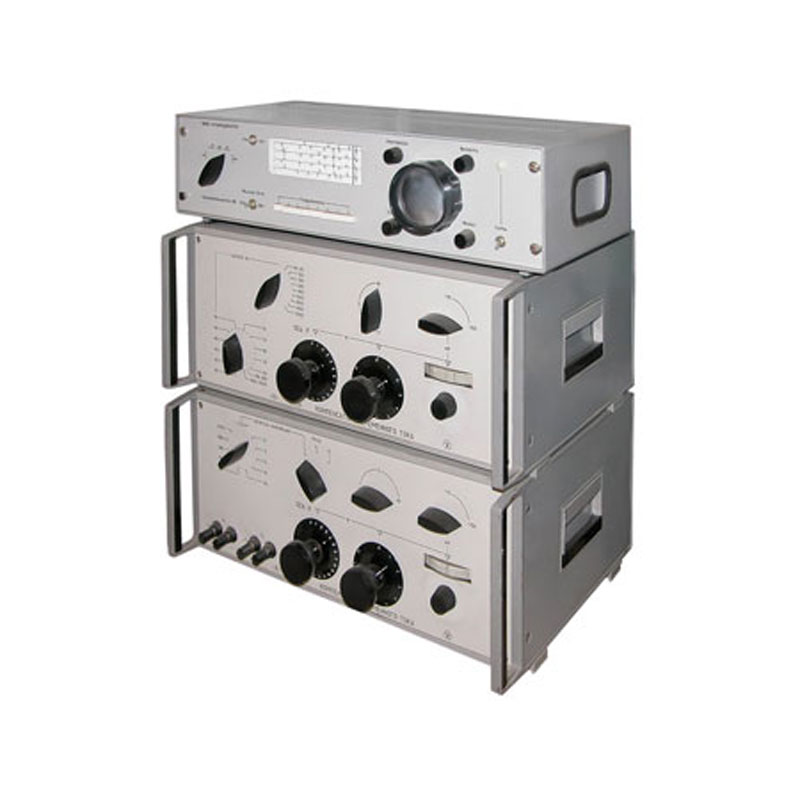

К509

Компенсатор переменного тока К509 - это прибор переменного тока, который был разработан и успешно применяется для определения значений ортогональных составляющих параметров в линейных электрических цепях. Частота в цепях может колебаться от 39 до 10 000 Герц. Процесс сравнения напряжения на элементах цепей к напряжением, которое является компенсирующим, является продуктом создания от синфазной, а так же квадратурной измерительных цепей компенсатора.

Возможные потребители

  • Производственное предприятие любого направления производства.
  • Предприятия, которые занимаются электромонтажными работами.
  • РАО РЭС России.
  • Энергосбытовые компании.
  • Территориальные генерирующие компании.

Примечание по работе

При рабочей частоте в диапазоне от 100 до 10 000 Герц, включая эти показатели, необходимо эксплуатировать нульиндикатор, а так же делитель напряжения и амперметр, который по своим характеристикам подходит под определенный частотный диапазон, но не входит в стандартный комплект поставки оборудования.

Номинальное значение характеристики компенсатора К509

Числовое значение

Частота рабочего тока

от 40 до 60, 100, 150, 200, 400 1000, 2000, 4000, 10000 Гц

Рабочего тока

0,5 А

Соответствующие конечные пределы компенсирующего напряжения измерительных цепей рабочего тока

161,1 и 1611 мВ

Входные напряжения делителя напряжений

1.5, 3, 7.5, 15, 30, 75, 150, 300 и 600 В

Ток делителя

1,5 мА

Классы точности

Класс точности Частота для этого класса, Гц
0,1 или 0,04 от 40 до 60
0,25 или 0,1 100, 150, 200
0,5 или 0,2 400, 1000
1,0 или 0,4 2000, 4000
1,5 или 0,6 10000

Габаритные и весовые характеристики

  • Измерительный блок К516 имеет размеры: длина 49 см, ширина 38,6 см, высота 21 см. Вес составляет 12 кг.
  • Размеры измерительного блока К517 без упаковки: длина 49 см, ширина 38,6 см, высота 21 см. Вес - 14 кг.
  • Вес трансформатора И57 - 6 кг. Размеры: длина 12 см, ширина 23 см, высота 19 см.

Компенсатор тока К509 состоит из трех комплектующих: измерительный блок К516; измерительный блок К517; трансформатор И57. В комплект поставки входят эти три комплектующие, паспорт на изделие, а так же подробная инструкция по эксплуатации. Продукция изготавливается под заказ.
