Колесо насосное Т328.65.31.04 БМЗ зап

No votes yet

Колесо насосное Т328.65.31.04 БМЗ зап предназначено для плавной передачи крутящего момента от коленчатого вала дизеля на вал главного вентилятора и коленчатый вал компрессора.

Область применения

Насосное колесо устанавливается на вал гидромеханической муфты гидромеханического редуктора тепловоза типа ЧМЭ3.

Технические характеристики
Параметры Значение
Диаметр наружный, мм 360
Высота, мм 79
Масса, кг 16,4
Материал СЧ35 ГОСТ 1412-85
Применяемость ЧМЭ3

Устройство и принцип действия

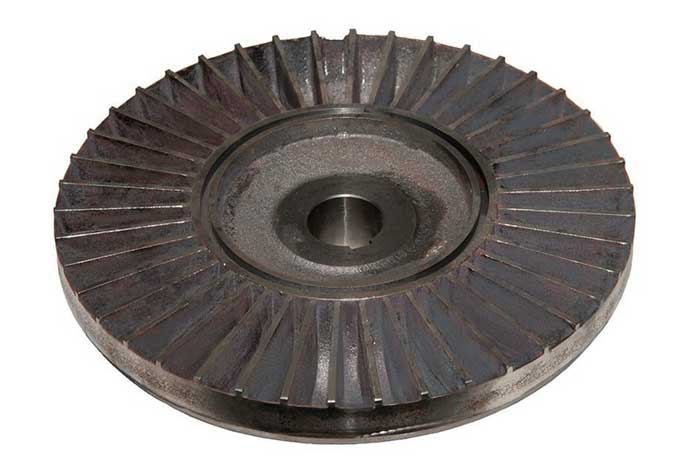

Колесо насосное представляет собой плоскоцилиндрическую деталь, которая имеет внутренние ребра (лопатки) расположенные в радиальном направлении. В центре детали выполнено отверстие и шпоночный паз для сопряжения с валом.

Вращающееся насосное колесо Т328.65.31.04 БМЗ своими радиальными лопатками захватывает масло, поступившее через наклонные отверстия в колесе и раскручивая его преобразует механическую энергию, полученную от коленчатого вала дизеля, в кинетическую энергию движущейся жидкости. Вращающиеся частицы масла под действием центробежной силы начинают удаляться от центра к периферии насосного колеса, создавая на концах лопастей повышенное давление. Так как турбинное колесо еще не вращается, то за счет разницы давлений масло переходит с лопастей колеса на лопасти турбинного. Обладая кинетической энергией, масло раскручивает турбинное колесо, теряет скорость и подсасывается к центру насосного колеса, которое вновь сообщает маслу кинетическую энергию.
