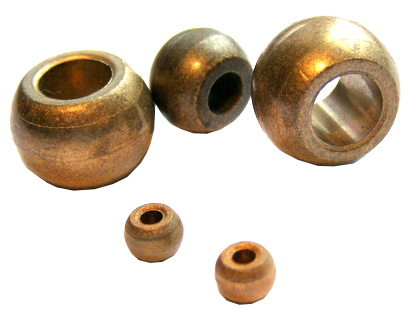

Сферические втулки металлокерамические (сферические подшипники скольжения)

Стандартный ряд размеров сферических втулок из спеченных материалов(порошков железа или бронзы) или материалов по ГОСТ 26719-85, ИСО 5755 приведен ниже в табл.

Таблица. Втулки типа С по ГОСТ ИСО 2795-2001 В миллиметрах

Наименование d Ds L c, max
Сферическая втулка (подшипник скольжения) 1 х 3 х 2 1 3 2 0,3
Сферическая втулка (подшипник скольжения) 1,5 х 4,5 х 3 1,5 4,5 3
Сферическая втулка (подшипник скольжения) 2 х 5 х 3 2 5 3
Сферическая втулка (подшипник скольжения) 2,5 х 6 х 4 2,5 6 4
Сферическая втулка (подшипник скольжения) 3 х 8 х 6 3 8 6
Сферическая втулка (подшипник скольжения) 4 х 10 х 8 4 10 8
Сферическая втулка (подшипник скольжения) 5 х 12 х 9 5 12 9 0,5
Сферическая втулка (подшипник скольжения) 6 х 14 х 10 6 14 10
Сферическая втулка (подшипник скольжения) 7 х 16 х 11 7 16 11
Сферическая втулка (подшипник скольжения) 8 х 16 х 11 8 16 11
Сферическая втулка (подшипник скольжения) 9 х 18 х 12 9 18 12
Сферическая втулка (подшипник скольжения) 10 х 22 х 14 10 22 14
Сферическая втулка (подшипник скольжения) 12 х 22 х 15 12 22 15
Сферическая втулка (подшипник скольжения) 14 х 24 х 17 14 24 17
Сферическая втулка (подшипник скольжения) 15 х 27 х 20 15 27 20
Сферическая втулка (подшипник скольжения) 16 х 28 х 20 16 28 20
Сферическая втулка (подшипник скольжения) 18 х 30 х 25 18 30 25
Сферическая втулка (подшипник скольжения) 20 х 36 х 25 20 36 25

Обозначения, применяемые в стандарте

d — внутренний диаметр втулки, мм;
Ds — диаметр сферы втулки, мм;
L — длина втулки, мм;
c, max — размер фаски, не более, мм.

Предельные отклонения для втулок

  • для внутреннего диаметра втулки d — по H7;
  • для диаметра сферы втулки Ds -по h11;
  • для длины втулки L — по js13;
  • для сферической поверхности корпуса — по H10,

примечание — допускаются др. предельные отклонения в зависимости от типа сопряжения. При необходимости легкоподвижного сопряжения допускается предельное отклонение для сферической поверхности корпуса — по G10.

Предельные отклонения и классы допусков — по ГОСТ 25346.

Более полный ряд типоразмеров подшипников скольжения со сферической формой наружной поверхности

  • Сферическая втулка (подшипник скольжения) 2 х 6 х 4
  • Сферическая втулка (подшипник скольжения) 2,3 х 6 х 4,2
  • Сферическая втулка (подшипник скольжения) 2,5 х 6 х 4
  • Сферическая втулка (подшипник скольжения) 3 х 8 х 5
  • Сферическая втулка (подшипник скольжения) 3,2 х 8 х 5
  • Сферическая втулка (подшипник скольжения) 3,2 х 8 х 6
  • Сферическая втулка (подшипник скольжения) 3,9 х 7,6 х 6,5
  • Сферическая втулка (подшипник скольжения) 4 х 9 х 5
  • Сферическая втулка (подшипник скольжения) 4 х 10 х 6
  • Сферическая втулка (подшипник скольжения) 4,5 х 10 х 6
  • Сферическая втулка (подшипник скольжения) 4,5 х 11 х 8
  • Сферическая втулка (подшипник скольжения) 4,5 х 12 х 9,5
  • Сферическая втулка (подшипник скольжения) 5 х 11,4 х 9
  • Сферическая втулка (подшипник скольжения) 5 х 11,8 х 5,5
  • Сферическая втулка (подшипник скольжения) 5 х 12 х 8
  • Сферическая втулка (подшипник скольжения) 5,9 х 12 х 9
  • Сферическая втулка (подшипник скольжения) 5 х 16 х 11
  • Сферическая втулка (подшипник скольжения) 6 х 12 х 8
  • Сферическая втулка (подшипник скольжения) 6 х 12 х 9
  • Сферическая втулка (подшипник скольжения) 6 х 13 х 9,9
  • Сферическая втулка (подшипник скольжения) 6 х 13 х 10
  • Сферическая втулка (подшипник скольжения) 6 х 14 х 10
  • Сферическая втулка (подшипник скольжения) 6 х 15 х 12
  • Сферическая втулка (подшипник скольжения) 6 х 16 х 11
  • Сферическая втулка (подшипник скольжения) 7 х 12 х 8
  • Сферическая втулка (подшипник скольжения) 7 х 16 х 11
  • Сферическая втулка (подшипник скольжения) 8 х 14 х 10
  • Сферическая втулка (подшипник скольжения) 8,5 х 14 х 8,5
  • Сферическая втулка (подшипник скольжения) 8 х 15,1 х 10
  • Сферическая втулка (подшипник скольжения) 8,4 х 15,1 х 10
  • Сферическая втулка (подшипник скольжения) 8 х 16 х 11
  • Сферическая втулка (подшипник скольжения) 8,3 х 16 х 11
  • Сферическая втулка (подшипник скольжения) 8 х 18 х 12
  • Сферическая втулка (подшипник скольжения) 8,3 х 18 х 12
  • Сферическая втулка (подшипник скольжения) 9 х 16 х 10
  • Сферическая втулка (подшипник скольжения) 9 х 18 х 12
  • Сферическая втулка (подшипник скольжения) 9,6 х 19 х 13
  • Сферическая втулка (подшипник скольжения) 9,9 х 21 х 14
  • Сферическая втулка (подшипник скольжения) 10 х 16 х 11,5
  • Сферическая втулка (подшипник скольжения) 10 х 18 х 12
  • Сферическая втулка (подшипник скольжения) 10 х 19 х 13
  • Сферическая втулка (подшипник скольжения) 12 х 22 х 15
