Клапаны КБП с мембранным приводом FISHER

Average: 10 (1 vote)
Категория:

Клапаны КБП с мембранным приводом FISHER относятся к запорно-регулирующим , односедельным исполнительным устройствам и применяются для автоматического регулирования и перекрытия жидких и газообразных сред на технологических трубопроводах, где возможно возникновение высокого перепада давления или резкое изменения расхода рабочей среды.

Габаритные размеры
Обозначение Условный присоединительный проход DN, мм Размеры, мм Условная пропускная способность Kvy, м3/ч Масса, кг
H D L h1 n d
КБП10-1-НЗ 10 850 400 410 85 3 60 0,25 58,0
КБП10-1-Н0
КБП10-2-НЗ 0,4
КБП10-2-НО
КБП10-3-НЗ 0,63
КБП10-3-НО
КБП15-4-НЗ 15 95 68 0,63 59,5
КБП15-4-НО
КБП15-5-НЗ 1,0
КБП15-5-НО
КБП25-6-НЗ 25 1150 550 525 110 4 80 1,6 90,5
КБП25-6-НО
КБП25-7-НЗ 2,5
КБП25-7-НО

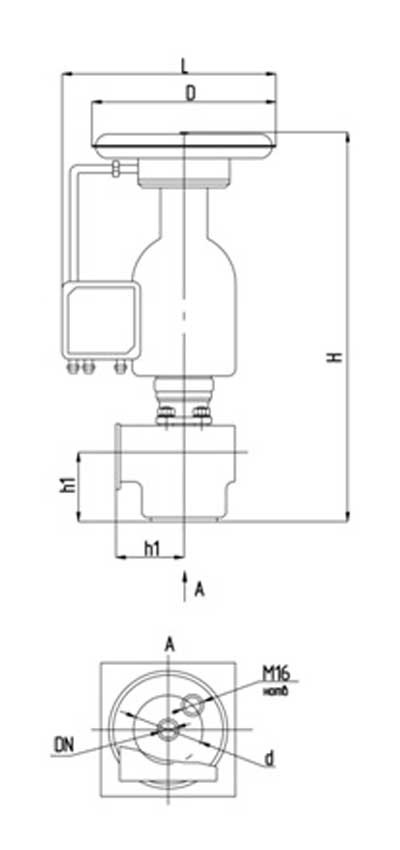

Габаритные и присоединительные размеры клапанов КБП с мембранным приводом FISHER

Габаритные и присоединительные размеры клапанов КБП с мембранным приводом FISHER
