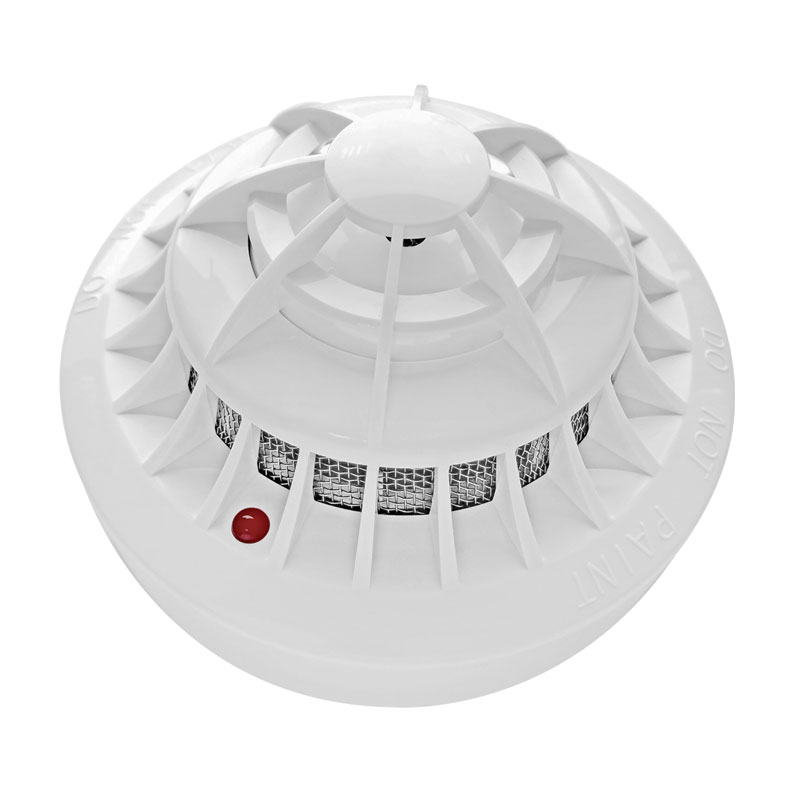

Извещатель пожарный тепло-дымовой Артон ИПК-3.3

Average: 10 (1 vote)

Извещатель пожарный тепло-дымовой Артон ИПК-3.3 предназначен для обнаружения возгораний в закрытых помещениях различных зданий и сооружений, сопровождающихся появлением дыма или превышением порогового значения температуры окружающего воздуха. При обнаружении одного из этих событий извещатель передает сигнал «ПОЖАР» на ППКП.

Устройство и принцип действия

Работа извещателя основана на контроле температуры и оптической плотности окружающей среды.

Извещатель представляет собой конструкцию, состоящую из собственно извещателя и базы. Извещатель соединяется с базой посредством четырехконтактного соединителя. В пластмассовом корпусе извещателя установлены электронный блок обработки сигналов, схема управления индикацией состояния и два сенсора: тепловой сенсор для контроля температуры и оптический для контроля оптической плотности среды.

При отсутствии дыма в чувствительной области оптической системы извещателя и при температуре окружающего воздуха ниже пороговой, подключенный к ППКП извещатель находится в дежурном режиме работы, о чем свидетельствуют периодические вспышки красных оптических индикаторов.

При появлении дыма в чувствительной области оптической системы извещателя или при превышении температуры окружающего воздуха выше пороговой, электронная схема извещателя формирует сигнал «ПОЖАР» размыканием контактов реле, которые изменяют состяние ШПС. В режиме «ПОЖАР» красные оптические индикаторы включены.

Возврат извещателей Артон ИПК-3.3 в дежурный режим (сброс) происходит при отключении питания на время не менее 3 с и последующего включения.

Технические характеристики
Параметры Значения
Чувствительность дымового канала извещателя соответствует требованиям ГОСТ Р 53325
Класс теплового канала А2
Напряжение питания, В 12 ± 3,0
Ток потребления в дежурном режиме,мА не более 0,095
Инерционность, с не более 10
Способ формирования выходного сигнала контактный
Способ подключения к ППКП четырехпроводный ШПС
Максимальный ток потребления в режиме «ПОЖАР», мА не более 22
Максимальное напряжение, коммутируемое контактами реле, мА не более 36
Максимальный ток, коммутируемый контактами реле, мА не более 100
Сопротивление разомкнутых контактов реле, кОм не более 500
Сопротивление замкнутых контактов реле, Ом не более 5
Габаритные размеры, мм ⌀100х60
Масса, кг не более 0,15
Диапазон рабочих температур, ° от - 10 до +55
Средний срок службы, не менее 10
Средняя наработка на отказ, ч не менее 60000
Степень защиты оболочки извещателя по ГОСТ 14254 IP30

Комплектность

  • Извещатель пожарный тепло-дымовой Артон ИПК-3.3 - 1 шт с базой «В-104».
  • Паспорт 1/20 шт (один на упаковку).
  • Тара групповая 1/20 (одна на 20 извещателей).

Для установки извещателей на подвесные потолки по отдельному заказу могут поставляться монтажные кольца К-4, а также устройство конечное УК-4.
