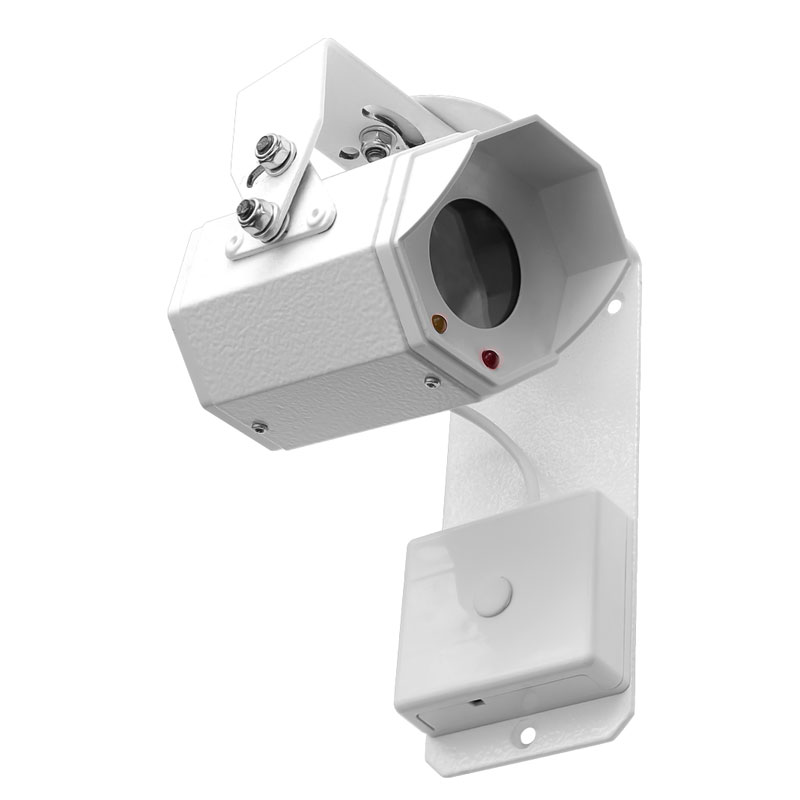

Извещатель дымовой Артон-ДЛ1

Average: 10 (1 vote)

Извещатель дымовой Артон-ДЛ1 предназначен для обнаружения возгораний в закрытых помещениях больших размеров, сопровождающихся появлением дыма .

Устройство и принцип действия

Извещатель является двухкомпонентным и состоит из БИ и БП.

Извещатель формирует выходной сигнал «ПОЖАР» увеличением тока в ШС при ослаблении дымом потока инфракрасного излучения между блоком излучателя и блоком приемника на заданное количество дБ. Сигнал «ПОЖАР» дублируется красным индикатором на БП.

Выходной сигнал «ПОЖАР» сохраняется после окончания воздействия аэрозольных продуктов горения. Возврат извещателя в дежурный режим проводится отключением напряжения питания на время не менее 5 с.

Извещатель Артон-ДЛ1 формирует выходной сигнал «НЕИСПРАВНОСТЬ» уменьшением тока в ШС обрывом оконечного резистора) при обнаружении полного перекрытия оптического канала, отсутствии связи с БИ и при превышении предельного уровня компенсации дрейфа. Этот сигнал дублируется желтым оптическим индикатором на БП с дифференцированием по виду неисправности.

Технические характеристики
Параметры Значения
Дальность действия, м от 10 до 100
Чувствительность соответствует оптической плотности среды, дБ 1,5 ± 0,5
Максимальное угловое рассогласование:
  • в горизонтальной плоскости, градусов
  • в вертикальной плоскости, градусов
не более 0,5
не более 0,5
Инерционность срабатывания извещателя, с не более 10
Диапазон питающих напряжений постоянного тока, В от 10 до 30
Ток потребления извещателя в дежурном режиме (без учета тока через оконечный резистор), мА не более 4,0
Ток потребления извещателя в режиме “Пожар” (без учета тока через оконечный резистор), мА 12±3
Ток потребления извещателя в режиме “Неисправность”, мА не более 2,0
Время технической готовности извещателя, с не более 10
Габаритные размеры блоков извещателя (без кронштейнов крепления), мм ⌀67 х 100
Масса извещателя, кг не более 1,5
Допустимые углы механической юстировки:
  • в горизонтальной плоскости (без учета возможности ), не менее
  • в вертикальной плоскости, градусов, не менее
±27
±20
Средняя наработка на отказ извещателя, ч не менее 60000
Средний срок службы, лет не менее 10

Комплектность

  • Извещатель пожарный дымовой линейный оптический Артон-ДЛ1 комплект:
    • БП -1 шт.
    • БИ -1 шт.
  • Аттенюатор оптический 1 дБ - 1 шт.
  • Аттенюатор оптический 2 дБ - 1 шт.
  • Паспорт -1 экз.

По отдельному заказу в комплект поставки может входить модуль согласования шлейфов МУШ - ДЛМ.

Эксплуатация

Извещатель Артон-ДЛ1 сохраняет работоспособность:

  • при воздействии температур в диапазоне от -30 до +55°С,
  • при воздействии относительной влажности воздуха 93%.
