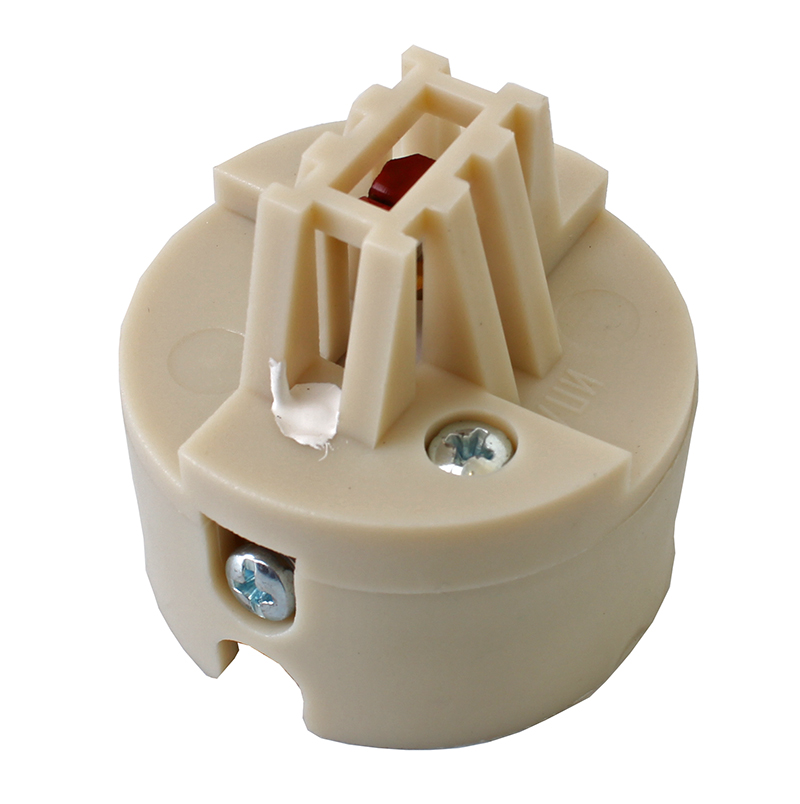

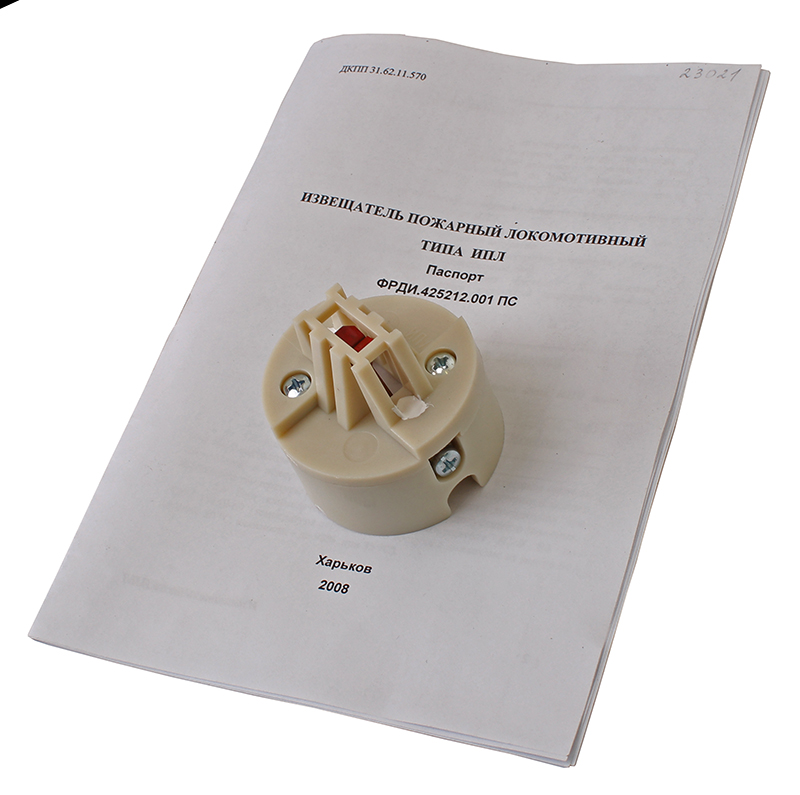

Извещатель ИПЛ

Извещатель ИПЛ относится к комплектующим элементам сигнализационных систем для предотвращения развития пожароопасных возгораний в локомотивах.

Назначение

Использование извещателя позволяет организовать прием и выдачу информационных сигналов о возникновении пожароопасных ситуаций. Эти сигналы поступают в кабину машиниста локомотива и приводят к срабатыванию сигнализирующих элементов, свидетельствуя о превышении температурой воздуха установленного порога.

Устройство и работа

Извещатель ИПЛ монтируется на объекте в соответствии с требованиями, указанными в проектной документации.

В общем случае монтажные работы проводятся по следующему алгоритму:

  • откручивается винт 3х6,
  • откручиваются винты ВМ4х16 (2 шт.),
  • отгибается пластинчатый элемент,
  • контактный модуль открепляется от основания,

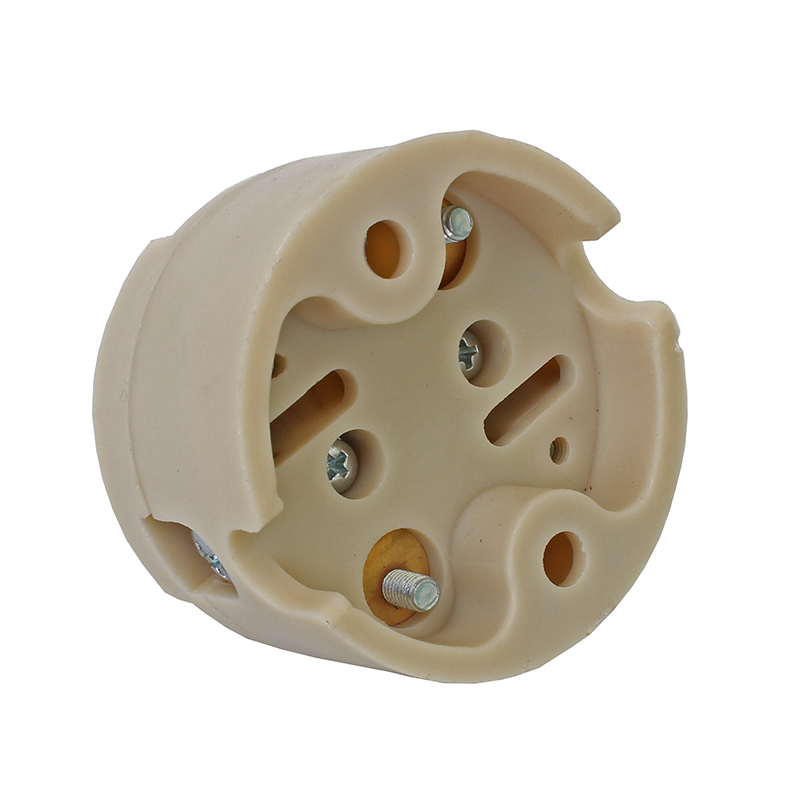

  • монтажные кабели протягиваются в отверстия овальной формы, сформированные в основании,
  • монтажные кабели прикрепляются к жестким контактным элементам, расположенным в основании (для этого используются винты ВМ4х12, плоские шайбы и шайбы-гровера),
  • к поверхности тепловоза основание прикрепляется с помощью винтов, для чего в нем сформированы круглые отверстия (необходимо тщательно затянуть винты),
  • контактный модуль прикрепляется к основанию (при этом необходимо добиться нахождения гибких контактов модуля между шайбами и жестким контактом),
  • на прежнее место устанавливаются и закручиваются винты ВМ4х16 (2 шт.),
  • на прежнее место устанавливается пластинчатый элемент,
  • на прежнее место устанавливается и закручивается винт 3х6.

В качестве источника электроэнергии для извещателя используется выходное напряжение установки, обеспечивающей электричеством локомотивное оборудование.

Название по заказу

Извещатель ИПЛ

Температура порога срабатывания

101°C

Погрешность температурного порога срабатывания

±5%

Инерционность срабатывания (скорость нагрева воздуха 3°C/мин.)

(433÷940) секунд

Питающее постоянное напряжение для коммутируемого тока 100мА

110 Вольт

Питающее постоянное напряжение для коммутируемого тока 250мА

24 Вольта

Климатическое исполнение

В3

Внешняя влажность

<98% при +35 °C

Допустимый температурный интервал

(-60÷+50) °C

Степень защиты

IP20

Гарантийный срок эксплуатации

3 года с момента использования

Гарантийный срок хранения

1 год с момента производства

Размер одной штуки

53х55х55 мм

Показатель веса извещателя

0,1 кг
