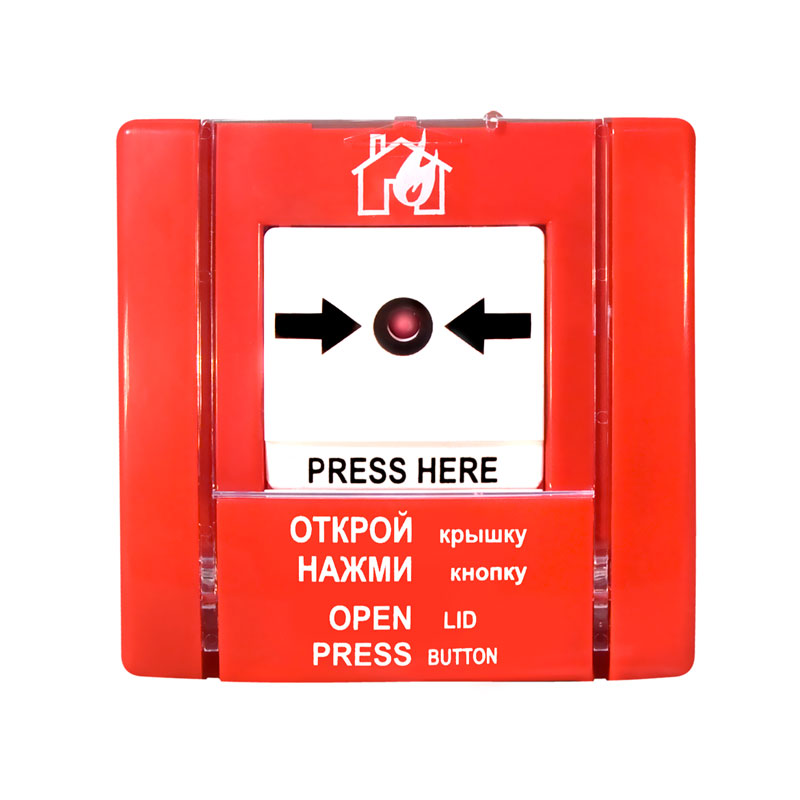

Извещатель пожарный ручной SPR-3L
Описание
Извещатель SPR-3L предназначен для ручного включения тревожного состояния в системах пожарной и охранно - пожарной сигнализации.
Устройство и принцип действия
Извещатель состоит из корпуса и поддона с закрепленной на нем печатной платой. Корпус имеет откидную крышку, предназначенную для защиты рабочего элемента (кнопки) от случайного нажатия.
Активизация режима «ПОЖАР» осуществляется нажатием кнопки после открытия крышки. На лицевой поверхности извещателя появляется сигнальная шторка с надписью «ПОЖАР» и включается красный оптический индикатор. После снятия усилия кнопка механически фиксируется в нажатом состоянии.
Возврат извещателя (и кнопки) в нормальное состояние производится с помощью ключа возврата. Для этого необходимо:
- вставить ключ возврата до упора в соответствующее отверстие, расположенное снизу корпуса 1 и повернуть его по часовой стрелке на 90°,
- потянуть ключ возврата вниз до упора. Повернуть против часовой стрелки на 90°,
- вынуть ключ возврата.
| Параметры | Значения |
| Диапазон питающих напряжений, В | 9 - 30 |
| Ток потребления в дежурном режиме при максимальном напряжении питания 30 В, мкА | не более 50 |
| Ток потребления в режиме «ПОЖАР» при замкнутом контакте реле устанавливается внешним резистором в диапазоне значений, мА | 5 - 20 |
| Внутреннее сопротивление в режиме «ПОЖАР» при токе 20 мА, Ом | не более 500 |
| Усилие, необходимое для включения рабочего элемента (кнопки), Н | не мене 25 |
| Габаритные размеры, мм | 102х102х38 |
| Масса, кг | не более 0,12 |
| Средний срок службы , лет | не менее 10 |
Комплектность
- Извещатель пожарный ручной SPR-3L - 1 шт.
- Паспорт - 1/12 шт (одна штука на упаковку).
- Ключ - 1 шт на извещатель.
- Ключ возврата - 1 шт на извещатель.
- Саморез ⌀3,5х35 - 2 шт на извещатель.
- Дюбель распорный 6х35 - 2 шт на извещатель.
- Тара групповая - 1/12 (1 шт на 12 извещатель).
Эксплуатация
Извещатель SPR-3L сохраняет работоспособность при:
- температуре окружающей среды от - 10 до +55°С
- относительной влажности воздуха 25 - 95 % или 95% при 35°С.
- атмосферном давлении 86 - 106 Па.
