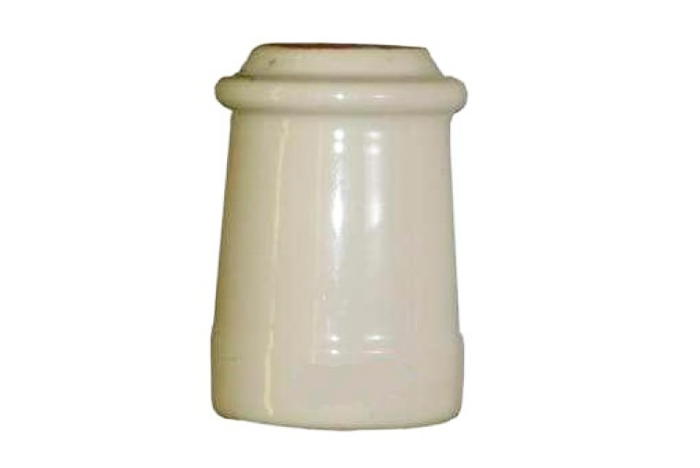

Изоляторы опорные ИО

Голосов: 1
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Изоляторы опорные ИО предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах переменного тока напряжением свыше 1000 В частотой до 100 Гц.

Модификации

  • ИОР - ребристые.

Обозначение

Изоляторы ИО обозначаются так: ИО(Р)–Х-Х-ХХ, где

  • И – изолятор;
  • О – опорный;
  • Р - ребристый;
  • Х –номинальное напряжение (1, 6, 10 кВ);
  • Х - минимальная разрушающая усилие на изгиб (разрыв) 2,5; 3,75 кН.;
  • ХХ- климатическое исполнение У, категория размещения 3.
Технические характеристики
Обозначение Наименование Номинальное напряжение, В Площадь поверхности, ~см2 Масса 1000 шт., кг. Количество в упаковке, шт.
НИДЮ. 757516.009 ИО-1-2,5 >1000 300 405 16
НИДЮ. 757527.005 ИО-6-3,75 >1000 820 805 15
НИДЮ. 757527.002 ИО-10-3,75 >1000 800 1125 10
НИДЮ. 757527.006 ИОР-6-3,75 >1000 750 900 11
НИДЮ. 757527.004 ИОР-10-3,75 >1000 820 1290 8

Обозначение

  • Изоляторы предназначены для внутренней и наружной установки.
  • Поверхность устройств покрываются неокрашенной глазурью, кроме мест, обозначенных на чертежах штрихпунктирной линией.
  • Климатическое исполнение изоляторов ИО - У, категория размещения 3 по ГОСТ 15150-69, изготавливаются из фарфора подгруппы 110 по ГОСТ 20419-83.
