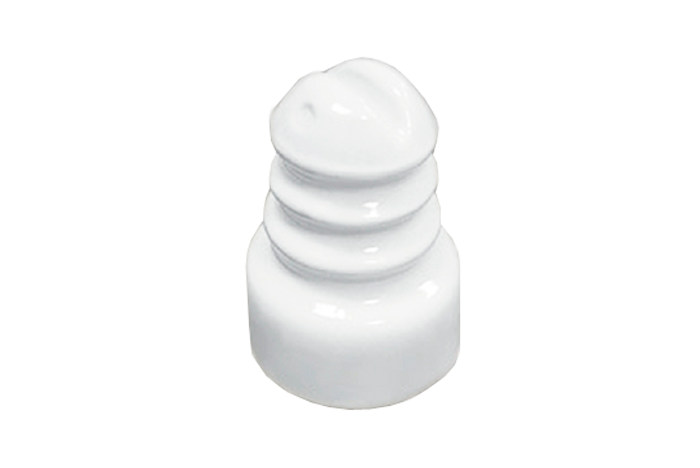

Изолятор ТФ

Голосов: 1
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Изолятор ТФ предназначены для изоляции и крепления проводов на воздушных линиях электропередач (ЛЭП], в распределительных устрой­ствах (РУ), электростанций и подстанций переменного тока напряжением до 500 В, линий связи и радиотрансляционных сетей.

Особенности

  • Поверхность изоляторов покрываются неокрашенной глазурью, кроме мест, обозначенных на чертежах штрихпунктирной линией.

Обозначение

Изоляторы ТФ обозначаются так: ТФ(РФО)-Х-ХХ, где:

  • ТФ – телефонный фарфоровый;
  • РФО - радиотрансляционный фарфоровый, ответвительный;
  • Х - 12, 16, 20 – диаметр штыря или крюка, на котором крепятся изоляторы, в миллиметрах;
  • ХХ - 0 – климатическое исполнение и 1 – категория размещения
Обозначение Тип Номинальное напряжение, В Размеры, мм Площадь поверхности, ~см2 Длинна пути утечки Масса 1000 шт., кг. Количество в упаковке, шт.
D d d1 A a
НИДЮ. 757516.001 ТФ-20 500 70 53 22 100 70 365 215 500 16
ИМБШ. 757516.001-001 ТФ-16 500 61 42 20 86 60 314 180 300 30
ИМБШ. 757516.001-002 ТФ-12 500 49 34 16 67 47 176 140 165 50
ИМБШ. 757526.001 РФО-16 500 61 43 20 87 66 234 130 280 30
ИМБШ. 757526.001-001 РФО-12 500 56 40 16 70 55 190 100 205 48
