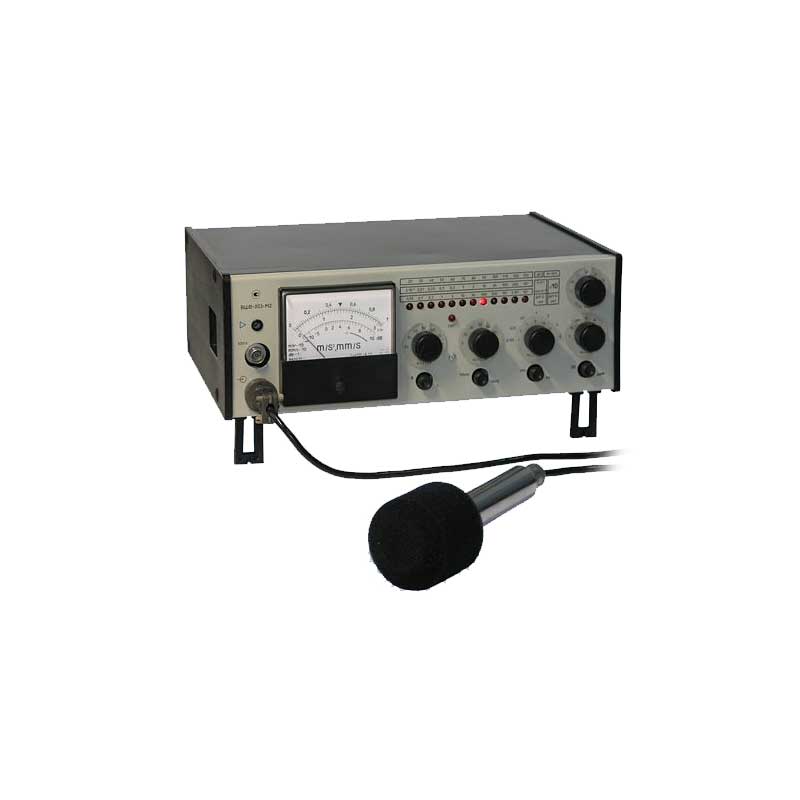

Измеритель шума и вибрации ВШВ-003-М2

Average: 10 (1 vote)

Измеритель шума и вибрации ВШВ-003-М2 применяется для измерения уровня звука с частотными характеристиками А, В, С; уровня звукового давления в диапазоне от 2 Гц до 18 кГц и октавных полосах в диапазоне частот от 2 Гц до 8 кГц в свободном и диффузионном полях; средних квадратичных значений виброускорения и виброскорости.

Может применяться в промышленности и жилых кварталах в целях охраны здоровья, при разработке и контроле качества изделий, при исследованиях и испытаниях машин и механизмов (в частности при техническом осмотре автотранспорта).

Соответствует I классу точности по ГОСТ 17187-81 (СТ СЭВ 1351-78, МЭК 651).

Параметр

Значение

Условия эксплуатации:
   - температура окружающего воздуха
   - относительная влажность, не более

от минус 10 до плюс 50 °С
80% при 20 °С

Полоса частот:
   - измерения параметров, вибрации
   - уровня звукового давления по характеристике ЛИН

от 1 до 10000 Гц
от 2 до 18000 Гц

Частотные характеристики

А, В, С, ЛИН

Динамический диапазон измерения параметров вибрации:
   - виброускорения
   - виброскорости
   - уровня звука (относительно 20 мкПа)

от 3·103 до 103 м/с2
от 3·102 до 5·104 мм/с
от 22 до 140 дБ

Основная погрешность измерения:
   - параметров вибрации
   - шума

± 10 %
± 0,7 дБ

Питание:
   - напряжение сети переменного тока
   - суммарное напряжение комплекта батарей

(220 ± 22) В
от 5 до 7,5 В

Потребляемая мощность:
   - при питании от сети переменного тока, не более
   - при питании от комплекта батарей, не более

5,0 ВА
1,0 ВА

Фильтры октавные со средними геометрическими частотами

1; 2; 4; 8; 16; 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000 Гц

Габаритные размеры:
   - прибор измерительный
   - предусилитель микрофонный ВПМ-101
   - капсюль микрофонный конденсаторный М101
   - преобразователь ДН-3-М1
   - преобразователь ДН-4-М1
   - источник питания 220 В
   - экран

280 х 240 х 100 мм
143 х Ø26,5 мм
19 х Ø23,77 мм
24 х 28,1 х 19 мм
14 х 17,5 х 18,5 мм
188 х 68 х 45
49 х Ø56 мм

Масса:
   - прибор измерительный
   - предусилитель микрофонный ВПМ-101
   - капсюль микрофонный конденсаторный М101
   - преобразователь ДН-3-М1
   - преобразователь ДН-4-М1
   - источник питания 220 В
   - экран

4,5 кг
0,556 кг
0,031 кг
0,05 кг
0,013 кг
0,7 кг
0,014 кг

Средняя наработка на отказ, не менее

12000 ч

Средний срок службы, не менее

8 лет

  • Прибор измерительный ВШВ-003-М2 1 шт.
  • Предусилитель микрофонный ВПМ-101 1 шт.
  • Капсюль микрофонный конденсаторный М101 1 шт.
  • Преобразователь пьезоэлектрический виброизмерительный ДН-3-М1 1 шт.
  • Преобразователь пьезоэлектрический виброизмерительный ДН-4-М1 1 шт.
  • Источник питания с сетевым кабелем 1 шт.1)
  • Экран П11 1 шт.
  • Элемент питания 1,5 В типоразмера 373 5 шт.2)
  • Вставка плавкая ВП1-1 0,25А 3 шт.
  • Отвертка 1 шт.
  • Заглушка 1 шт.
  • Эквивалент капсюля микрофонного 1 шт.
  • Эквивалент вибропреобразователя 1 шт.
  • Cумка с наплечным ремнем для переноса 1 шт.
  • Измеритель уровня шума и вибрации. Паспорт 5Ф2.745.027 ПС 1 экз.
  • Измеритель уровня шума и вибрации. Опись альбома 5Ф2.745.027 ОП 1 экз.
  • Преобразователь пьезоэлектрический виброизмерительный ДН-3-М1. Паспорт 5Ф2.781.102 ПС 1 экз.
  • Преобразователь пьезоэлектрический виброизмерительный ДН-4-М1. Паспорт 5Ф2.781.101 ПС 1 экз.
  • Свидетельство о поверке СИТ 1 экз.

Примечания:

  • Установлен в прибор измерительный.
  • Приборы со складского хранения не комплектуются.
