Описание

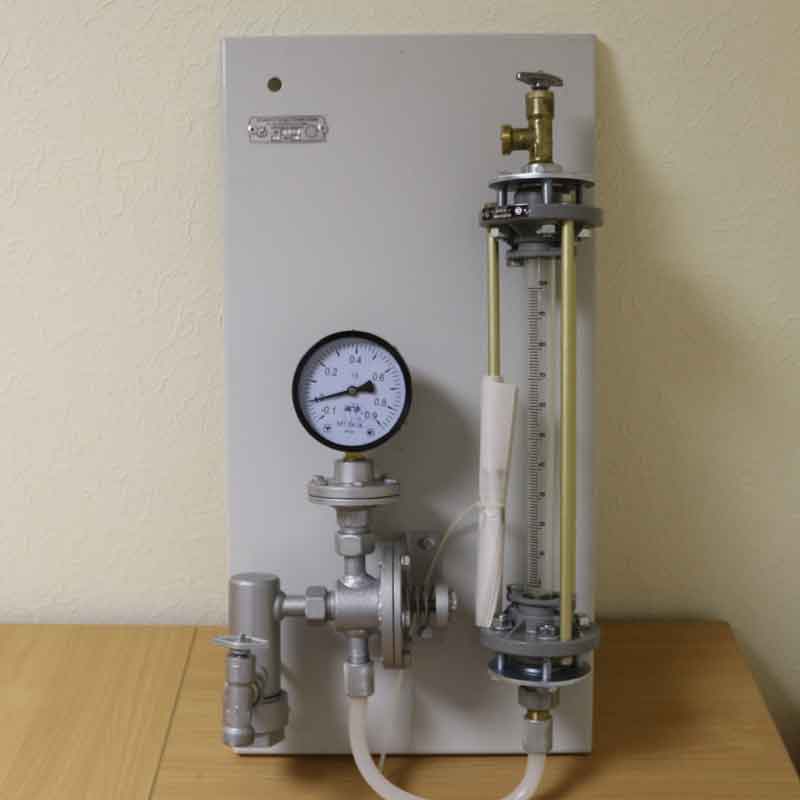

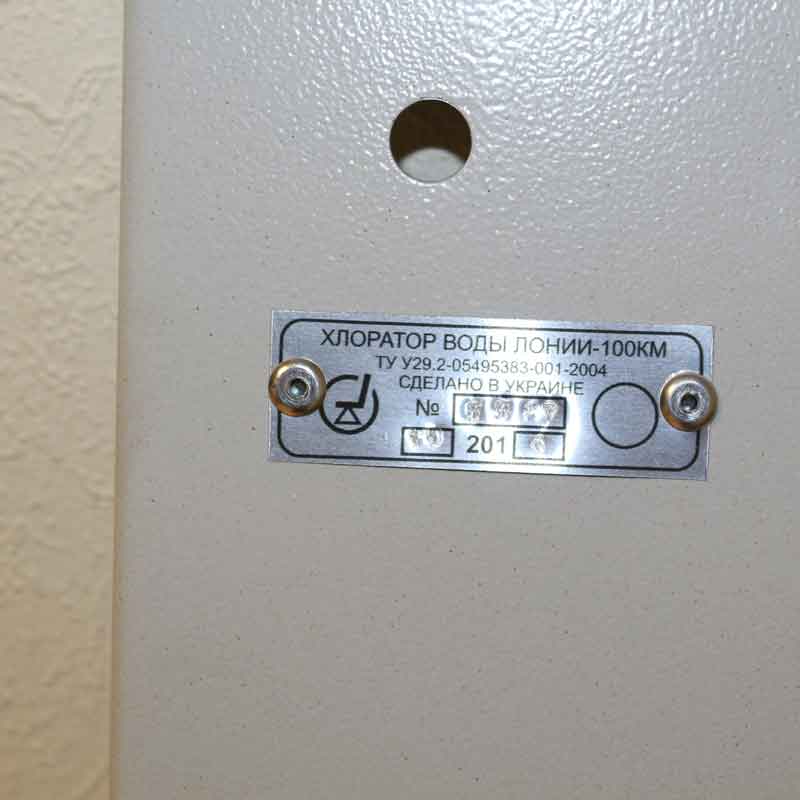

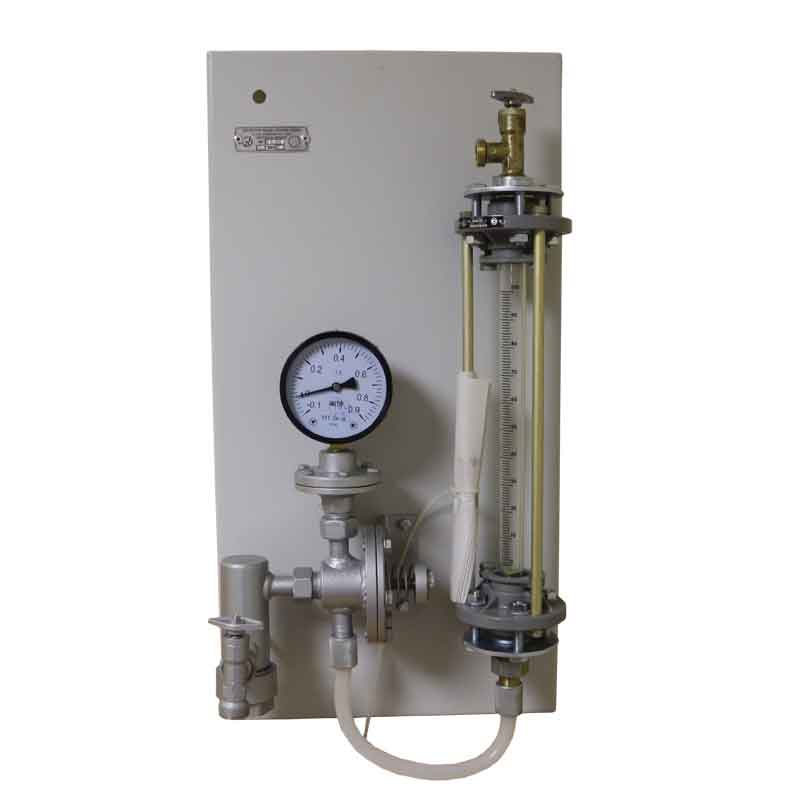

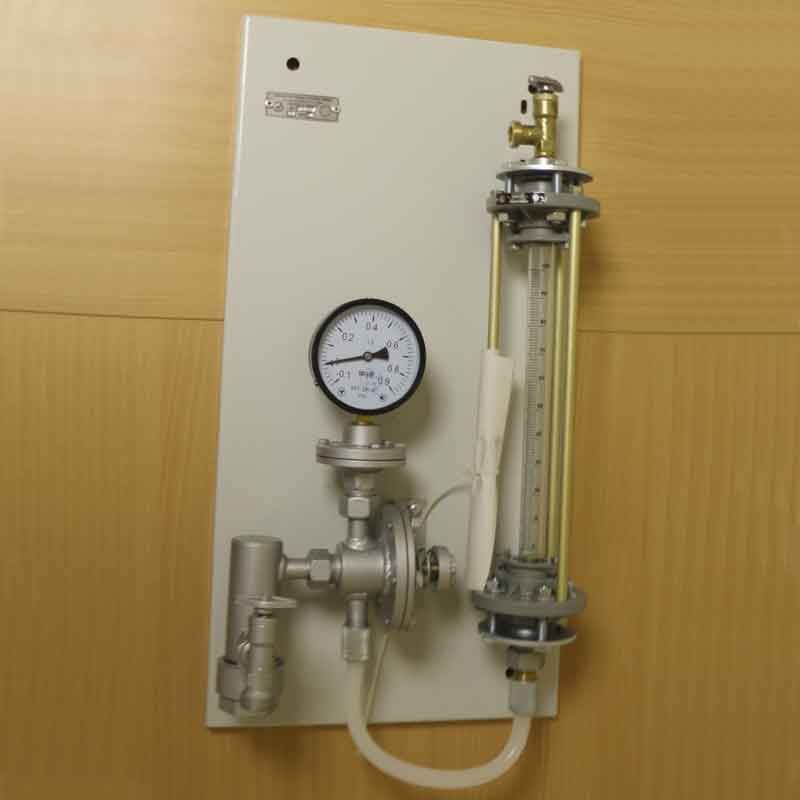

Хлоратор ЛОНИИ 100КМ предназначен для работы в климатических условиях У, категория размещения 4 по ГОСТ15150-69, но для работы при температурах от 5˚С до 40˚С и относительной влажности до 95%.
Используется на водопроводных станциях в цепи технологических процессов обеззараживания питьевых, промышленных и сточных вод.
Параметры сырьевых материалов, применяемых при эксплуатации хлоратора, приведены в таб. 1.
| Наименование сырьевых материалов их параметры, единицы измерения | Норма |
| Вода, подаваемая к хлоратору | |
| Степень загрязненности | не должна содержать волокнистых материалов |
| Температура, °С | 5-35 |
| Хлор газообразный | |
| Плотность, кг/м3 | 3,29 |
| Температура, °С | 5-50 |
| Содержание воды, не более % | 0,04 |
Технические характеристики
| Наименование параметра, размерность | Норма |
| Пределы регулирования производительности по расходу хлора, кг/ч | 2 - 8 |
| Пределы давления хлор-газа на входе хлоратора, МПа(кгс/см²) | 0,1-0,4(1-4) |
| Номинальное рабочее разрежение в хлораторе, кПа(кгс/см²) | -5 (-0,05) |
| Максимальное разрежение, создаваемое эжектором в вакуумной системе хлоратора не менее, МПа (кгс/см²) | -0,06 (-0,6) |
| Пределы давления воды на входе эжектора, МПа (кгс/см²) |
0,25-0,5 |
| Расход воды через эжектор при минимальном давлении воды на входе в эжектор, м³/ч | 3,3±0,2 |
| Расход воды через эжектор при максимальном давлении воды на входе в эжектор, м³/ч | 4,2±0,5 |
| Предельное давление воды на выходе эжектора, МПа (кгс/см²) | 0-0,02 (0-0,2) |
| Рабочее давление воды перед эжектором, МПа (кгс/см²) | 0,4-0,5 (4-5) |
|
Габаритные размеры, мм:
|
|
| Масса хлоратора, не более, кг | 18 |
Комплектующие для хлоратора ЛОНИИ
Характеристики
Параметры водяной жидкости и состояния хлора
| Степень загрязнённости | Водный раствор не должен иметь волокнистых продуктов |
| Температурный диапазон воды | Начиная 5, заканчивая 35 С |
| Плотность хлора в виде газа | 3,29 кг на 1 м3 |
| Разбег рабочей температуры | От 5 и до 50 градусов |
Хлоратор ЛОНИИ-100КМ работает, соблюдая такие характеристики
| Максимальная производительность по работе с хлором | 10 кг за 1 час |
| Регулировка хлора | Начало 0,2 конец 10,0 кг за 1 час |
| Вода на входе в эжектор создает давление | 0,4 - 0,5 МПа (равное 4 - 5 кгс/см2) |
| При выходе рабочей воды из эжектора давление составляет | 0 - 0,02 МПа 0 - 0,2 кгс/см2 |
| Газообразный хлор входит под таким рабочим давлением | 0,1 - 0,4 МПа 1 - 4 кгс/см2 |
| Рабочее состояние «разрежение» в рабочем состоянии | 5 кПа либо 0,05 кгс на см2 |
| Расход рабочей жидкости в момент максимального давления на входе в работающий эжектор | 4,2 ± 0,5 м3 за 1 час работы |
| Взвесив оборудование мы получили такие данные | 18 000 грамм |
| Данные по габаритам в сантиметрах | 67 х 34 х 19 см |
