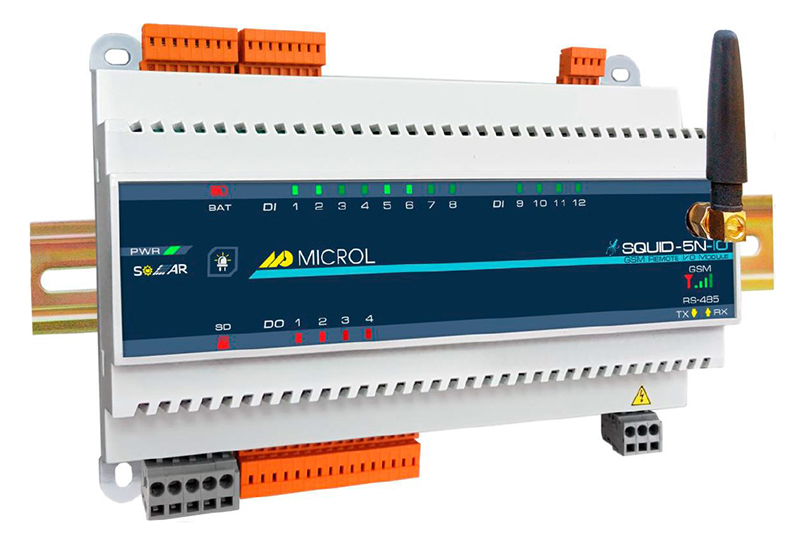

GSM-контроллер Squid-5N-IO-Solar

Голосов: 1
Документация:
73161 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

GSM-контроллер Squid-5N-IO-Solar представляет собой устройство для реализации различных систем беспроводного сбора данных и/или управления по протоколу MODBUS с использованием технологии передачи пакетных данных GPRS в сотовых сетях стандарта GSM.

Squid-5N-IO-Solar оснащен двумя слотами для сим-карт, что позволяет ему автоматически переключаться на другую сеть в случае пропадания одной из них.

Интерфейс RS-485, установленный в GSM-контроллер, позволяет опрашивать периферийные устройства, работающие по протоколу Modbus RTU.

Питание GSM-контроллера Squid-5N-IO-Solar осуществляется от солнечной батареи напряжением 12 В или от внутреннего источника питания, что гарантирует его бесперебойную работу в течение шести часов после пропадания питания от сети.

GSM-контроллер Squid-5N-IO-Solar является «активным» GSM-модемом. Особенность в том, что он может самостоятельно, без подачи внешних команд, установить GSM/GPRS соединение и выполнить передачу данных. Таким образом, к GSM-контроллеру можно подключать оборудование, изначально не рассчитанное на передачу данных по беспроводной связи. Реализованный в GSM-контроллере Squid-5N-IO-Solar протокол позволяет этим модемам передавать данные по технологии GPRS по сетям Интернет.

Функциональные возможности

  • Сбор и передача данных с 8-ми аналоговых унифицированных датчиков
  • Наличие 12-х встроенных дискретных входов для контроля срабатывания, например, концевых выключателей
  • Наличие 4-х дискретных выходов для управления
  • Считывание данных с периферийных устройств по встроенному последовательному порту RS-485 (скорости от 9 600 до 115 200 бит/с).
  • Возможность архивирования данных, записи их на карту памяти и автоматической отправки на электронную почту
  • Различные режимы установления GPRS соединения: постоянно, по звонку, по событию, по состоянию входных контактов, благодаря этому данные не теряются и не дублируются в случае разрыва и последующего восстановления GPRS соединения.
  • Автоматическое переключение между сим-картами в случае установки на одной из них GSM-сигнала ниже 40 %
  • Возможность задавать строки данных для опроса подключённых к GSM-контроллерам устройств через заданные интервалы времени, что позволяет экономить входящий трафик и уменьшить время опроса устройства.
  • Наличие встроенного источника питания позволяет обеспечить работу GSM-контроллера Squid 5N-IO-Solar в течение шести часов после пропадания напряжения 12 В
  • Возможность питания GSM-контроллера в полевых условиях, где нет возможности питания от сетевого источника в силу его отсутствия

Характеристики

Технические характеристики
Наименование Значения
Габаритные размеры блока 132 х 178 х 58 мм
Крепление корпуса В электрощитах
Тип корпуса Корпус для DIN-реечного монтажа
Климатическое исполнение исполнение группы B4 согласно ДСТУ IEC 60654-1:2001, но для работы при температуре от минус 20 °С до 70 °С
Атмосферное давление От 85 до 106.7 кПа
Вибрация Отвечает классу V.6.H согласно ДСТУ IEC 60654-3:2001
Помещение Закрытое, взрыво- пожаробезопасное.
Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
Положение при монтаже Любое
Степень защиты IP20 согласно ДСТУ EN 60529:2014
Вес 0.5 кг
Напряжение питания постоянного тока от 9 В до 24 В
Ток потребления по питанию 12 В
в режиме "работа" и одновременном  заряде внутренней батареи  Не более 400 мА
в режиме "работа" не более 95 мА
Тип корпуса Корпус для DIN-реечного монтажа
Крепление корпуса В электрощитах
Габаритные размеры блока (132 х 178 х 58) мм
Климатическое исполнение исполнение группы B4 согласно ДСТУ IEC 60654-1:2001, но для работы при температуре от минус 20 °С до 70 °С
Атмосферное давление От 85 до 106.7 кПа
Вибрация Отвечает классу V.6.H согласно ДСТУ IEC 60654-3:2001
Помещение Закрытое, взрыво- пожаробезопасное.
Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
Положение при монтаже Любое
Степень защиты IP20 согласно ДСТУ EN 60529:2014
Вес 0.5 кг

Комплектация

  • GSM-контроллер Squid-5N-IO-Solar
  • Паспорт
  • Руководство по эксплуатации
  • Разъем для подключения дискретных входов 734-216
  • Разъем для подключения интерфейса 734-204
  • Разъем для подключения дискретных выходов 231-105/026-00
  • Разъем для подключения питания 734-203
  • Разъем для подключения аналоговых входов 734-208
  • Рычаг монтажный 231-131
  • Рычаг монтажный 734-230
