Модуль для регистрации и передачи информационных данных МР-2-ТК-GSM представляет собой устройство, которое используется для сбора измерительных данных, полученных от других приборов и их последующего архивирования с целью последующей обработки. Сбор данных происходит по интерфейсу RS-485 через протокол обмена данными ModbusRTU. Передача сформированных архивов может осуществляться через беспроводный GSM-канал в виде Email-сообщений.

Кроме перечисленных выше функциональных возможностей, прибор поддерживает регистрацию и измерение сигналов постоянного напряжения в интервале величин от 0 до 1 В по 2-м измерительным входам.

Особенности модуля МР-2-ТК-GSM

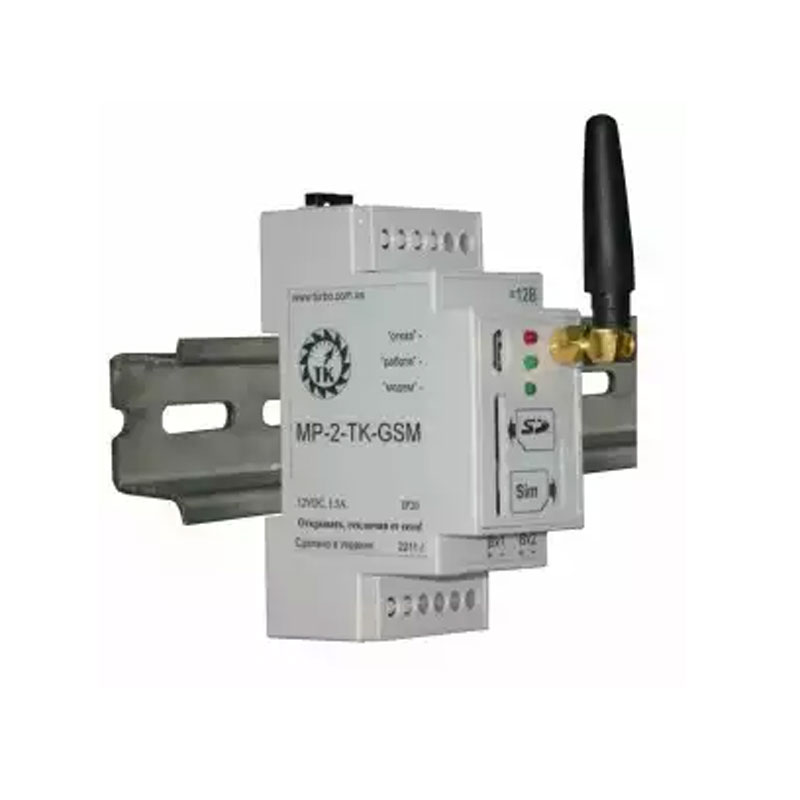

Модуль МР-2-ТК-GSM выполнен в виде корпусного устройства, которое крепится на стандартной DIN-рейке. Степень защищенности от проникновения влаги и пыли составляет IP20. Для визуализации работы прибора на лицевой панели имеются светодиоды, а для беспроводной передачи данных на корпусе прикреплена GSM-антенна. В приборе реализована гальваническая развязка по трем уровням: канал сбора данных, уровень подключения RS-485 и уровень подключения USB. Для осуществления настройки и управления работой регистратора в его комплекте идет специализированный софт.

Работа модуля регистрации

Предложенный модуль может осуществлять опрос по 32-м каналам связи и поддерживает работу 2-х измерительных каналов. Для архивирования данных используются SD-карты, объем которых составляет 2 Гб. Период архивирования данных, как и их отправки по GSM-каналу устанавливается посредством программирования.

Процесс архивирования данных может поддерживаться на скорости от 9,6 Кбит/с до 115.2 Кбит/с. Файловая система архива отвечает FAT32, а формат файлов, в которых хранится архивированная информация, отвечает CSV.

Число опрашиваемых каналов:

32

Величина питающего напряжения для устройства:

=12 В

Значение потребляемого тока:

не больше 200 мА

Диапазон рабочих температур:

Мин.

+50С

Макс.

+500С

Защищенность корпуса прибора:

IP20

Габаритные размеры:

36х98х58 мм
