Гидрозамки модульного монтажа ГЗ 10.3-ДА01

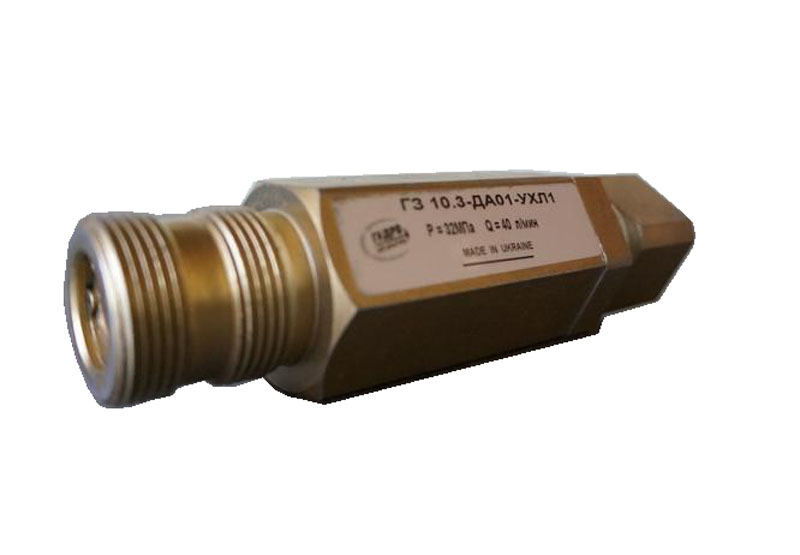

Гидрозамок ГЗ 10.3-ДА01-УХЛ1 имеет условный проход до 1 см и вес 1 кг. Прибор нормально функционирует при установленном давлении до 32 МПа. Расход минерального очищенного масла 40 л за минуту. Оборудование укомплектовано гидрозамком, который установлен на ветке канала А.

Климатическое выполнение прибора и его условия эксплуатации согласно УХЛ1. Гидрозамок ГЗ 10.3-ДА02-УХЛ1 используют в гидроприводах промышленности. Его вес не более 1 кг. Устройство работает, если установленное давление – 32 МПа, а расход очищенного масла составляет 40 литров за минуту. Можно разместить гидрозамок на участке линии А, при условном проходе 10 мм и строение устройства ввертном.

Гидрозамок ГЗ 10.3-ДА03-УХЛ1 ввертной конструкции. Его условный проход достигает 10 мм. Исполнение для прибора должно соответствовать УХЛ1. Устройство может работать стабильно, если установлено давление 32МПа. Расход масла – 40 л в минуту.

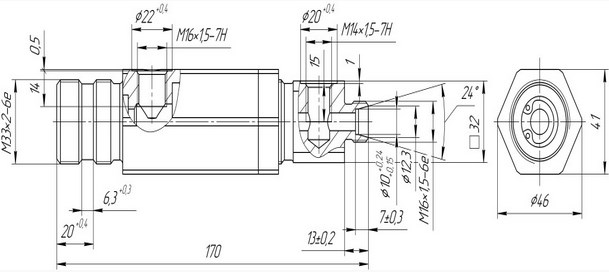

Рис.1 Габаритные и установочные размеры Гидрозамка ГЗ 10,3-ДА01
