Гидрозамки ГЗ
Описание

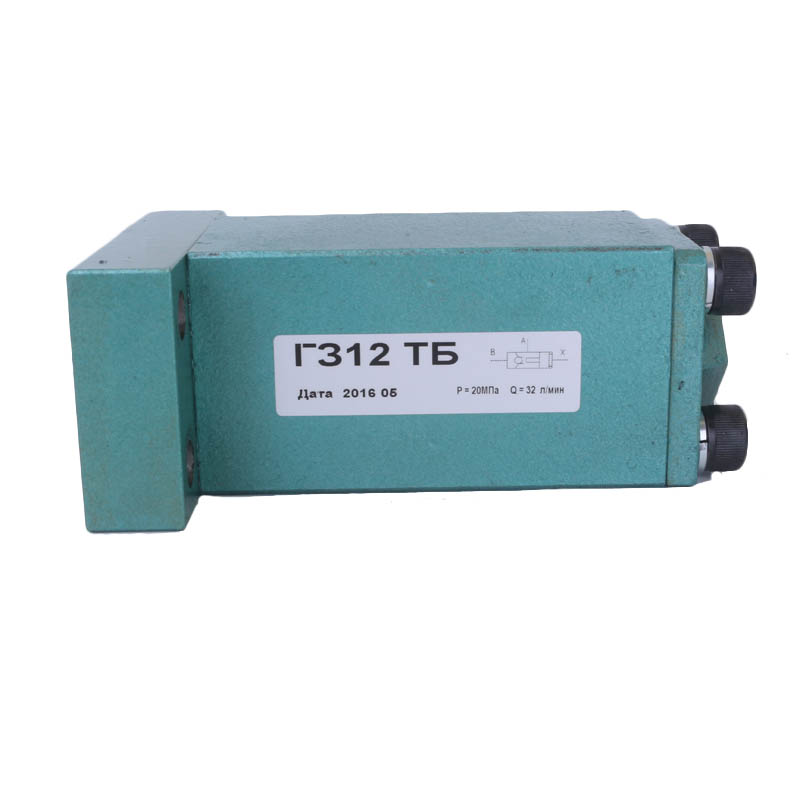

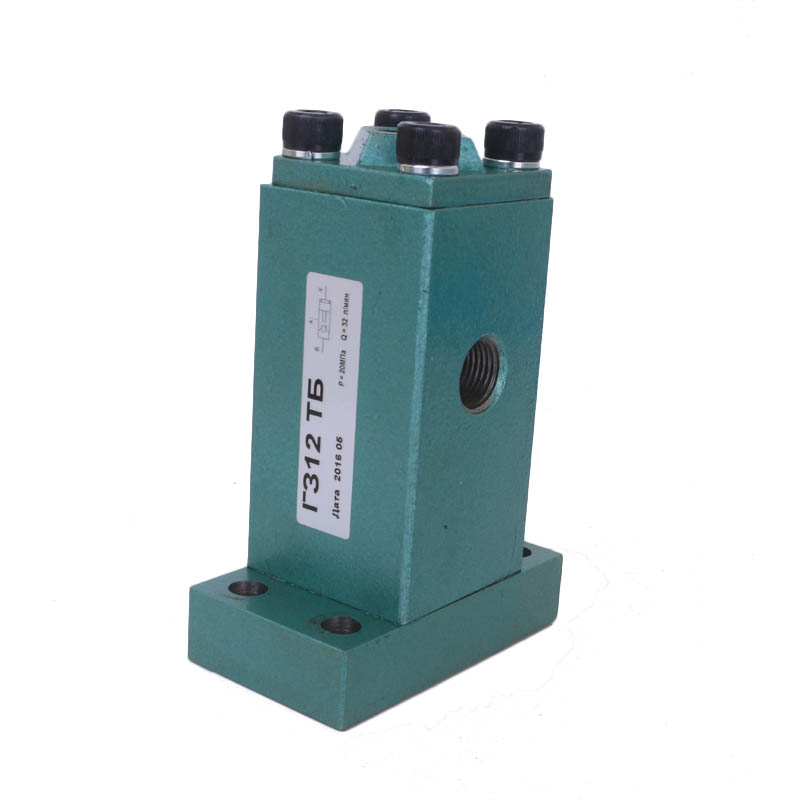

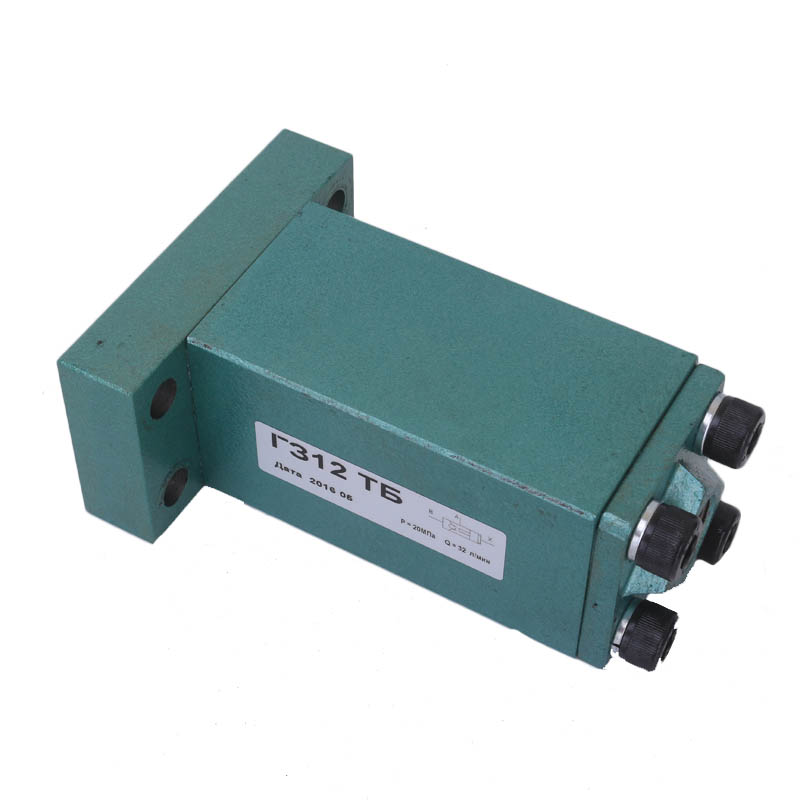

Гидравлический замок ГЗ8 ТБ, ГЗ12 ТБ, ГЗ16 ТБ с диаметром условного прохода 8, 12 и 16 мм.
Назначение гидрозамка ГЗ
Гидрозамоки Г3 предназначены для управления потоками рабочей жидкости в гидравлических приводах прессов, станков, механизмов и машин.
Устройство и работа
Гидравлические замки производятся в прямоугольном металлическом корпусе, который рассчитан для стыкового монтажа в гидравлическую систему. При наличии управляющего воздействия устройство пропускает поток рабочей жидкости в обоих направлениях, а при его отсутствии только в одну. Гидрозамок работает, как управляемый обратный клапан.

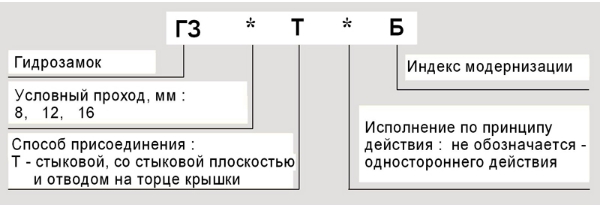

Рис.1 - Схема маркировки ГЗ
Характеристики
| Наименование | ГЗ 8ТБ | ГЗ 12ТБ | ГЗ 16ТБ |
| Условный проход, мм | 8 | 12 | 16 |
| Номинальное давление, МПа | 20 | 20 | 20 |
| Расход, л/мин | 16 | 32 | 63 |
| Вес, кг | 3,65 | ||
Модификации
- ГЗ-8-ТБ,
- ГЗ-12-ТБ,
- ГЗ-16-ТБ.
