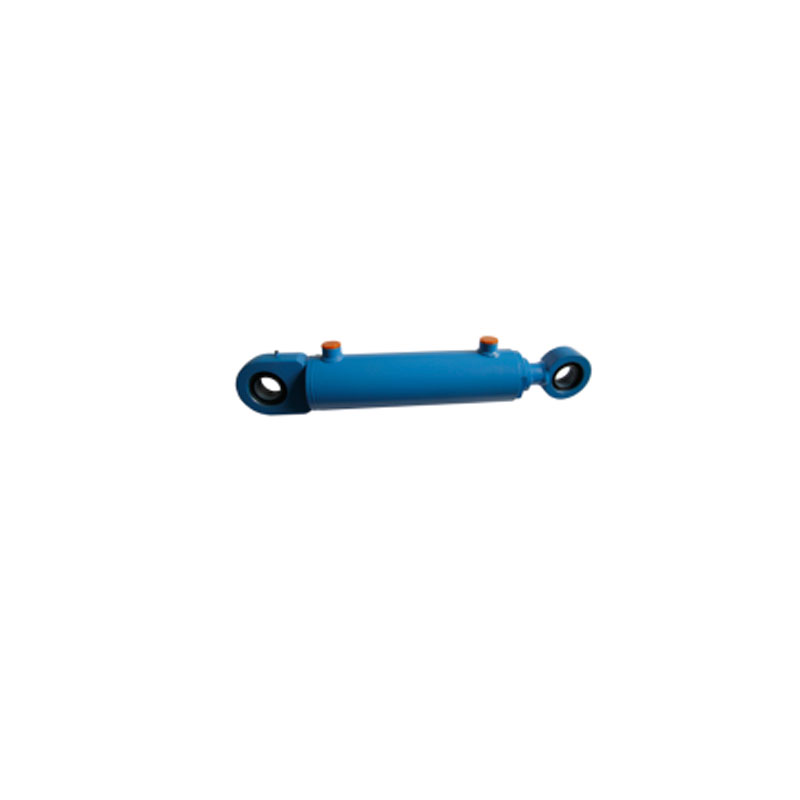

Гидроцилиндры поршневые

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Гидроцилиндры поршневые осуществляют возвратно-поступательные прямолинейные и поворотные перемещения исполнительных механизмов.

Структура условного обозначения

Гидроцилиндры поршневые маркируются так: ЦХ. Х. Х. Х. Х. ПХ, где:

  • Х - диаметр цилиндра, мм
  • Х - диаметр штока, мм
  • Х - ход поршня, мм
  • Х - конструктивное исполнение базового цилиндра
  • Х - порядковый номер модификации конструктивного исполнения базового цилиндра
  • ПХ - порядковый номер гидроцилиндра (П1, П2, П3) отличающегося от конструктивного исполнения базового цилиндра или его модификации только межцентровым присоединительным размером.

Конструктивные особенности

  • применение комбинированных уплотнений для подвижных соединений;
  • применение труб с готовой обработанной внутренней поверхностью;
  • применение готовых хромированных штоков с гарантированной равномерностью покрытия по диаметру;
  • применение готовых проушин и головок в сборе с шарнирными подшипниками.

Характеристики

Номинальное давление, МПа

16

Максимальное давление, МПа

20

Добавление срабатывания не более, МПа

0,5

Добавление холостого хода не более, МПа

0,5

Класс чистоты рабочей жидкости не грубее

14 кл. по ГОСТ 17216-2001

Рабочая жидкость

масла М-10Г2, М-10В2 ГОСТ 8581-78

Габаритные размеры

Диаметр поршня, мм

Диаметр штока, мм

Ход поршня, мм

40

20, 25

до 1000

50

25, 30, 32

до 2000

63

25, 30, 32, 40

до 2500

75

32, 38, 40

до 2500

80

40, 50, 55

до 3000

90

40, 50, 55, 60

до 3000

100

40, 50, 55, 60

до 3000

110

40, 50, 55, 60

до 5000

125

50, 55, 60

до 5000

Схемы

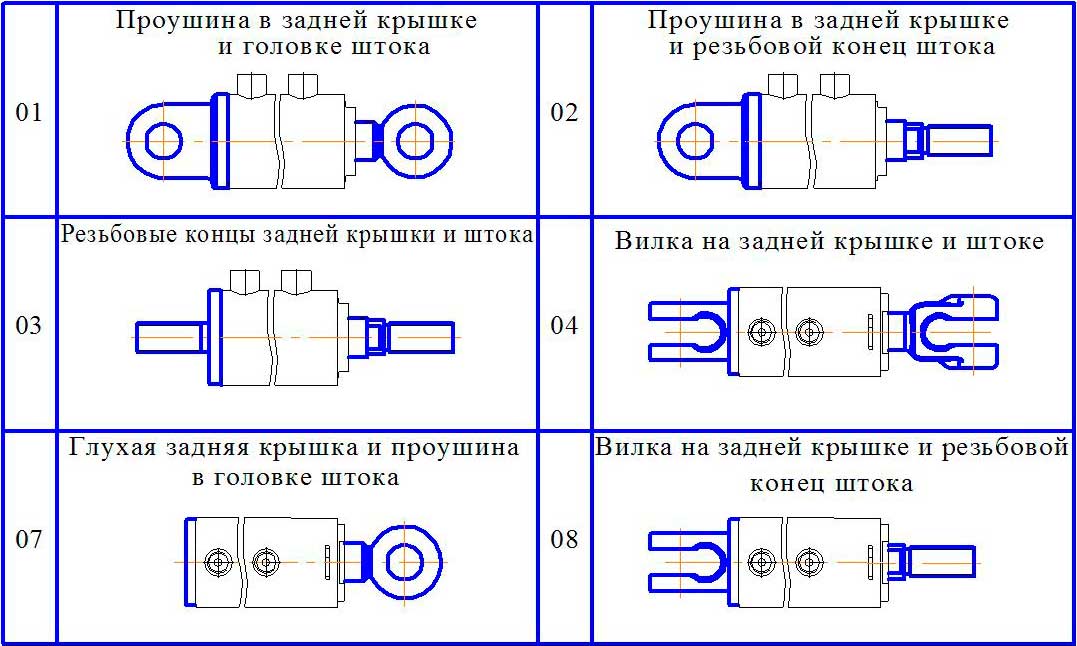

Рис.1. Конструктивные исполнения базовых поршневых гидроцилиндров

Рис.1. Конструктивные исполнения базовых поршневых гидроцилиндров
