Гидроцилиндры плунжерные

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Гидроцилиндры плунжерные осуществляют поступательные движения выходного звена в гидравлическом приводе.

Структура условного обозначения

Плунжерные гидроцилиндры маркируются так: ЦП. Х. Х. Х. Х.ПХ, где:

  • Х - диаметр плунжера, мм
  • Х - диаметр плунжера, мм
  • Х - конструктивное исполнение базового гидроцилиндра
  • Х - порядковый номер модификации конструктивного исполнения базового гидроцилиндра
  • ПХ - порядковый номер гидроцилиндра (П1, П2, П3) отличающегося от конструктивного исполнения базового гидроцилиндра или его модификации только присоединительным размером.

Область применения

  • трактора.
  • сельскохозяйственная техника.
  • лесные машины.
  • строительная и дорожная техника.
  • грузовые автомобили.

Характеристики

Диаметр плунжера, мм

Ход поршня, мм

20

до 500

25

до 500

32

до 500

50

до 500

60

до 600

80

до 500

Схемы

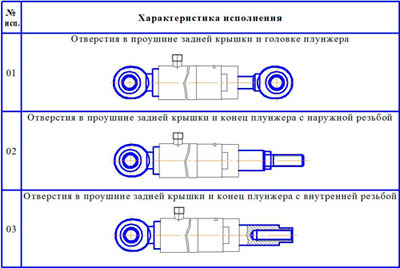

Рис.1. Конструктивные исполнения базовых плунжерных гидроцилиндров

Рис.1. Конструктивные исполнения базовых плунжерных гидроцилиндров
