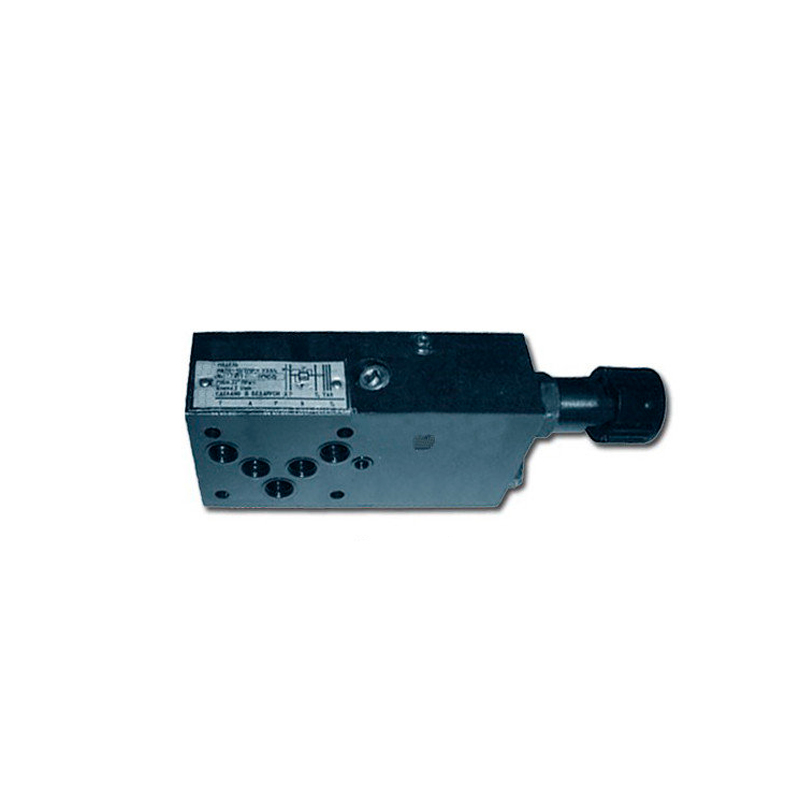

Гидравлический клапан КРВМ-10
Описание
Гидравлический клапан КРВМ-10 является редукционным ввертным механизмом, предназначенный для редуцирования давления рабочей жидкости только в канале Р. Другие линии используются для сквозного пропускания жидкости.
Область применения
Редукционный клапан КРВМ-10 выполнен с условным проходом 10 мм, имеет внутреннюю герметичность равную 150 см3/мин и применяется в гидросистемах различного оборудования.
| Наименование параметра | Исполнение по условному проходу, мм | ||||
| 10 | |||||
| Номинальное давление, Мпа | |||||
| 32 | |||||
| Максимальное редуцированное давление, кг/см² | 2,5 | 6,3 | 10 | 16 | 20 |
| Расход рабочей жидкости, л/мин | 40 | ||||
| Внутренняя герметичность (максимальные внутренние утечки), см³/мин, не более | 150 | ||||
| Масса, кг, не более | 2,6 | ||||

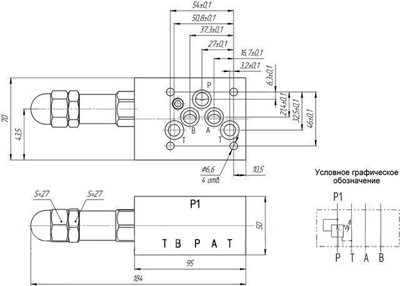

Рис.1. Схема габаритных и присоединительных размеров клапана КРВМ 10
