Гидроклапаны предохранительные

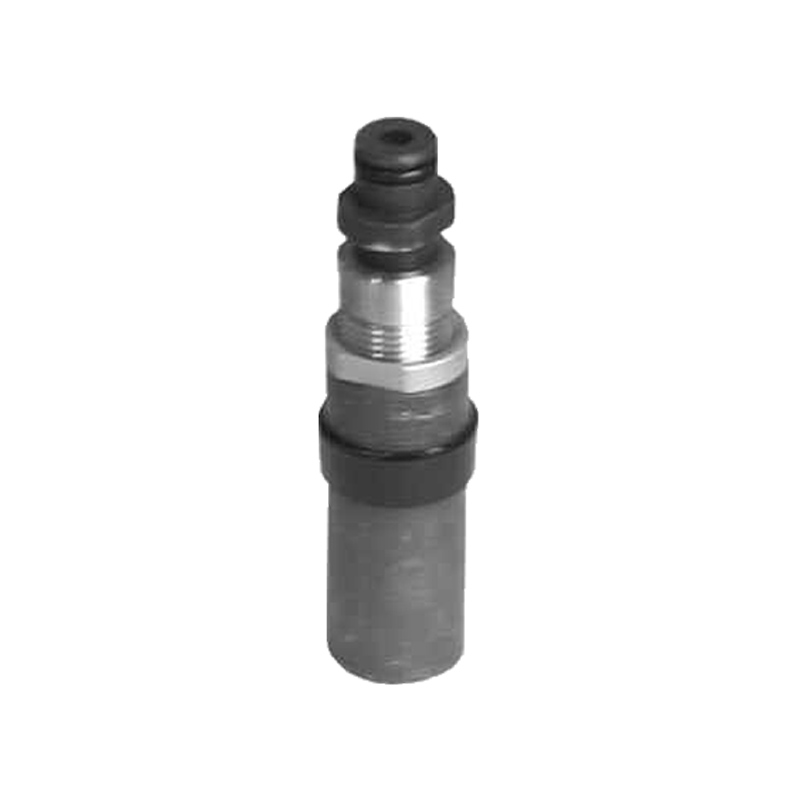

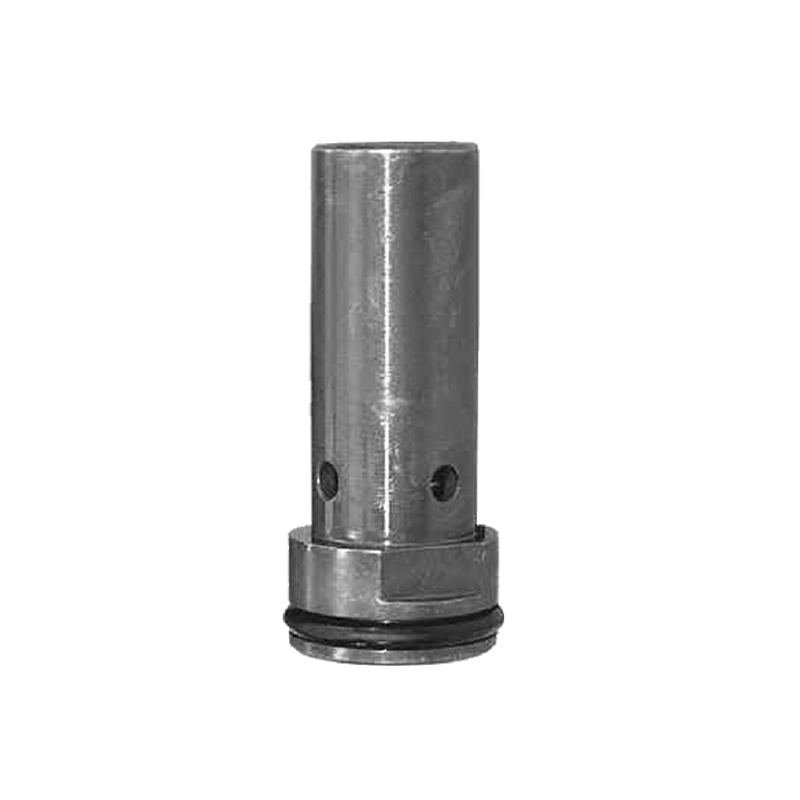

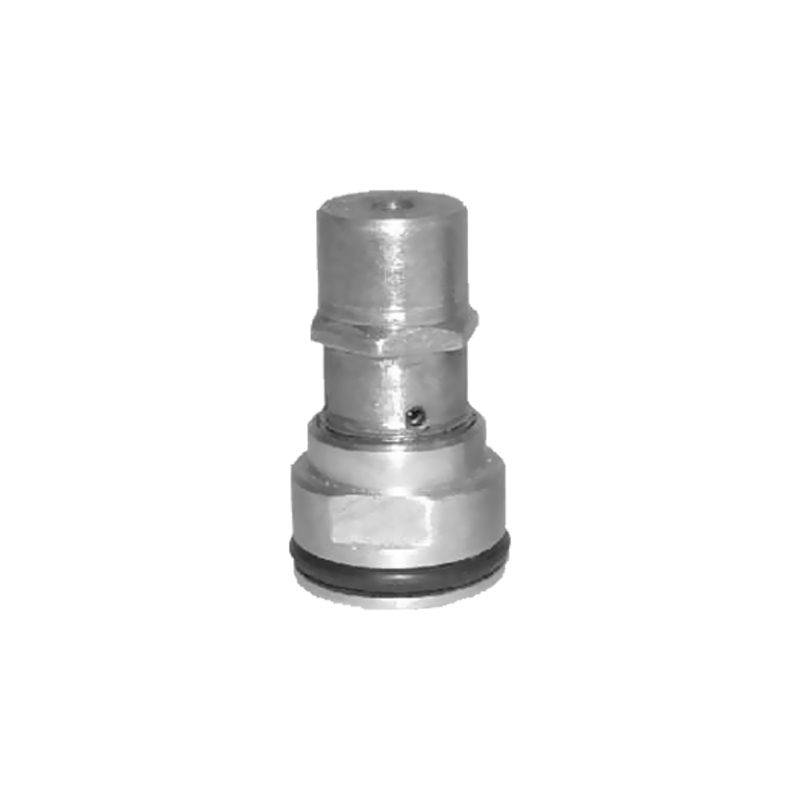

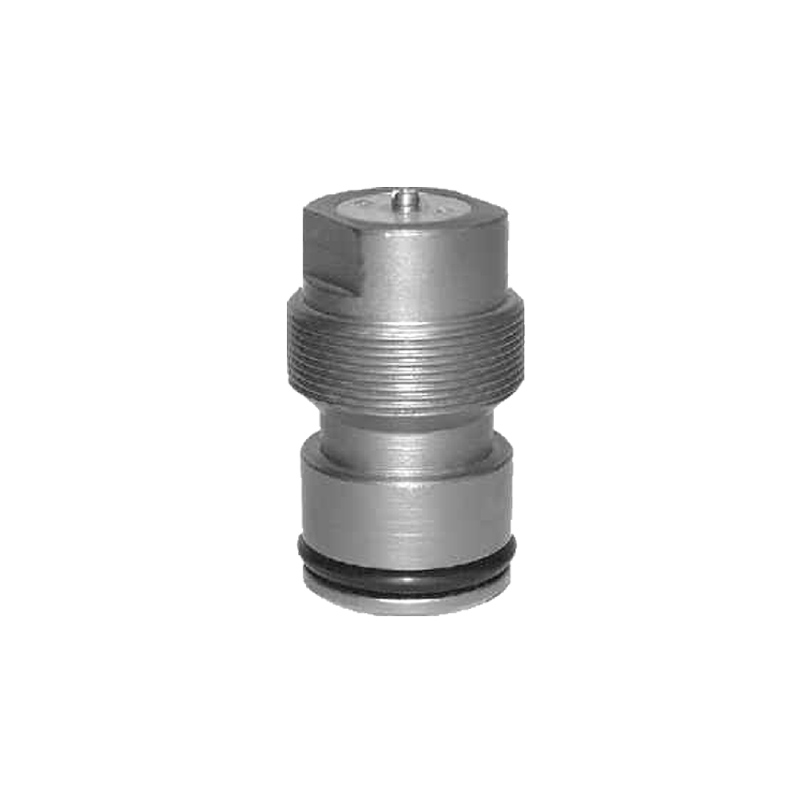

Гидроклапаны предохранительные ГВТН-10У, КПС.000, МК98.21.01.110.01, КС.01.05.240 - устройства, которые выполняют защитные функции в гидросистемах горно-шахтного характера.

Назначение

Данные предохранительные клапаны используются для эффективной защиты систем гидравлики и защиты от перегрузок заданной несущей способности стоек гидравлического типа. Так же, гидроклапаны могут выполнять функции защиты гидросистем от превышения допустимого показателя давления.

Конструкция

Данные клапаны предохранительные имеют длину от 66 до 97 миллиметров, в зависимости от модели. Диаметр всех модификаций практически одинаковый - 38 мм, исключая гидроклапан КС.01.05.240, у которого диаметр равен 25 мм.



Основные параметры

ГВТН-10У

КПС.000

МК98.21.01.110.01

КС.01.05.240

Тип клапана

c газовой пружиной

с механической пружиной

Условный проход, мм

12

8

8

-

Давление настройки, МПа

– номинальное

50

40

32

42

– максимальное

60

50

40

48

– минимальное

20

25

25

36

Расход, л/мин



– номинальный

0,03

0,03

0,03

0,127

– максиальный

80

9

40

7,6

Габаритные размеры, мм не более

– диаметр

38

38

38

25

– длина

66

92

70

97

Масса, кг

0,30

0,50

0,30

0,35
