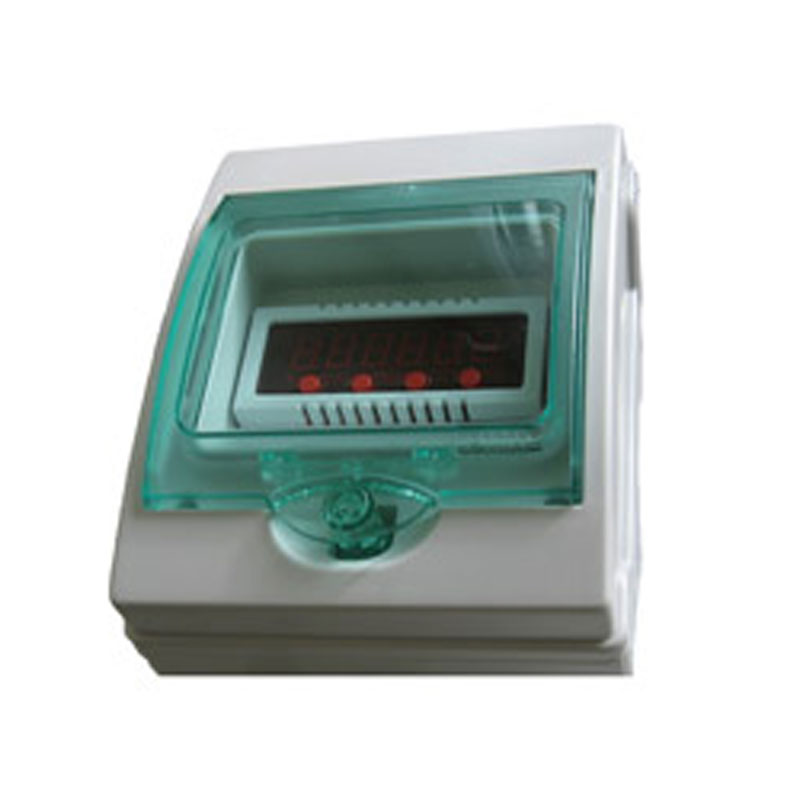

Газоанализатор ОКСИ-5С

Газоанализатор ОКСИ-5С представляет собой стационарный измерительный прибор, при помощи которого можно определять объемные показатели газа «кислород» и газа «оксид углерода» в продуктах дымового газа и воздушном пространстве.

Определение этих параметров позволит оператору или электронной системе поддерживать оптимальный режим при котором сгорает топливо, подавая максимально возможный размер КПД, при этом нанося минимальный урон атмосфере в виде выбора сгоревшего продукта.

Как работает газоанализатор ОКСИ-5С

Чтобы измерить объемный размер кислорода в устройстве применяется электрохимический датчик, в котором используется твердый электролит. Посредством этого происходит преобразование показателей объемной части кислорода в электрический сигнал определенной величины.

Для выполнения измерений объемных долей оксидного углерода применяется специальная ячейка, в которой находится жидкий электролит. Ток, который проходит через электролит, пропорциональный величине объемного размера такого продукта, как оксид углерода. Чтобы обеспечить термокомпенсацию тока датчика в приборе применяется термодатчик.

Эксплуатационные условия

Для правильной эксплуатации устройства следует придать ему вертикальное положение. Не допускается расположение зонда кислорода при отключенном питании в газоходах топливных систем, работающих на мазуте, угле (в продуктах сгорания присутствует SO2).

Температура рабочей среды, в которой эксплуатируется прибор, функционально обязаны учитывать пределы температур от минимальных 5 до максимальных 500С, а численная часть влажности в воздухе должна иметь размер менее 80 процентов. Предельная температура измеряемой среды в месте расположения датчика не может превышать 4000С.

Параметры

Характеристики

Поддерживаемые диапазоны измерений:

кислород, его объемный размер:

min 0,1 % max 5.0 %

min 0,1 % max 10.0 %

min 0 % max 21.0 %

Датчик

твердотельного или жидкого электролита

оксид газа углерод:

min 0 max 500,01 ppm

min 0 max 1 000,01 ppm

Параметры исследуемой смеси газового предмета в эксплуатационной зоне датчика

Температурный размер



в точке где происходит забор газов с помощью датчика О2

от 49С до 5010С

на входе датчика СО

от 50С до 500С

Время, через которое можно начинать работу:

20 минут

Параметры питания прибора:

~220В, 50Гц

Предельная погрешность в пределе вычислений:

±5%

Степень защиты корпуса устройства:

IP67

Максимальное значение потребляемой мощности:

40ВА

Габаритные параметры и вес:

блок:

270х230х120мм / 4кг

датчик:

1х60х60мм / 2кг

  • Первичный преобразователь для кислорода;
  • Первичный преобразователь для оксида углерода;
  • Датчик кислорода;
  • Программное обеспечение;
  • Эксплуатационное руководство.
