Газоанализатор ДОЗОР-С-2

Контроль  содержания вредных веществ в окружающем пространстве становится все более приоритетным на промышленных предприятиях. Для этих целей производитель предлагает множество контрольно-измерительных приборов. Одним из них является газоанализатор вредных веществ Дозор-С-2- Водород-6-40-6-3

Назначение и особенности

Этот прибор предназначен для постоянного контроля над концентрацией водорода в окружающей атмосфере и выдачи соответствующей сигнализации при достижении предельных значений. Уставки срабатывания выставляются производителем, но по желанию заказчика могут изменяться в те пределы, которые требуется, это диапазон 5…50 процентов от показателя НКПР. НКПР расшифровывается как предел распространения концентрационного показателя в нижнем положении.

Измеренное значение преобразуется в сигнал постоянного тока и используется для управления электрическими цепями технологических процессов. Если газоанализатор отключается от сети электропитания, то выдается сигнал на остановку производственных установок.

В этом газоанализаторе водорода применена микропроцессорная система управления. Прибор может осуществлять собственную диагностику состояния. На каждый канал измерения установлена сигнализация. Отсчет показаний ведется с цифрового дисплея. Этот сигнализатор вредных веществ самостоятельно управляет внешними исполнительными механизмами.

Условия эксплуатации

Прибор является стационарным и предназначен для надежной установки в отдельном невзрывоопасном помещении при температуре 0…51°C. Питание прибора осуществляется от сети 220 В. Газоанализатор соединяется с датчиком трехпроводной помехозащищенной линией длиной до 1200 метров.

Конструкция

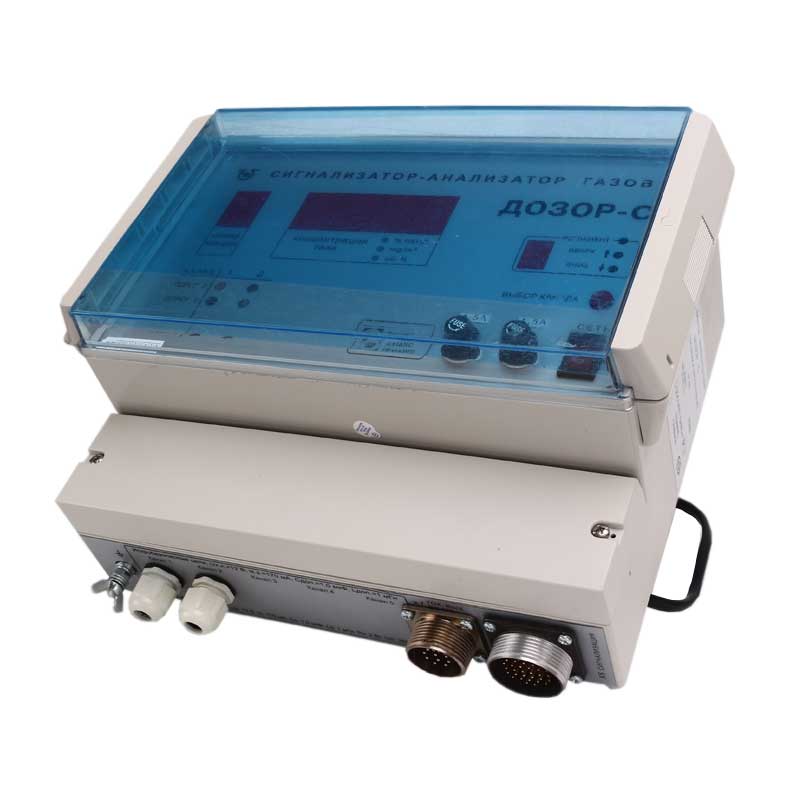

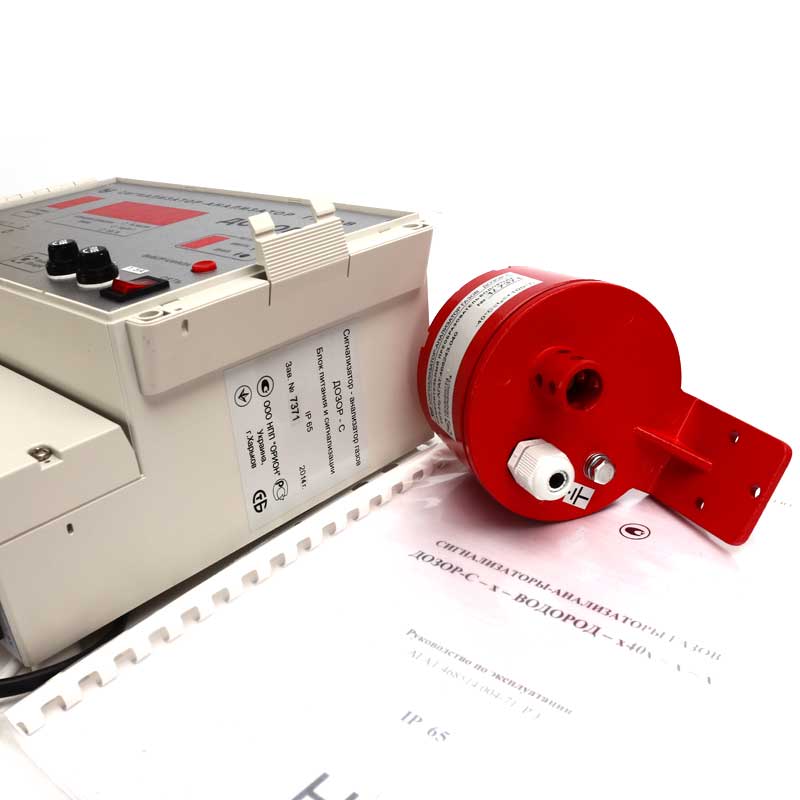

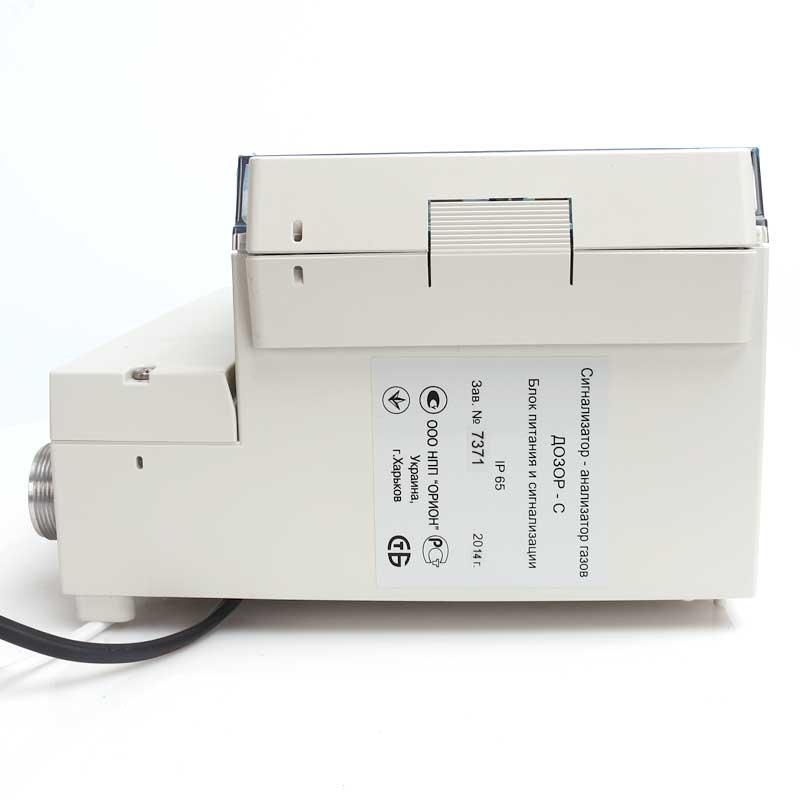

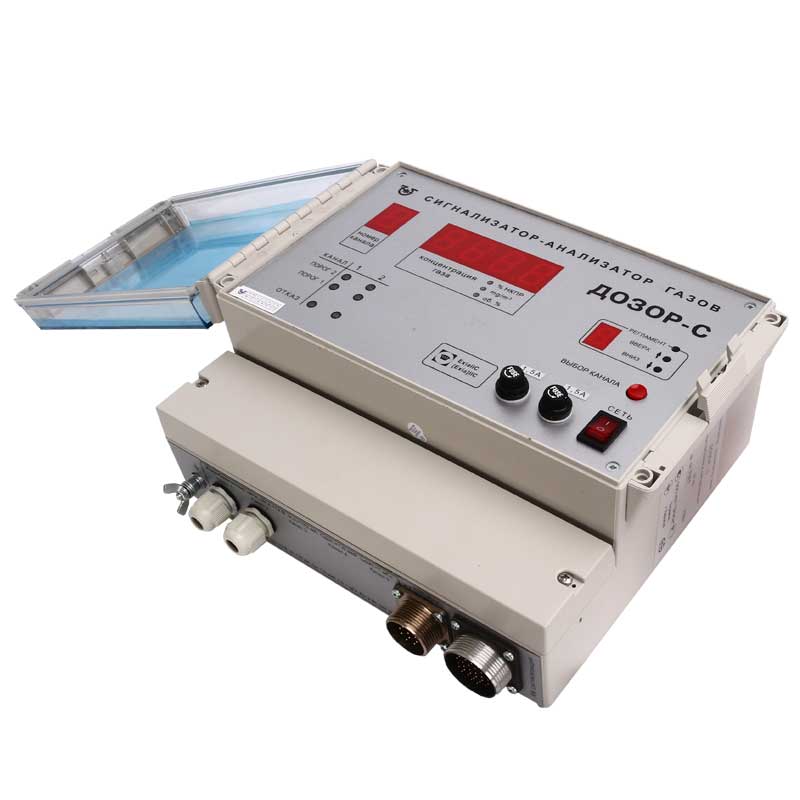

Газоанализатор представляет собой металлический ящик настенного присоединения. Состоит из блока сигнализации (БПС) и блока питания. В комплекте прилагается до 8 измерительных преобразователей. Различают два способа поступления исследуемого газа: диффузионный и принудительный. Во втором случае измерительный преобразователь комплектуется системой очистки подаваемой газовой смеси.

Работа газоанализатора  Дозор-С-2-Водород-6

Исследуемая газовая смесь подается на вход прибора, отделяется от влаги и поступает на чувствительный элемент (датчик). Приборный датчик вырабатывает электрический сигнал, который анализируется в микропроцессорном блоке. Датчик состоит из двух электродов, между которыми, в зависимости от состава газовой смеси, вырабатывается соответствующий электрический сигнал.
